带座轴承机加型正面安装单轴承

图片仅供参考

带座轴承机加型正面安装单轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座	类型
JT-XSROD	钢	S45C	弹簧钢	发黑	带挡圈单轴承正面安装型
JT-XSROU	钢	S45C	SUS304	喷细砂无电解镀镍	带挡圈单轴承正面安装型
JT-XSROX	不锈钢	SUS304	SUS304	—	带挡圈单轴承正面安装型

选型参数

选型表

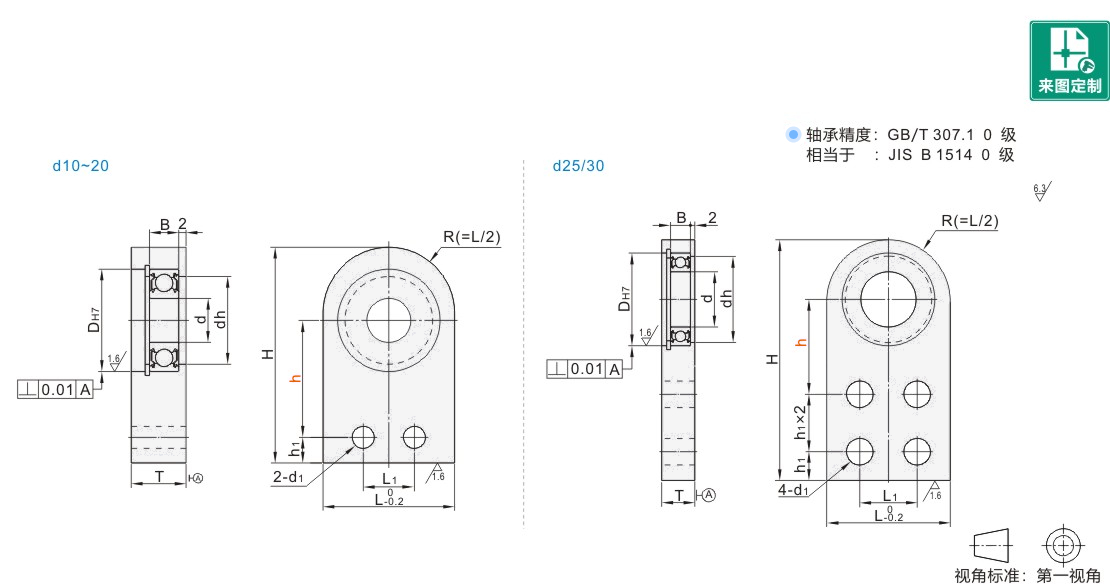

型号			h 高度选择型	d	DH7		dh	B	H	h1	L	L1	T	d1
代码	轴承型号	密封圈	h 高度选择型	d	DH7		dh	B	H	h1	L	L1	T	d1
JT-XSROD JT-XSROU JT-XSROX	6900	ZZ (双盖式) VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	20 25 30	10	22	+0.021 0	19	6	h+23.8	7	34	14	12	6.2
	6000				26		22	8	h+23.8		34		15
	6200				30		24	9	h+25.8		38		15
	6901		25 30 35	12	24		21	6	h+22.8		32		12
	6001				28		24	8	h+24.8		36		15
	6201				32	+0.025 0	26	10	h+26.8		40		16
	6902		25 30 40	15	28	+0.021 0	25	7	h+28.8	9		18	12	8.2
	6002				32	+0.025 0	28	9	h+28.8				15
	6202				35		29	11	h+31.3		45		16
	6904		30 35 45 55	20	37		34	9	h+35.8	11	50	22	15	10.2
	6004				42		36	12	h+35.8		50		19
	6204				47		40	14	h+38.8		56		19
	6905			25	42		39	9	h+66.8	13		26	15	12.2
	6005			25	47		41	12					19
	6906		35 40 45 55	30	47	+0.030 0	44	9					16
	6006		35 40 45 55	30	55	+0.030 0	48	13	h+71.3		65		19

※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
