选择代码

代码参数

轴固定形式

选型参数

模数 *

齿数 *

齿宽B(mm) *

齿轮形状 *

齿轮内孔直径P(mm) *

20~75/1

标准直齿轮模数5.0

图片仅供参考

标准直齿轮模数5.0

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	齿面硬度	表面处理	类型
JT-KZOSQ	S45C	40~55HRC	发黑	圆孔型
JT-KZOFQ	S45C	40~55HRC	发黑	键槽孔型

选型参数

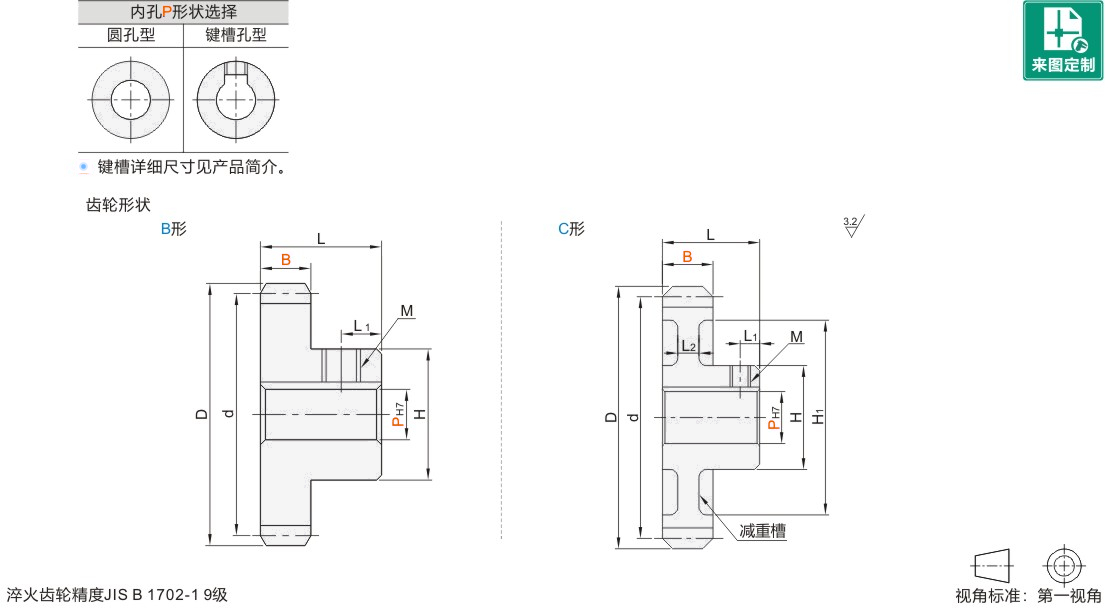

型号		齿数	B	齿轮形状	内孔直径PH7 最小单位1		d	D	H	H1	L	L1	L2	M
代码	模数	齿数	B	齿轮形状	圆孔型	键槽孔型	d	D	H	H1	L	L1	L2	M
圆孔型 JT-KZOSQ 键槽孔型 JT-KZOFQ	5.0	17	49	B形	20~40	20N~37N	85	95	68		74	12.5		M5
		18			20~40	20N~37N	90	100	70
		19			20~45	20N~42N	95	105	76
		20			20~45	20N~42N	100	110	82
		21			25~50	25N~47N	105	115	90					M6
		22			25~55	25N~50N	110	120	95
		23			25~60	25N~50N	115	125	100
		24					120	130	100
		25					125	135	105
		26			25~65	25N~58N	130	140	110
		27					135	145
		28					140	150
		29					145	155	115
		30			25~70	25N~65N	150	160	120
		32			30~70	30N~65N	160	170			70	10.5
		34					170	180
		35					175	185
		36					180	190
		38					190	200
		40		C形			200	210		160			30
		42					210	220		170
		44					220	230		175
		45					225	235		185
		46					230	240		185
		48					240	250		200
		50					250	260		212
		52			30~75	30N~65N	260	270	130	220
		54					270	280		230
		55					275	285		235
		56					280	290		240
		58					290	300		240
		60					300	310		250

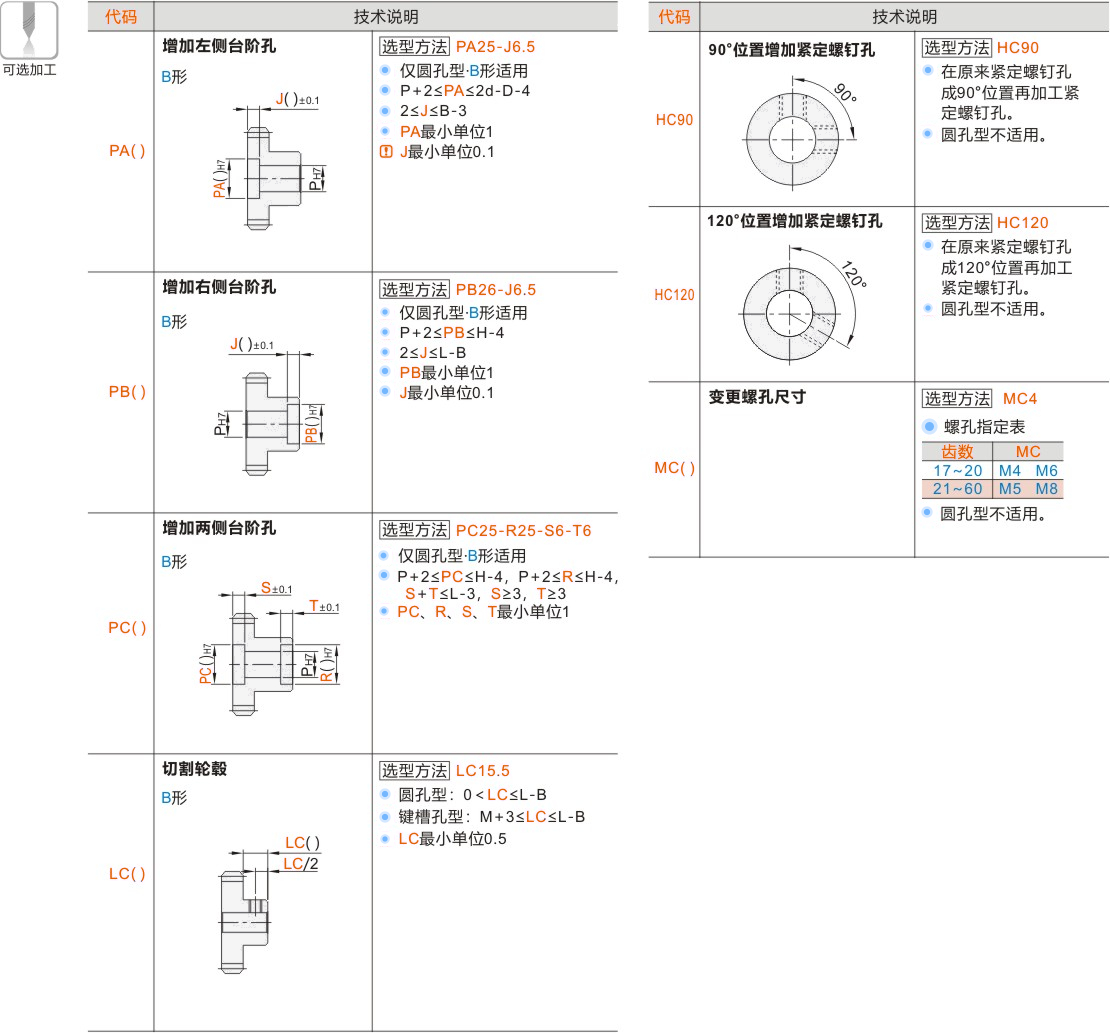

可选加工参数
