微型直线导轨滑块加长型

图片仅供参考

微型直线导轨滑块加长型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质	类型
JT-HBAFD	普通级	上锁式	单滑块	上锁式	合金钢	组件
JT-HBAFU	普通级	上锁式	双滑块	上锁式	合金钢	组件

精度等级选型参照精度等级表。

选型参数

选型表

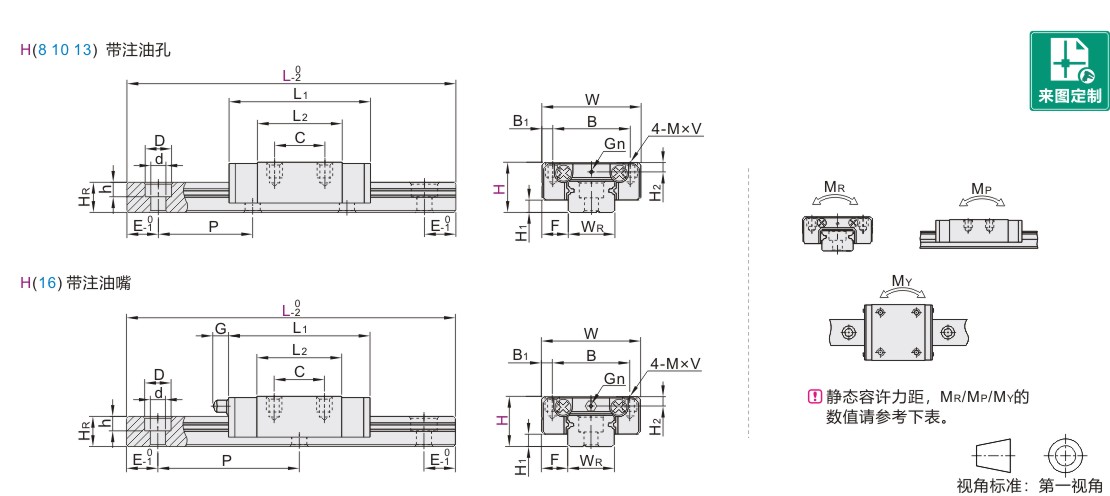

型号					L					润滑系统	H1		F			滑块尺寸
代码			H		L					润滑系统	H1		F			W			B				B1	C				L1				L2			G			Gn				M×V				H2
JT-HBAFD JT-HBAFU			8		40~130					带注油孔	1.5		5			17			12				2.5	13				30.8				20.8			—			Ø1.2				M2×2.5				1.8
			10		45~275						2		5.5			20			15				2.5	16				39.8				29.2										M3×3				2.2
			13		60~470						3		7.5			27			20				3.5	20				44				30										M3×3.5				2.85
			16		70~670					带注油嘴	4		8.5			32			25				3.5	25				57				41			4.5			M3				M3×4				3

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到1000mm/条。

滑轨尺寸																					基本额定负载(KN)		静态容许力矩(N-m)													重量
WR	HR		D				h		d				P			固定螺钉					C(动)	Co(静)	MR			MP					MY					滑块(kg)	滑轨(kg/m)
7	4.7		4.2				2.3		2.4				15			M2×6					1.38	1.98	7.64			4.82					4.82					0.012	0.22
9	6.05		6				3.5		3.5				20			M3×8					2.61	4.12	19.66			18.64					18.64					0.023	0.35
12	7.5						4.5						25			M3×8					3.78	5.92	39.3			36.34					36.34					0.048	0.63
15	9.5						4.5						40			M3×10					6.41	9.13	73.6			57.98					57.98					0.081	1.03

精度等级与行走精度表

技术参数

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1	N (安装孔数)				E
H		L 最小单位1	N (安装孔数)				E		8		40~50	3				E=[L-(N-1)xP]/2
51~65	4
66~80	5
81~95	6
96~110	7
111~125	8
126~130	9
10		45~47	2
		48~67	3
		68~87	4
		88~107	5
		108~127	6
		128~147	7
		148~167	8
		168~187	9
		188~207	10
		208~227	11
		228~247	12
		248~267	13
		268~275	14
13		60~82	3
		83~107	4
		108~132	5
		133~157	6
		158~182	7
		183~207	8
		208~232	9
		233~257	10
		258~282	11
		283~307	12
		308~332	13

N(安装孔数)/E(螺钉中心孔至端面距离)

H				L 最小单位1	N (安装孔数)			E
H				L 最小单位1	N (安装孔数)			E			13				333~357	14			E=[L-(N-1)xP]/2
358~382	15
383~407	16
408~432	17
433~457	18
458~470	19
16				70~87	2
				88~127	3
				128~167	4
				168~207	5
				208~247	6
				248~287	7
				288~327	8
				328~367	9
				368~407	10
				408~447	11
				448~487	12
				488~527	13
				528~567	14
				568~607	15
				608~647	16
				648~670	17

P：螺钉孔间距离

E：螺钉中心孔至端面距离

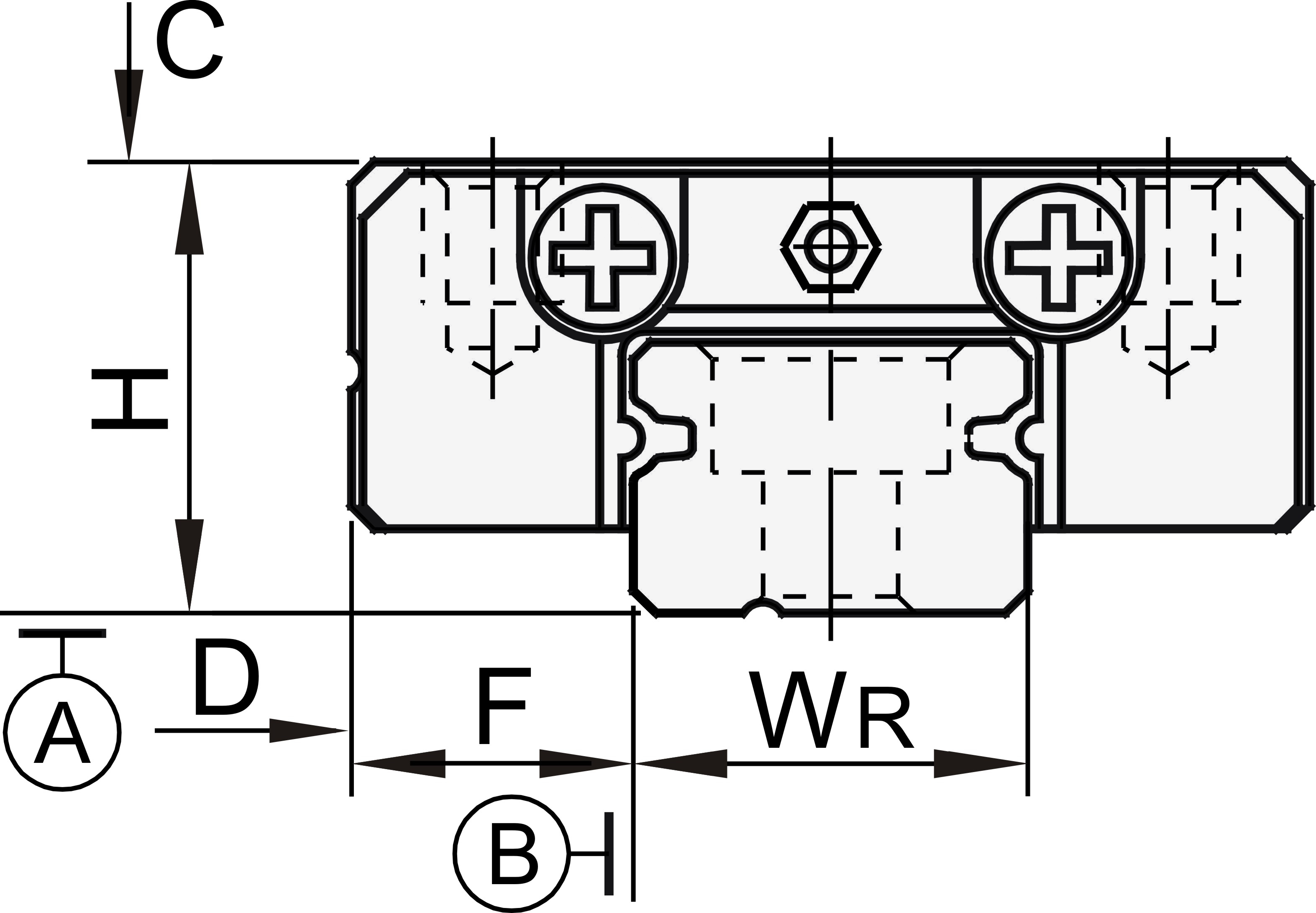

精度基准

类型	尺寸精度(µm)		普通级
单组导轨	单滑块	高度H的容许尺寸误差	±0.04
	单滑块	宽度F的容许尺寸误差	±0.04
	双滑块	高度H的相互误差	0.03
	双滑块	宽度F的相互误差	0.03
多组导轨	多组导轨高度H的相互误差		0.07
单组/多组导轨	滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
单组/多组导轨	滑块D面对滑轨B面的行走平行度		详情请在怡合达网站搜索查看
