铰链外形宽度A(mm) *

规格 *

蝶形铰链平型一侧圆孔一侧腰孔

图片仅供参考

蝶形铰链平型一侧圆孔一侧腰孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质	表面处理	类型
JT-QAKSD	经济型	SUS304	镜面抛光	圆孔+腰孔型
JT-VQAKSQ	经济型	SUS304	喷砂研磨	圆孔+腰孔型
JT-QAIUU	普通型	SUS304	镜面抛光	圆孔+长腰孔型

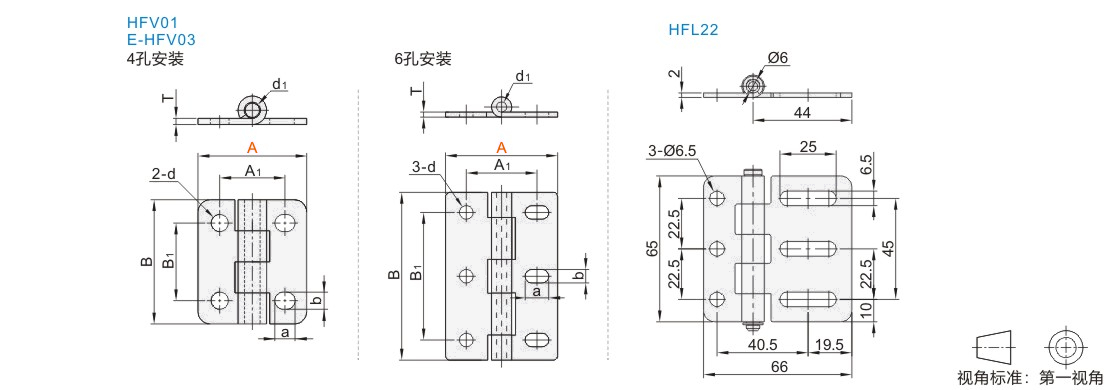

选型参数

横向腰孔型

型号		B			A1					B1			T				d				d1				a			b			负载 (kg)			参考重量 (kg/pcs)
代码	A	B			A1					B1			T				d				d1				a			b			负载 (kg)			参考重量 (kg/pcs)
4孔安装 JT-QAKSD JT-VQAKSQ	35	40			21					25			2				5.5				5				6.5			5.5			9			0.03
	47	47			32					30			2				5.5				5				10			5.5			12			0.05
	61	58			42					37			3				6.5				6				10			6.5			25			0.06
6孔安装 JT-QAKSD	50	75			30					54			2				5.5				4.5				12			6			30			0.JT-VMPSLCSFZMPNZFZ
6孔安装 JT-QAKSD	60	90			38					70			3				7				6				12			7			50			0.16

容许负载为使用2个时的数值。

圆孔+长腰孔型

型号		负载 (kg)	参考重量 (kg/pcs)
代码	规格	负载 (kg)	参考重量 (kg/pcs)
JT-QAIUU	65	25	0.08

容许负载为使用2个时的数值。
