三面紧固搭扣

图片仅供参考

三面紧固搭扣

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QSBOX	SUS304	滚筒研磨	三面紧固型 ● 普通型
JT-QSBOL	SUS304	滚筒研磨	三面紧固型 ● 内侧转角型

选型参数

JT-QSBOX

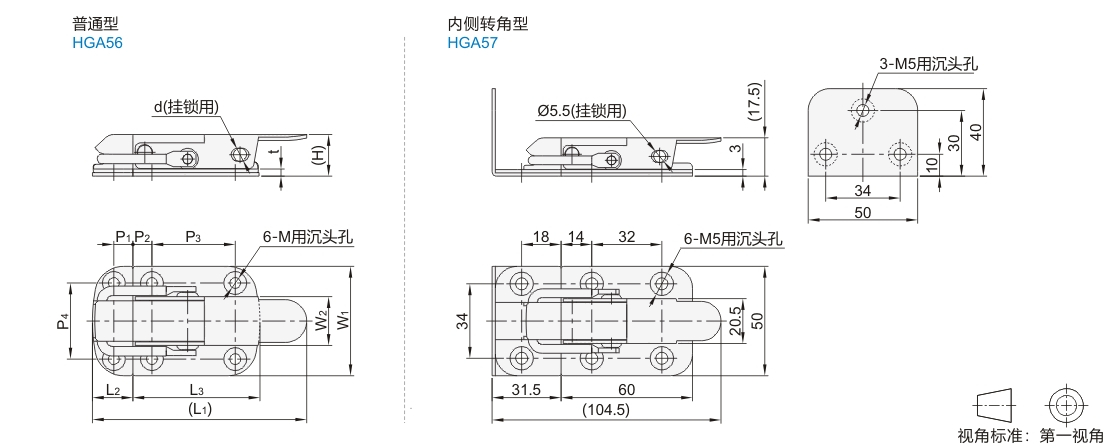

型号		(L1)	L2	L3	W1	W2	(H)	t	P1	P2	P3	P4	M	d	拉伸承重 (kgf)	参考重量 (kg/pcs)
代码	规格	(L1)	L2	L3	W1	W2	(H)	t	P1	P2	P3	P4	M	d	拉伸承重 (kgf)	参考重量 (kg/pcs)
JT-QSBOX	64.5	64.5	14.5	42	34	15	12	2.2	6	6	25	24	M3	5.5×8	30	0.055
	90	90	17	53	46	20.5	17.5	3	8	8	35	32	M4	5.5		0.14
	103	103	30	60	50	20.5	17.5	3	18	14	32	34	M5	5.5		0.161

JT-QSBOL

型号		拉伸承重 (kgf)				参考重量 (kg/pcs)
代码	规格	拉伸承重 (kgf)				参考重量 (kg/pcs)
JT-QSBOL	104.5	30				0.179
