手轮外径D(mm) *

五幅条圆轮缘手轮

图片仅供参考

五幅条圆轮缘手轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装方式	手轮主体 / 材质	手轮主体 / 表面处理	握柄 / 材质	握柄 / 表面处理	握柄螺纹部 / 材质	握柄螺纹部 / 表面处理	类型
JT-QXXLX	螺钉锁紧型	ADC12	喷砂	A5056	喷砂	Q235	镀铬	转动手柄型
JT-QXXLL	螺钉锁紧型	FCD500	镀铬	Q235	镀铬	Q235	镀铬	转动手柄型

选型参数

选型表

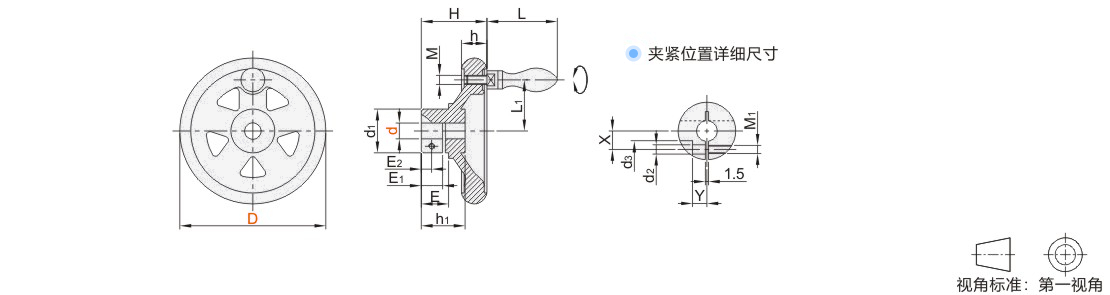

型号			d	L	L1		H		h		h1		d1		d2		d3		E	E1	E2		M					M1		X			Y		参考重量(kg/pcs)
代码		D	d	L	L1		H		h		h1		d1		d2		d3		E	E1	E2		铸铁		铝合金			M1		X			Y		JT-QXXLX				JT-QXXLL
JT-QXXLX JT-QXXLL		80	10*	49	28		36		14		24		24		4.5		8.5		15	12	6		5		8			4		9			8		0.38				0.16
		80	12		28		36		14		24		24		4.5		8.5											4		9			8		0.38				0.16
		100	10		37		39		16		28		30		5.5		9.5											5		10			9		0.60				0.25
		100	12*		37		39		16				30																	10			9		0.60				0.25
		125	12	55	46.5		40		17				33										6							13			8		0.90				0.35
		125	15*	55	46.5		40		17				33										6							13			8		0.90				0.35
		160	16	70.7	62.5		46		18.5		32		37		6.5		12.5		16	14	7		8					6		15			10.5		1.40				0.56
		160	20	70.7	62.5		46		18.5		32		37						16				8							15			10.5		1.40				0.56
		200	16	87.3	81		59.5		24		41		43						19				10		10					16.5			11		2.80				1.14
		200	20	87.3	81		59.5		24		41		43						19				10		10					16.5			11		2.80				1.14

带*规格仅JT-QXXLL适用。
