平垫圈标准型/加大型/特大型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

标准型（适用标准：DIN 125）

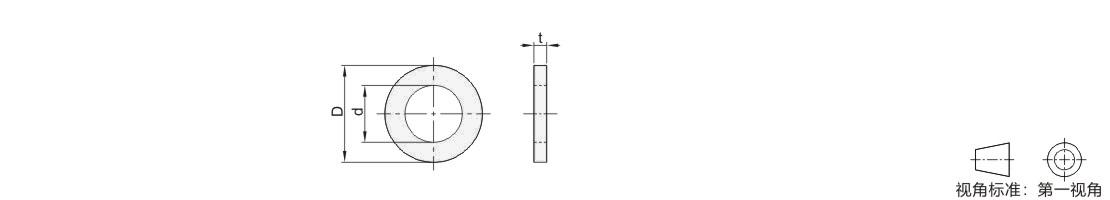

型号		d		D		t
代码	公称直径	min	max	min	max	min	max
(SS400) JT-YXZSD JT-YXZSX (SUS304) JT-YXZSU (碳钢) JT-YXZSQ (SUS316) JT-YXZSO	2	2.2	2.34	4.7	5	0.25	0.35
	2.5	2.7	2.84	5.7	6	0.45	0.55
	3	3.2	3.38	6.64	7
	3.5	3.7	3.88	7.64	8
	4	4.3	4.48	8.64	9	0.7	0.9
	5	5.3	5.48	9.64	10	0.9	1.1
	6	6.4	6.62	11.57	12	1.4	1.8
	8	8.4	8.62	15.57	16	1.4	1.8
	10	10.5	10.77	19.48	20	1.8	2.2
	12	13	13.27	23.48	24	2.3	2.7
	14	15	15.27	27.48	28	2.3	2.7
	16	17	17.27	29.48	30	2.7	3.3
	18	19	19.33	33.38	34
	20	21	21.33	36.38	37
	22	23	23.33	38.38	39
	24	25	25.33	43.38	44	3.7	4.3

型号		适用螺栓	d		D		t
代码	公称直径	适用螺栓	min	max	min	max	min	max
(2205) JT-YXZDQ	6	M6	6.4	6.62	11.57	12	1.4	1.8
	8	M8	8.4	8.62	15.57	16	1.4	1.8
	10	M10	10.5	10.77	19.48	20	1.8	2.2
	14	M14	15	15.27	27.48	28	2.3	2.7
	16	M16	17	17.27	29.48	30	2.7	3.3
	20	M20	21	21.33	36.38	37	2.7	3.3
	24	M24	25	25.33	43.38	44	3.7	4.3
	27	M27	28	28.33	49.38	50
	30	M30	31	31.39	55.26	56
	33	M33	34	34.62	58.8	60	4.4	5.6
	36	M36	37	37.62	64.8	66	4.4	5.6

标准型（适用标准：GB/T 95-2002)

标准型（适用标准：GB/T 97.1）

型号		适用螺栓	d		D		t
代码	公称直径	适用螺栓	min	max	min	max	min	max
JT-YXZDF JT-YXZDO	1.6	M1.6	1.7	1.84	3.7	4	0.25	0.35
	2	M2	2.2	2.34	4.7	5	0.25	0.35
	2.5	M2.5	2.7	2.84	5.7	6	0.45	0.55
	3	M3	3.2	3.38	6.64	7	0.45	0.55
	4	M4	4.3	4.48	8.64	9	0.7	0.9
	5	M5	5.3	5.48	9.64	10	0.9	1.1
	6	M6	6.4	6.62	11.57	12	1.4	1.8
	8	M8	8.4	8.62	15.57	16	1.4	1.8
	10	M10	10.5	10.77	19.48	20	1.8	2.2
	12	M12	13	13.27	23.48	24	2.3	2.7
	14	M14	15	15.27	27.48	28	2.3	2.7
	16	M16	17	17.27	29.48	30	2.7	3.3
	18	M18	19	19.33	33.38	34
	20	M20	21	21.33	36.38	37
	24	M24	25	25.33	43.38	44	3.7	4.3
	27	M27	28	28.23	49.38	50
	30	M30	31	31.39	55.26	56
	33	M33	34	34.62	58.8	60	4.4	5.6
	36	M36	37	37.62	64.8	66	4.4	5.6
	39	M39	42	42.62	70.8	72	5.4	6.6

标准型·C3清洗(适用标准：DIN 125)

型号		PCS/袋	d		D		t
代码	公称直径	PCS/袋	min	max	min	max	min	max
(销售方式:袋) JT-FBMOYXZSM JT-FBMOYXZDS	3	20	3.2	3.38	6.64	7	0.45	0.55
	4		4.3	4.48	8.64	9	0.7	0.9
	5		5.3	5.48	9.64	10	0.9	1.1
	6		6.4	6.62	11.57	12	1.4	1.8
	8		8.4	8.62	15.57	16	1.4	1.8
	10		10.5	10.77	19.48	20	1.8	2.2

加大型（适用标准：GB/T 96.1)

型号		适用螺栓	d		D		t
代码	公称直径	适用螺栓	min	max	min	max	min	max
JT-YXZQF JT-YXZQO	10	M10	10.5	10.77	29.48	30	2.3	2.7
	12	M12	13	13.27	36.38	37	2.7	3.3
	16	M16	17	17.27	49.38	50	2.7	3.3
	18	M18	19	19.33	55.26	56	3.4	4.6

特大型（适用标准：GB/T 5287-2002）

暂未上传文档资料

平垫圈 标准型/加大型/特大型
