锌合金蝶形铰链对称型

图片仅供参考

锌合金蝶形铰链对称型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QAPXD	ZDC	镀珍珠镍	对称型 ● 横竖向腰孔型
JT-QAPXX	ZDC	镀珍珠镍	对称型 ● 横向腰孔型
JT-QAPXL	ZDC	喷砂镀铬	对称型 ● 横向腰孔型

产品特点
● 带较链盖，无紧固件安装痕迹;
● 安装时可调节，以适应不同门的密封厚度；
● 左右开门兼用。
用途
● 可用于大型箱柜、温湿度测试设备、烤箱等。

选型参数

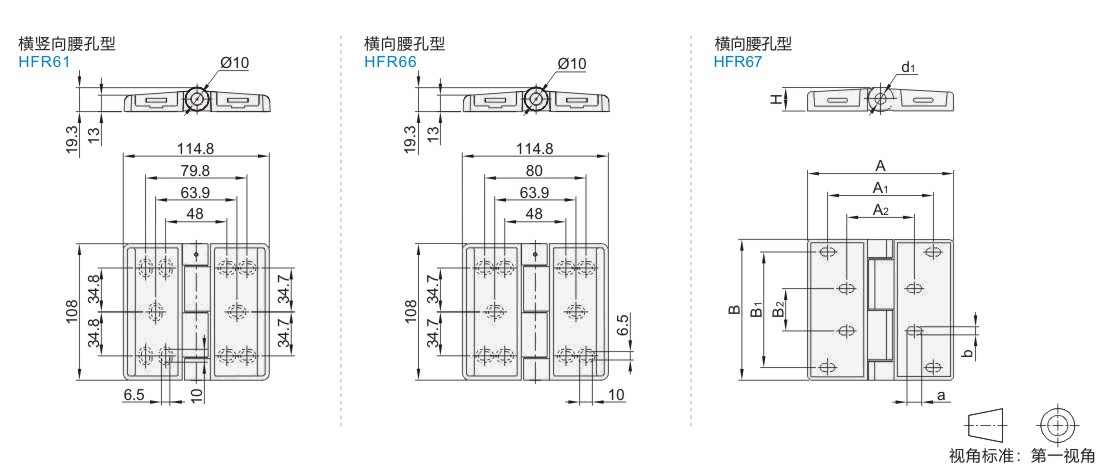

选型表

型号						参考重量 (kg/pcs)
型号										代码			规格
JT-QAPXD JT-QAPXX			108							0.66

型号						A				A1			A2			B				B1				B2				H				a					b		d1					负载 (Kg)		参考重量 (Kg/pcs)
代码			规格			A				A1			A2			B				B1				B2				H				a					b		d1					负载 (Kg)		参考重量 (Kg/pcs)
JT-QAPXL			63			63				45.4			30.4			60				40				20				11.5				5.5					4.2		6					50		0.15
			86			86				62			42			80				55				25				14.5				8					5.2		8					70		0.32
			104			104				75			48			100				82				30				17				10.3					5.8		8					90		0.56

容许负载为使用2个时的数值。
