类型

轴承座材质

轴承座表面处理

轴承材质

选型参数

轴承型号 *

长度L(mm) *

20~120/1

S *

5~87/1

图片仅供参考

双轴承引导式法兰型带座轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座
JT-VXADXD	类型 / 圆法兰	钢	S45C	弹簧钢	发黑
—	类型 / 方法兰	钢	S45C	弹簧钢	发黑
JT-VXADMD	类型 / 对边法兰	钢	S45C	弹簧钢	发黑
JT-VXADXU	类型 / 圆法兰	钢	S45C	SUS304	无电解镀镍
JT-VXADLD	类型 / 方法兰	钢	S45C	SUS304	无电解镀镍
JT-VXADMU	类型 / 对边法兰	钢	S45C	SUS304	无电解镀镍
JT-VXADXQ	类型 / 圆法兰	钢	A6061	SUS304	本色阳极氧化（哑光）
—	类型 / 方法兰	钢	A6061	SUS304	本色阳极氧化（哑光）
—	类型 / 对边法兰	钢	A6061	SUS304	本色阳极氧化（哑光）
JT-VXADXX	类型 / 圆法兰	不锈钢	SUS304	SUS304	—
—	类型 / 方法兰	不锈钢	SUS304	SUS304	—
JT-VXADMX	类型 / 对边法兰	不锈钢	SUS304	SUS304	—

由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。

轴承精度：GB/T 307.1 0 级

相当于：JIS B 1514 0 级

选型参数

选型表

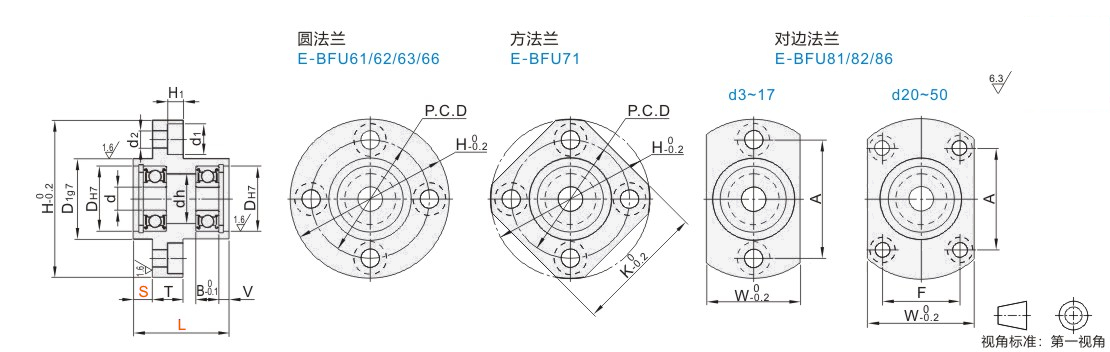

型号			最小单位1		d	DH7		B	V	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
代码	轴承型号	密封圈	L	S	d	DH7		B	V	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
圆法兰 JT-VXADXD JT-VXADXU JT-VXADXQ JT-VXADXX 方法兰 JT-VXADLD 对边法兰 JT-VXADMD JT-VXADMU JT-VXADMX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	20~40	5~28	3	10	+0.015 0	4	2.65	33	16	7	7	14	-0.006 -0.024	24	27	24	—	6.5	3.7	3.3
	624			5~28	4	13	+0.018 0	5		35	18	7	9	17		26	28	26		6.5	3.7	3.3
	605			5~27	5	14				38	20	8	10	18		26.5	30	26.5		8	4.7	4.3
	625		30~40	10~22	5	16				40	22		12	20	-0.007 -0.028	30	31	30
	606		20~40	5~27	6	17		6		41	23		13	21		31	32	31
	626		30~50	10~32	6	19	+0.021 0			44	25		15	24		34	34	34
	698		25~50	5~37	8	19				44	25		15	24		34	34	34
	608		20~50	5~37		22		7		47	29		18	27		37	36	37
	628		30~50	10~32		24		8	2.85	50	32		20	30		40	37	40
	6800		20~40	5~27	10	19		5	2.65	44	25		15	24		34	34	34
	6900		25~60	5~47		22		6	2.65	47	29		19	27		37	36	37
	6000		30~60	10~42		26		8	2.85	52	34		22	32	-0.009 -0.034	42	39	42
	6200		40~60	15~37		30		9		56	38		24	36	-0.009 -0.034	46	42	46
	6801		25~50	5~37	12	21		5		47	29		17	26	-0.007 -0.028	37	36	37
	6901		30~60	10~42		24		6		50	31		21	30	-0.007 -0.028	40	38	40
	6001		30~60	10~42		28		8		54	36		24	34	-0.009 -0.034	44	40	44
	6201		40~70	15~47		32	+0.025 0	10		58	40		26	38	-0.009 -0.034	48	43	48
	6802		25~60	10~42	15	24	+0.021 0	5		50	32		20	30	-0.007 -0.028	40	37	40
	6902		30~70	10~50		28	+0.021 0	7		59	37	10	25	35	-0.009 -0.034	47	45	47		9.5	5.7	5.3
	6002		40~70	15~45		32	+0.025 0	9		62	40		28	38		50	46	50
	6202					35	+0.025 0	11	3.75	66	44		29	42		54	49	54
	6903				17	30	+0.021 0	7	2.85	60	38		27	36		48	46	48
	6003					35	+0.025 0	10	3.75	66	44		31	42		54	50	54
	6203		50~70	20~40		40		12	3.95	72	50		34	48		60	54	60
	6804		35~70	10~50	20	32		7	3.75	62	40		28	38		50	46	44	24
	6904		45~70	15~44		37		9	3.75	72	47	11	34	45		59	54	54	24	11	6.8	6.3
	6004		55~80	20~49		42		12	3.95	77	54		36	50		64	59	56	32
	6204		55~80	20~49		47		14	3.95	81	58		40	54	-0.010 -0.040	68	62	59	34
	6805		35~70	15~44	25	37		7	3.75	72	47		34	45	-0.009 -0.034	59	54	54	24
	6905		35~70	15~44		42		9	3.75	77	54		36	50	-0.009 -0.034	64	59	55	32
	6005		55~80	20~47		47		12	3.95	88	58	13	41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6205		55~80	20~47		52	+0.030 0	15	4.2	94	64	13	45	60	-0.010 -0.040	78	72	68	39	14	9.2	8.3
	6806		35~70	15~42	30	42	+0.025 0	7	3.95	77	54	11	36	50	-0.009 -0.034	64	59	56	32	11	6.8	6.3
	6906		35~70	15~42		47	+0.025 0	9	3.95	88	58	13	41	54	-0.010 -0.040	72	67	62	36	14	9.2	8.3
	6006		55~80	20~47		55	+0.030 0	13	4.2	96	66		48	62		80	73	70	40
	6206		55~120	20~87		62		16		104	74		55	70		88	79	77	44
	6007				35	62		14		104	74		55	70		88	79	75	44
	6207				35	72		17	6	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11.2	11.2
	6008		65~120	25~82	40	68		15	5.2	114	82	13	60	78	-0.010 -0.040	96	86	80	54	14	9.2	8.3
	6208				40	80		18	6	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11.2	11.2
	6010	ZZ (双盖式)			50	80		16	6	134	96		74	92		113	—	98	56
	6210	ZZ (双盖式)	70~120		50	90	+0.035 0	20	7	147	110		83	106		126	—	104	72

※ VV(非接触式橡胶密封圈)不适用于型号为623、 624、605、606的轴承。

※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。

请注意避让挡圈，挡圈尺寸(TBP21/22/23)请在怡合达网站搜索查看。

型号6800/6801/6802/6804/6805/6806的轴承为薄壁轴承，适配挡圈为钢材质反向挡圈，挡圈(TBP16)尺寸详见怡合达电商平台。
