全金属防松六角螺母

图片仅供参考

全金属防松六角螺母

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	适用标准	类型
JT-YXOFD	粗牙	S45C	镀锌	GB6 184—2000	防松螺母 ● 全金属锁紧螺母
JT-YXOFU	粗牙	SUS304	一	DIN 980—1987	防松螺母 ● 全金属锁紧螺母

选型参数

选型表

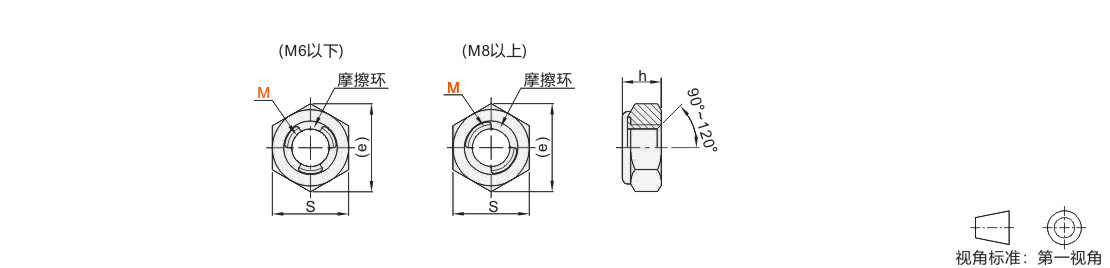

型号		螺距P	S		h		e (min)	参考紧固扭矩 N/m
代码	M	螺距P	max	min	max	min	e (min)	参考紧固扭矩 N/m
S45C JT-YXOFD	4	0.7	7	6.78	4.2	3.9	7.58	2.2
	5	0.8	8	7.78	5.3	4.8	8.79	4.4
	6	1.0	10	9.78	5.9	5.4	11.05	7.4
	8	1.25	13	12.73	7.1	6.44	14.38	18
	10	1.5	16	15.73	9	8.04	17.77	36
	12	1.75	18	17.73	11.6	10.37	20.03	62
	16	2.0	24	23.67	15.2	14.1	26.75	155
SUS304 JT-YXOFU	4	0.7	7	6.78	4.2	3.9	7.66	1.9
	5	0.8	8	7.78	5.1	4.8	8.79	3.8
	6	1.0	10	9.78	6	5.7	11.05	6.5
	8	1.25	13	12.73	8	7.5	14.38	16
	10	1.5	17	16.73	10	9	18.9	31
	12	1.75	19	18.67	12	11	21.1	55
	16	2.0	24	23.67	16	14	26.75	135
