带座轴承组件双轴承标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座
JT-XAFSD	类型 / 圆法兰	钢	S45C	弹簧钢	发黑
JT-XAFDD	类型 / 方法兰	钢	S45C	弹簧钢	发黑
JT-XAFUD	类型 / 对边法兰	钢	S45C	弹簧钢	发黑
JT-XAFSU	类型 / 圆法兰	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XAFDU	类型 / 方法兰	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XAFUU	类型 / 对边法兰	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XAFSO	类型 / 圆法兰	钢	S45C	SUS304	镀铬
JT-XAFDO	类型 / 方法兰	钢	S45C	SUS304	镀铬
JT-XAFUO	类型 / 对边法兰	钢	S45C	SUS304	镀铬
JT-XAFSQ	类型 / 圆法兰	钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XAFDQ	类型 / 方法兰	钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XAFUQ	类型 / 对边法兰	钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XAFSF	类型 / 圆法兰	不锈钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XAFDF	类型 / 方法兰	不锈钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XAFUF	类型 / 对边法兰	不锈钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XAFSX	类型 / 圆法兰	不锈钢	SUS304	SUS304	—
JT-XAFDX	类型 / 方法兰	不锈钢	SUS304	SUS304	—
JT-XAFUX	类型 / 对边法兰	不锈钢	SUS304	SUS304	—

轴承精度：GB/T307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

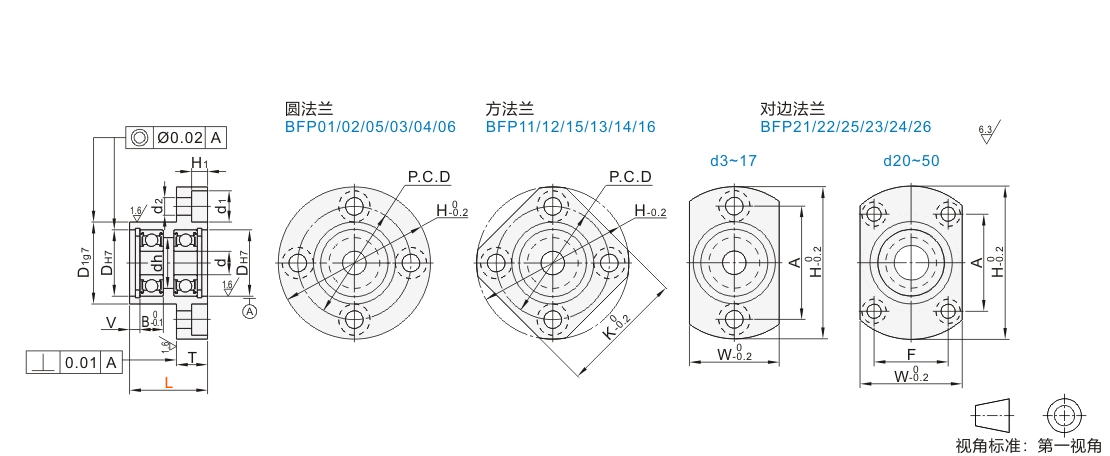

型号			L 选择	d	DH7		B	V	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
代码	轴承型号	密封圈	L 选择	d	DH7		B	V	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
圆法兰 JT-XAFSD JT-XAFSU JT-XAFSO JT-XAFSQ JT-XAFSF JT-XAFSX 方法兰 JT-XAFDD JT-XAFDU JT-XAFDO JT-XAFDQ JT-XAFDF JT-XAFDX 对边法兰 JT-XAFUD JT-XAFUU JT-XAFUO JT-XAFUQ JT-XAFUF JT-XAFUX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	20 30	3	10	+0.015 0	4	2.65	33	16	7	7	14	-0.006 -0.024	24	27	24	__	6.5	3.7	3.3
	624		20 30	4	13	+0.018 0	5		35	18	8	9	17		26	28	26		6.5	3.7	3.3
	605		20 30	5	14				36	20		10	18		26	30	26		8	4.7	4.3
	625		25 30	5	16				38	22		12	20	-0.007 -0.028	28	31	28
	606		20 35	6	17		6		39	23		13	21		29	32	29
	626		25 35	6	19	+0.021 0			41	25		15	24		31	34	31
	698		25 35	8	19				41	25		15	24		31	34	31
	608		25 35		22		7		45	29		18	27		35	36	35
	628		25 35		24		8	2.85	47	32		20	30		37	37	37
	6800		20 30	10	19		5	2.65	41	25		15	24		31	34	31
	6900		25 40		22		6	2.65	45	29		19	27		35	36	35
	6000		25 40		26		8	2.85	50	34		22	32	-0.009 -0.034	40	39	40
	6200		30 40		30		9		54	38		24	36	-0.009 -0.034	44	42	44
	6801		25 35	12	21		5		44	29		17	26	-0.007 -0.028	34	35	34
	6901		25 40		24		6		48	31		21	30	-0.007 -0.028	38	38	38
	6001		25 40		28		8		52	36		24	34	-0.009 -0.034	42	40	42
	6201		30 40		32	+0.025 0	10		56	40		26	38	-0.009 -0.034	46	43	46
	6802		25 35	15	24	+0.021 0	5		47	32		20	30	-0.007 -0.028	37	37	37
	6902		25 50		28	+0.021 0	7		57	37	10	25	35	-0.009 -0.034	45	45	45		9.5	5.7	5.3
	6002		30 50		32	+0.025 0	9		60	40		28	38		48	46	48
	6202		35 50		35	+0.025 0	11	3.75	64	44		29	42		52	49	52
	6903		30 40	17	30	+0.021 0	7	2.85	60	38		27	36		48	46	48
	6003		35 50		35	+0.025 0	10	3.75	66	44		31	42		54	50	54
	6203		40 50		40		12	3.95	72	50		34	48		60	54	60
	6804		35 50	20	32		7	3.75	60	40		28	38		48	46	38	29
	6904		35 50		37		9	3.75	69	47	11	34	45		56	54	51	24	11	6.8	6.3
	6004		40 50		42		12	3.95	77	54		36	50		64	59	56	32
	6204		45 50		47		14	3.95	81	58		40	54	-0.010 -0.040	68	62	59	34
	6805		35 50	25	37		7	3.75	69	47		34	45	-0.009 -0.034	56	54	51	24
	6905		35 50		42		9	3.95	77	54		36	50	-0.009 -0.034	64	59	56	32
	6005		40 60		47		12	3.95	88	58		41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6205		45 50		52	+0.030 0	15	4.2	94	64		45	60	-0.010 -0.040	78	72	68	39	14	9.2	8.3
	6806		35 50	30	42	+0.025 0	7	3.95	77	54		36	50	-0.009 -0.034	64	59	56	32	11	6.8	6.3
	6906		35 50		47	+0.025 0	9	3.95	88	58	13	41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6006		40 60		55	+0.030 0	13	4.2	96	66		48	62		80	73	70	40
	6206		50 60		62		16		104	74		55	70		88	79	77	44
	6007		50 60	35	62		14		104	74		55	70		88	79	75	44
	6207		60 80	35	72		17	6	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11.2	11.2
	6008		60 70	40	68		15	5.2	114	82	13	60	78	-0.010 -0.040	96	86	80	54	14	9.2	8.3
	6208		60 80	40	80		18	6	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11.2	11.2
	6010	ZZ (双盖式)	70	50	80		16	6	134	96		74	92		113	__	98	56
	6210	ZZ (双盖式)	90	50	90	+0.035 0	20	7	147	110		83	106		126	__	104	72

※ VV(非接触式橡胶密封圈)不适用于型号为623、624、605、606的轴承。
※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。
型号6800/6801/6802/6804/6805/6806的轴承为薄壁轴承，适配挡圈为钢材质反向挡圈，挡圈(TBP16)尺寸详见怡合达电商平台。
