两点式连杆锁

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	锁芯	材质 / 基座	材质 / 把手	材质 / 连杆	表面处理 / 基座	表面处理 / 把手	表面处理 / 连杆	类型
JT-TBYGM	一字形	SUS304	SUS304	SUS304	—	—	—	把手按压转动式 ● 两点式 ● 带锁芯/带防尘锁芯
JT-TBYGG	一字形	SUS304	SUS304	SUS304	—	—	—	把手按压转动式 ● 三点式 ● 带锁芯/带防尘锁芯

特点：左右开门通用。
锁舌孔尺寸：口 8×8
配置钥匙：2把

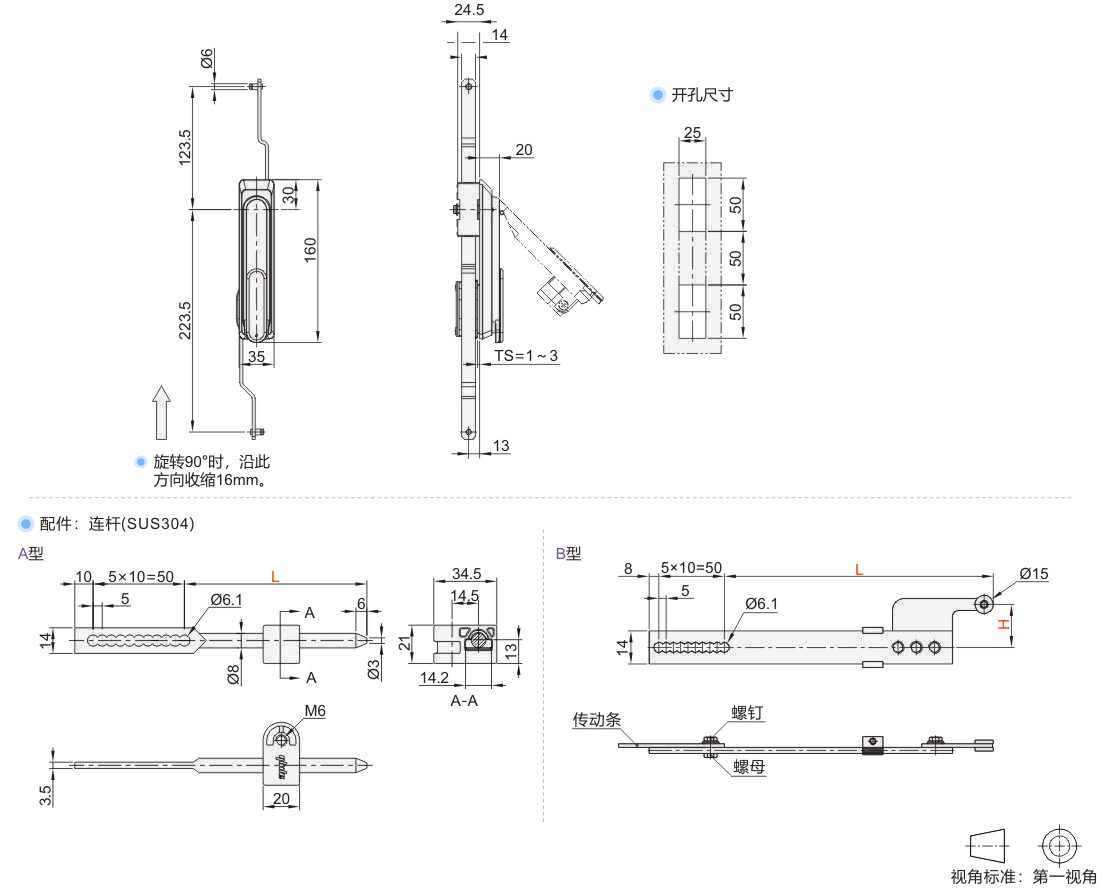

装配方式：用螺钉与扁式传动条连接固定，连杆可通过变换固定孔调节长度，每移动一孔可调节5mm。
导向件旋在M6×L16焊接螺钉或埋头螺钉上。

选型参数

选型表

型号			L (最小单位1)	H	参考重量 (Kg）
代码	防尘盖	连杆	L (最小单位1)	H	参考重量 (Kg）
JT-TBYGM JT-TBYGG	Y(带防尘盖) N(无防尘盖)	无指定(无)	—	—	0.5
		A(A型)	300~1500	—
		B(B型)	300~1500	18.5 22.5 27.5 35
