手动Z轴燕尾槽位移台

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	传动方向	材质 / 主体	材质 / 齿条	表面处理	类型
JT-VLKSD	Z轴	铜合金	铜合金	黑色氟树脂	齿轮齿条驱动型
JT-VLKDD	Z轴	铝合金	黄铜	黑色阳极氧化	齿轮齿条驱动型

耐负载数值仅为参考值，震动和负载有大力臂等工况不适合使用。

使用方法：将锁紧旋钮松开后，调节驱动机构（微分头/进给丝杠）至目标位后拧紧锁紧旋钮。

请注意，拧紧锁紧旋钮后禁止调节驱动机构（微分头/进给丝杠）或用手大力推动，
由于驱动机构的驱动力远远大于锁紧旋钮产生的摩擦力，会导致台面偏移。

选型参数

选型表

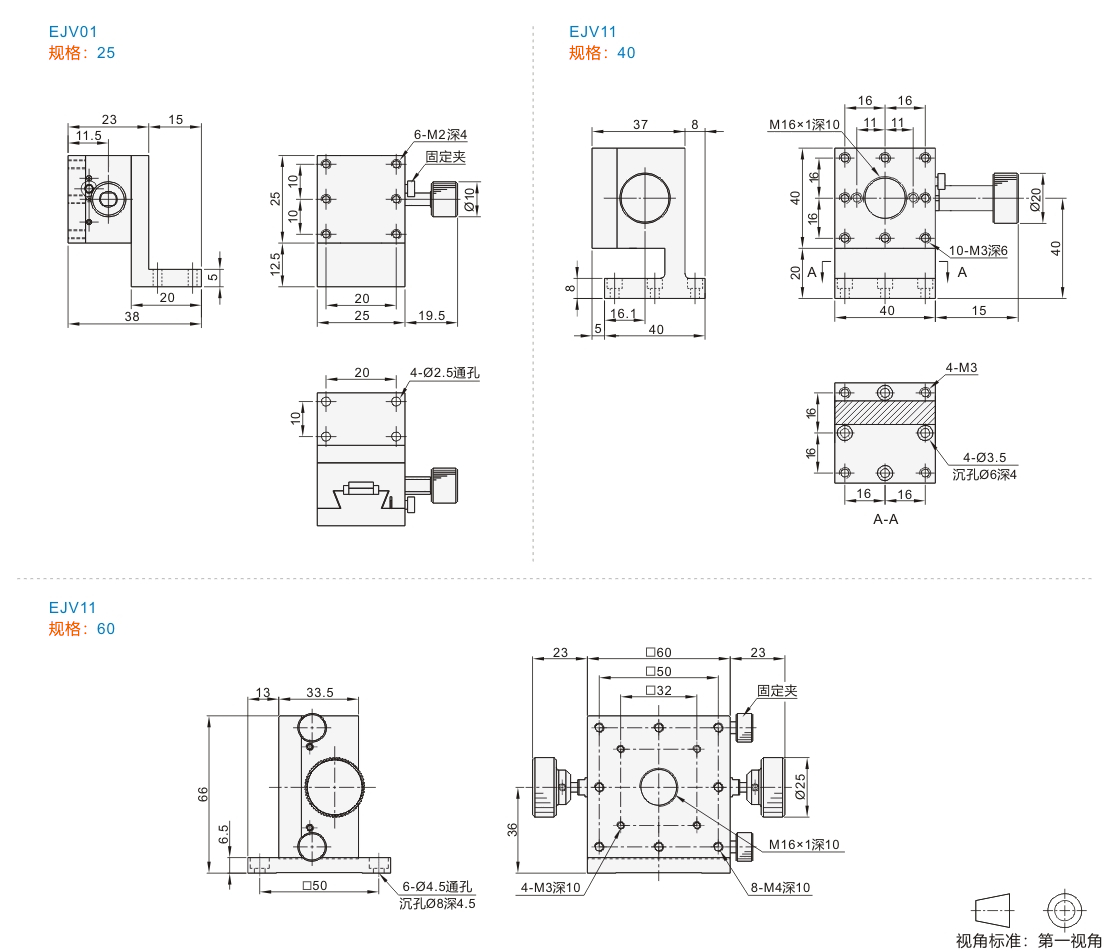

型号		台面尺寸 (mm)	行程 (mm)	旋钮旋转1圈的移动量 (mm)	标尺刻度最小读取量 (mm)	耐负载 (N)	移动精度 (直线度) (µm)	主体重量 (kg)	附件(4个)
代码	规格	台面尺寸 (mm)	行程 (mm)	旋钮旋转1圈的移动量 (mm)	标尺刻度最小读取量 (mm)	耐负载 (N)	移动精度 (直线度) (µm)	主体重量 (kg)	不锈钢内六角圆柱头螺钉
JT-VLKSD	25	25×25	±5	18	0.1	6.9	20	0.18	TAC21-M2-L8
JT-VLKDD	40	40×40	±10			14.7	20	0.23	TAC21-M3-L8
JT-VLKDD	60	60×60	+20			19.6	30	0.6	TAC21-M4-L6

暂未上传文档资料
