选型参数

规格 *

带座轴承标准型可调菱形

图片仅供参考

带座轴承标准型可调菱形

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
JT-YXNXSG	HT200灰铸铁	GCr15	标准型

轴承内径公差：H7
外形非安装尺寸公差：CT9
轴承座与轴承芯为间隙配合。
不承诺品牌。

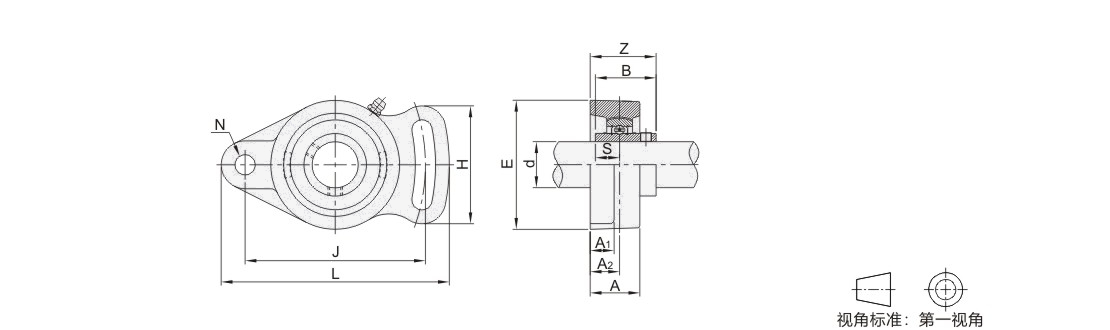

选型参数

选型表

型号		国标型号	d	L	J	H	A	A1	A2	E	N	S	B	Z	安装孔尺寸(△) 公差	安装孔位置度偏差x	螺栓	紧定扭力 ( N·m)	基本额定载荷(N)		重量 (g)
型号																			基本额定载荷(N)			代码	规格	动载荷Cr	静载荷Cor
JT-YXNXSG	201																		UCFA201	12		98	78	50	24	11	13.74	59	10	12.7	31	32.04	±0.5	0.6	M8	6~10	12800	6650	430
	202	UCFA202	15	410
	203	UCFA203	17	400
	204	UCFA204	20	380
	205	UCFA205	25	122	96	64	27	13	16	70	12	14.3	34	35.7	M10	12~21	14000	7880	650
	206	UCFA206	30	141	115	68	30.5	14	18	80	12	15.9	38.1	40.2	M10	12~21	19500	11200	960
	207	UCFA207	35	155	128	75	33	15	19	92	13	17.5	42.9	44.4	0.8	M12	21~37	25700	15200	1270
	208	UCFA208	40	171	144	84	38	14	21	105	13	19	49.2	51.2		M12	21~37	29600	18200	1800
	209	UCFA209	45	178	146	88	38	16	22	108	16		49.2	52.2		M14	34~60	31850	20800	1910
	210	UCFA210	50	188	155	92	39	16	22	114	16		51.6	54.6		M14	34~60	35100	23200	2090
