选型参数

螺纹M *

螺纹端长度F(mm) *

5~60/1

浮动接头外螺纹型标准型

图片仅供参考

浮动接头外螺纹型标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	硬度	表面处理	类型
JT-UQPOD	S45C	部 45~50HRC 表面高频淬火	发黑	外螺纹型 ● 标准型 ● 尺寸固定型
JT-UQPOU	SUS440C	部 45~50HRC 表面高频淬火	—	外螺纹型 ● 标准型 ● 尺寸固定型
JT-UQPXD	S45C	部 45~50HRC 表面高频淬火	发黑	外螺纹型 ● 标准型 ● 尺寸指定型
JT-UQPXU	SUS440C	部 45~50HRC 表面高频淬火	—	外螺纹型 ● 标准型 ● 尺寸指定型

SUS440C淬火件可能因淬火而变色。

选型参数

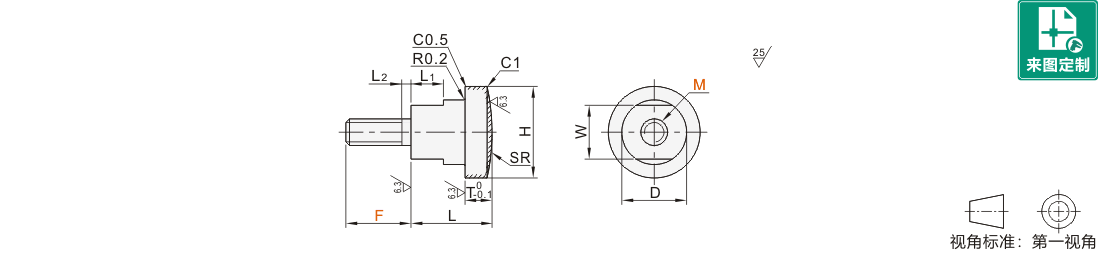

选型表

型号		F		M×螺距	L	D	H	T	W	L1	L2	SR
代码	M	固定型	指定型(最小单位1)	M×螺距	L	D	H	T	W	L1	L2	SR
JT-UQPOD JT-UQPOU JT-UQPXD JT-UQPXU	3	5	5~8	3×0.5	14	12	17	5	10	6	1	40
	4	6	5~10	4×0.7	14	12	17	5	10	6	1.4	40
	5	7	5~12	5×0.8	16	14	19	6	12	8	1.6	50
	6	10	6~18	6×1.0	16	14	19	6	12	8	2	50
	8	12	10~25	8×1.25	20	16	23	8	14	10	2.5	60
	10	15	10~25	10×1.5	20	20	27	8	17	10	3	60
	12	16	12~36	12×1.75	25	25	34	10	22	12	3.5	100
	16	18	15~40	16×2.0	30	32	43	12	27	15	4	100
	20	25	20~60	20×2.5	55	40	52	15	32	18	5	200
	22	28	—	22×2.5	55	40	52	15	32	18	5	200

SUS440C淬火件可能因淬火而变色。

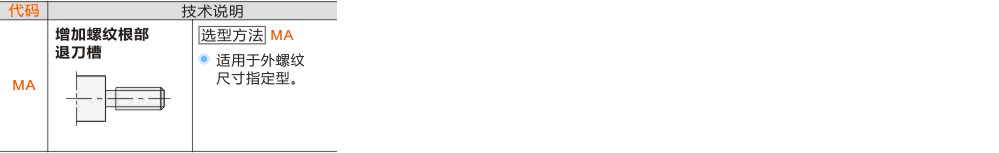

可选加工参数
