齿数 *

A *

17~54/1

轴孔规格 *

d *

Q *

18~95/1

R *

18~95/1

S *

3~23/1

T *

3~23/1

图片仅供参考

S8M型双排同步轮螺钉锁紧

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理
EVC11	S8M	8.0	铝合金	铝合金	本色阳极氧化
EVC12	S8M	8.0	铝合金	铝合金	黑色阳极氧化

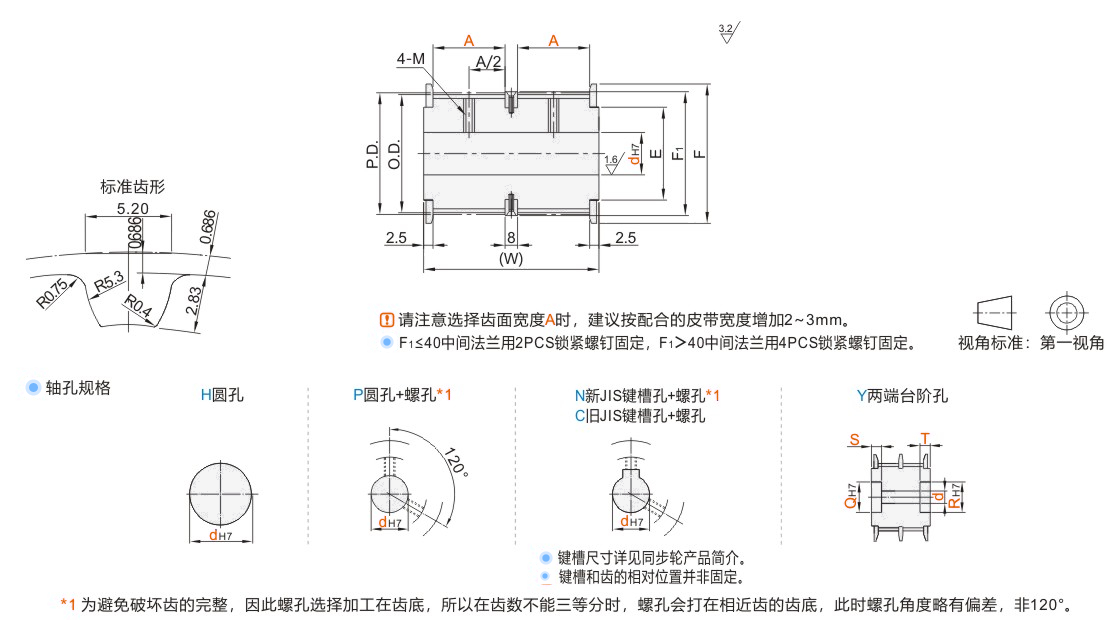

轴孔P·N·C螺孔尺寸表

选型参数

选型表

型号		A (最小单位1)	轴孔规格	轴孔规格dH7(最小单位1)				Y(最小单位1)		P.D.	O.D.	F	F1	E	(W)
代码	齿数	A (最小单位1)	轴孔规格	H	P	N·C	Y	Q·R	S·T	P.D.	O.D.	F	F1	E	(W)
本色阳极氧化 JT-VKMDD-S8M 黑色阳极氧化 JT-VKMDU-S8M	18	17~54	H P N C Y	12~28	12~26	12~24	12~26	18~28	3~23 S+T≤W-3	45.84	44.46	52	46	36	2×(A+2.5)+8
	19			12~32	12~28	12~26	12~30	18~32		48.38	47.01	55	51	40
	20			12~32	12~30	12~29	12~30	18~32		50.93	49.56	58	51	40
	21			12~37	12~32	12~29	12~35	18~37		53.48	52.1	61	57	45
	22			12~37	12~34	12~32	12~35	18~37		56.02	54.65	61	57	45
	24			12~42	12~40	12~37	12~40	18~42		61.12	59.74	67	62	50
	25			12~48	12~40	12~40	12~46	18~48		63.66	62.29	70	64	56
	26			14~50	14~45	14~41	14~48	21~50		66.21	64.84	74	67	58
	28			14~52	14~48	14~43	14~50	21~52		71.3	69.93	80	72	60
	30			14~59	14~50	14~47	14~57	21～59		76.39	75.02	87	77	67
	32			14~59	14~55	14~50	14~57	21～59		81.49	80.12	87	82	67
	34			16~67	16~60	16~50	16~65	26～67		86.58	85.21	95	87	75
	36			16~72	16~65		16~70	26~72		91.67	90.3	99	92	80
	38			16~76	16~65		16~74	26~76		96.77	95.39	104	97	84
	40			20~80	20~65	20~50	20~75	27~82		101.86	100.49	111	102	90
	44							27~92		112.05	110.67	119	113	100
	48							27~95		122.23	120.86	127	123	105
	50									127.32	125.95	135	128	115
	60									152.79	151.42	160	153	140
	72									183.35	181.97	190	184	170

轴孔规格H、Y时，无螺孔。孔径13、14、17、21~29、31、32、46~49不适用轴孔规格C。
“可选加工”见同步轮产品简介(本产品仅适用MC/MD/FC/AB/AC/MK/PA/DA/DB/DC可选加工)。

键槽尺寸

C：旧JIS键槽尺寸表

N：新JIS（ B1301）键槽尺寸表
