铸造型导向轴支座通孔型

图片仅供参考

铸造型导向轴支座通孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-SAASD	铝合金	本色阳极氧化 (哑光)	内六角圆柱头螺钉(1个)	标准型 ● 通孔型
JT-SAADD	铝合金	本色阳极氧化 (哑光)	内六角圆柱头螺钉(2个)	加厚型 ● 通孔型
JT-SAAUD	铝合金	本色阳极氧化 (哑光)	内六角圆柱头螺钉(2个)	加厚型 ● 通孔带定位孔型

开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，
公差有可能增至H8左右，不影响客户使用。

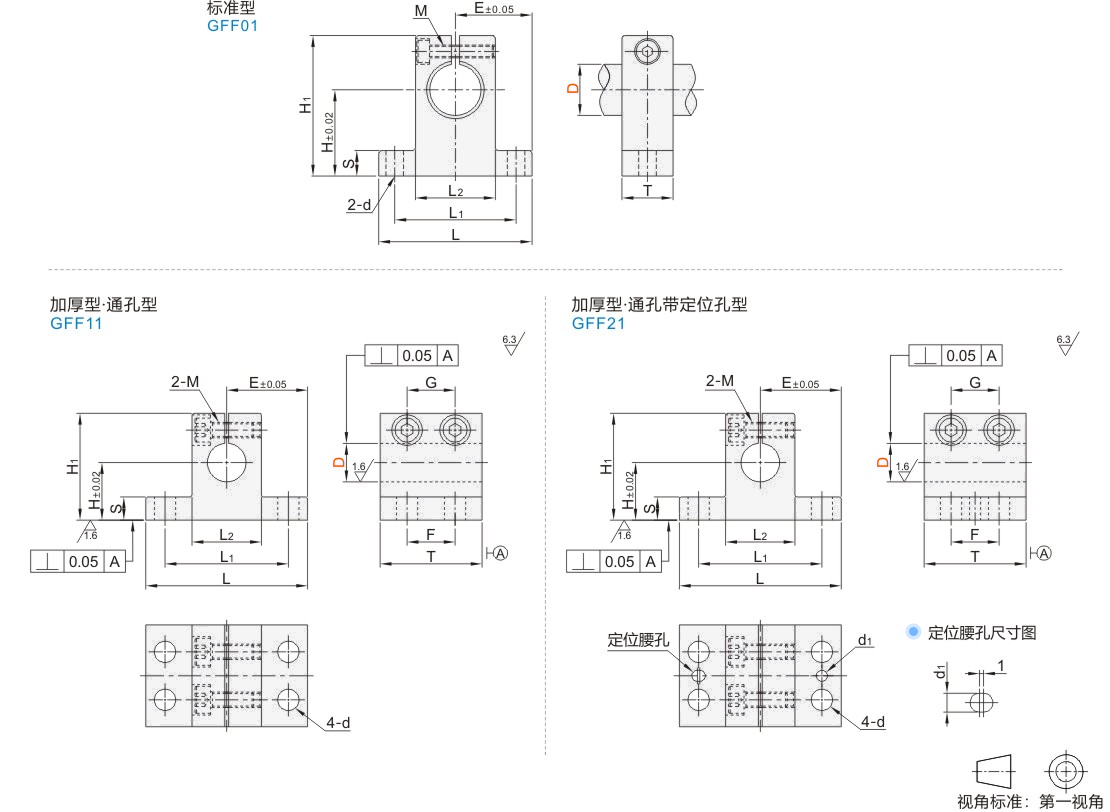

选型参数

标准型

型号		H	H1	S	L	L1	L2	T	E	d	M
代码	D	H	H1	S	L	L1	L2	T	E	d	M
JT-SAASD	8	20	32.8	6	42	32	18	14	21	5.5	M4
	10	20	32.8				18
	12	23	37.5				20
	13	23	37.5				20
	16	27	44	8	48	38	25	16	24
	20	31	51	10	60	45	30	20	30	6.6	M5
	25	35	60	12	70	56	38	24	35	6.6	M6
	30	42	70	12	84	64	44	28	42	9	M6
	35	50	82	15	98	74	50	32	49	11	M8
	40	60	96	15	114	90	60	36	57	11	M8
	50	70	120	18	126	100	74	40	63	14	M12

加厚型

型号		H	H1	S	L	L1	L2	T	E	d	d1	G	F	M
代码	D	H	H1	S	L	L1	L2	T	E	d	仅JT-SAAUD	G	F	M
通孔型 JT-SAADD 通孔带定位孔型 JT-SAAUD	25	35	60	12	70	56	38	45	35	6.6	5	30	30	M6
	40	60	96	15	114	90	60	70	57	9		45	45	M8
	50	40	80	15	100	85	70	75	50	7		45	50	M6
