C型槽钢链条导向件

图片仅供参考

C型槽钢链条导向件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质 / 滑轨	材质 / C型槽钢	类型
JT-KCUSD	无孔型	超高分子量聚乙烯	钢(铬酸盐光泽处理)	带C型槽钢型 ● 凸型单排
JT-KCUUD	带孔型	超高分子量聚乙烯	钢(铬酸盐光泽处理)	带C型槽钢型 ● 凸型单排
JT-KCUSU	无孔型	超高分子量聚乙烯	不锈钢	带C型槽钢型 ● 凸型单排
JT-KCUUU	带孔型	超高分子量聚乙烯	不锈钢	带C型槽钢型 ● 凸型单排
JT-KCUSQ	无孔型	超高分子量聚乙烯	钢(铬酸盐光泽处理)	带C型槽钢型 ● 凸型双排
JT-KCUUQ	带孔型	超高分子量聚乙烯	钢(铬酸盐光泽处理)	带C型槽钢型 ● 凸型双排
JT-KCUSF	无孔型	超高分子量聚乙烯	不锈钢	带C型槽钢型 ● 凸型双排
JT-KCUUF	带孔型	超高分子量聚乙烯	不锈钢	带C型槽钢型 ● 凸型双排
JT-KCUSX	无孔型	超高分子量聚乙烯	钢(铬酸盐光泽处理)	带C型槽钢型 ● 凹型单排
JT-KCUUX	带孔型	超高分子量聚乙烯	钢(铬酸盐光泽处理)	带C型槽钢型 ● 凹型单排
JT-KCUSL	无孔型	超高分子量聚乙烯	不锈钢	带C型槽钢型 ● 凹型单排
JT-KCUUL	带孔型	超高分子量聚乙烯	不锈钢	带C型槽钢型 ● 凹型单排

因材质超高分子量聚乙烯的
伸缩率会随着温度而产生物
理变化，所以尺寸可能改变。

滑轨可以与C型槽分离。

选型参数

选型表

无孔型

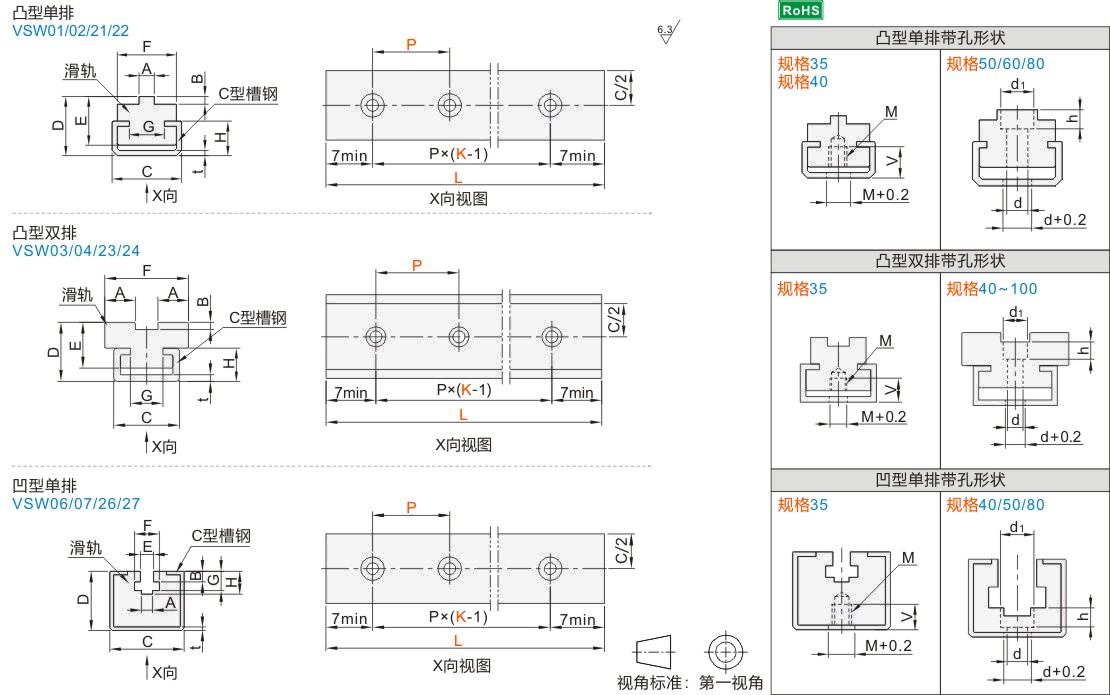

型号		L 选择	A	B	C	D	E	F	G	H	t	重量 (kg/m)
代码	规格	L 选择	A	B	C	D	E	F	G	H	t	重量 (kg/m)
凸型单排 JT-KCUSD(钢) JT-KCUSU(不锈钢)	35	450 950 2000	4.4	2.3	20	17	14	17	10	10	1.5	0.67
	40		7.4	2.4								0.69
	50		8.8	2.8								0.69
	60		11.8	3.5	28	20		24	14	12	2	1.12
	80		14.8	4.7	28	20		24	14	12	2	1.12
凹型单排 JT-KCUSX(钢) JT-KCUSL(不锈钢)	35	450 950 2000	4.5	4.4	30	24	5.3	9.9	7.8	9.3	1.5	1.46
	40		5	7.4			8.3	13.2	11.7	13.4		1.4
	50		6.4	8.8			10.7	16.5	14.5	16.2		1.34
	60		7.4	11.8			12.5	19.8	18.5	20.5		1.28
	80		9.9	14.8	45	40	17	27	24	26		1.46
凸型双排 JT-KCUSQ(钢) JT-KCUSF(不锈钢)	35	450 950 2000	4.4	2.3	20	17	14	14.5	10	10	1.5	0.71
	40		7.4	2.4	20	17	14	21.8	10	10		0.75
	50		8.8	2.8	28	20	15	26.9	14	12		1.04
	60		11.8	3.5	28	22	18	34.6	14	12		1.17
	80		14.8	4.7	38	30	22	44	22	18		1.73
	100		17.8	6.4	60	30	22	53	36	20		2.4

带孔型

型号		L 最小单位10	K 孔数	P孔距最小单位5	A	B	C	D	E	F	G	H	t	M	V	d	d1	h	重量 (kg/m)
代码	规格	L 最小单位10	K 孔数	P孔距最小单位5	A	B	C	D	E	F	G	H	t	M	V	d	d1	h	重量 (kg/m)
凸型单排 JT-KCUUD(钢) JT-KCUUU(不锈钢)	35	200~2000	0~10 孔数1不可指定	50~500	4.4	2.3	20	17	14	17	10	10	1.5	M4	6	—	—	—	0.67
	40				7.4	2.4								M5	7.5	—	—	—	0.69
	50				8.8	2.8								—	—	4.5	7.5	5	0.69
	60				11.8	3.5	28	20		24	14	12	2			5.5	9	6	1.12
	80				14.8	4.7	28	20		24	14	12	2			5.5	9	6	1.12
凹型单排 JT-KCUUX(钢) JT-KCUUL(不锈钢)	35	200~2000	0~10 孔数1不可指定	50~500	4.5	4.4	30	24	5.3	9.9	7.8	9.3	1.5	M6	9	—	—	—	1.46
	40				5.0	7.4			8.3	13.2	11.7	13.4		—	—	4.5	7.5	5	1.4
	50				6.4	8.8			10.7	16.5	14.5	16.2				5.5	9	6	1.34
	60		0		7.4	11.8			12.5	19.8	18.5	20.5				—	—	—	1.28
	80		0~10 孔数1不可指定		9.9	14.8	45	40	16.7	26.5	23.5	25.6				—	—	—	1.46
凸型双排 JT-KCUUQ(钢) JT-KCUUF(不锈钢)	35	200~2000	0~10 孔数1不可指定	50~500	4.4	2.3	20	17	14	14.5	10	10	1.5	M5	7.5	—	—	—	0.71
	40				7.4	2.4	20	17	14	21.8	10	10		—	—	4.5	7.5	5	0.75
	50				8.8	2.8	28	20	15	26.9	14	12				4.5	7.5	5	1.04
	60				11.8	3.5	28	22	18	34.6	14	12				5.5	9	6	1.17
	80				14.8	4.7	38	30	22	44	22	18				6.5	11	7	1.73
	100				17.8	6.4	60	30	22	53	36	20				8.5	13	9	2.4
