定位销内螺纹型无肩圆型

图片仅供参考

定位销内螺纹型无肩圆型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理	类型
JT-RSASD	P尺寸选择型	SKS3	淬火硬度58~61HRC	—	内螺纹型
JT-RSAFD	P.L.B尺寸指定型	SKS3	淬火硬度58~61HRC	—	内螺纹型
JT-RSASU	P尺寸选择型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	内螺纹型
JT-RSAFU	P.L.B尺寸指定型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	内螺纹型
JT-RSASQ	P尺寸选择型	SKS3	—	—	内螺纹型
JT-RSAFQ	P.L.B尺寸指定型	SKS3	—	—	内螺纹型
JT-RSASX	P尺寸选择型	SUS304	—	—	内螺纹型
JT-RSAFX	P.L.B尺寸指定型	SUS304	—	—	内螺纹型
JT-RSADD	P尺寸选择型	SUS440C	淬火硬度48~53HRC	—	内螺纹型
—	P.L.B尺寸指定型	SUS440C	淬火硬度48~53HRC	—	内螺纹型
JT-RSADO	P尺寸选择型	SUJ2	淬火硬度HRC56~,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	内螺纹型
JT-RSAOS	P.L.B尺寸指定型	SUJ2	淬火硬度HRC56~,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm	内螺纹型

P尺寸公差表

P	h6	g6
5.50~6.00	0 -0.008	-0.004 -0.012
6.01~10.00	0 -0.009	-0.005 -0.014
10.01~18.00	0 -0.011	-0.006 -0.017
18.01~30.00	0 -0.013	-0.007 -0.020

SUS440C材质的D部加工有识别槽。
工艺孔加工条件：B≥4。(工艺孔详细尺寸见产品简介)

选型参数

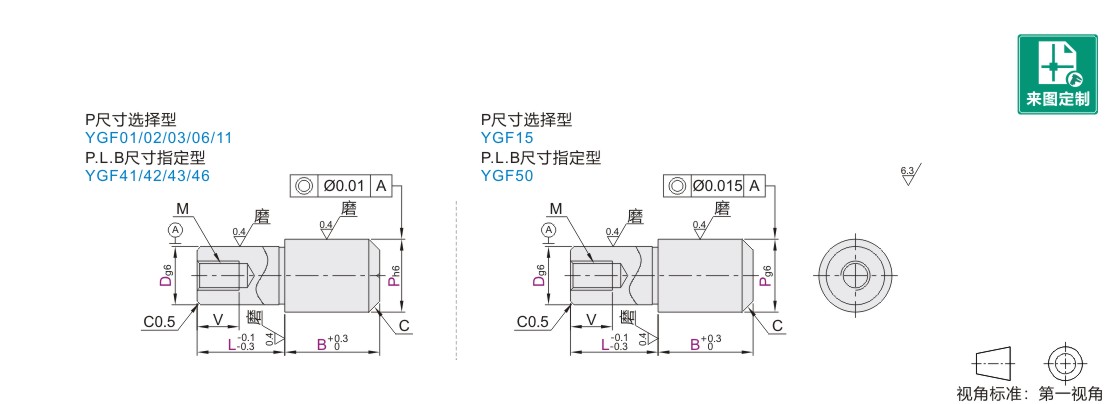

P尺寸选择型

型号			P	L	B	M	V	C
代码	Dg6		P	L	B	M	V	C
JT-RSASD JT-RSASU JT-RSASQ JT-RSASX JT-RSADD JT-RSADO	6	-0.004 -0.012	8 10	10	5	M3	5	1
	8	-0.005 -0.014	12	12	6	M5	8	1.5
	10	-0.005 -0.014	12 14	16	10			2
	12	-0.006 -0.017	16	20	20			2
	13		18	22	22	M8	12	3
	16		25	24	25
	20	-0.007 -0.020	30	32	30

P.L.B尺寸指定型

型号			最小单位0.01	最小单位1	最小单位0.1	M	V	C
代码	Dg6		P	L	B	M	V	C
JT-RSAFD JT-RSAFU JT-RSAFQ JT-RSAFX JT-RSAOS	5	-0.004 -0.012	5.50~8.00	5~12	1.5~15.0	M2	3	1
	6	-0.004 -0.012	6.50~10.00	6~15	1.5~15.0	M3	5	1
	8T	-0.005 -0.014	8.50~15.00	6~18	1.5~30.0	M4	6	1.5
	8		8.50~15.00	8~18	1.5~30.0	M5	8	1.5
	10T		10.50~17.00	6~22	3.0~30.0	M4	6	2
	10		10.50~17.00	10~22		M5	8
	12T	-0.006 -0.017	12.50~18.00	8~26		M5	8
	12		12.50~18.00	12~26		M4	6
	13T		13.50~20.00	8~28	5.0~30.0	M6	9	3
	13		13.50~20.00	13~28		M8	10
	16T		16.50~27.00	10~35		M6	9
	16		16.50~27.00	16~35		M8	12
	20T	-0.007 -0.020	20.50~30.00	12~42		M6	9
	20	-0.007 -0.020	20.50~30.00	20~42		M8	12

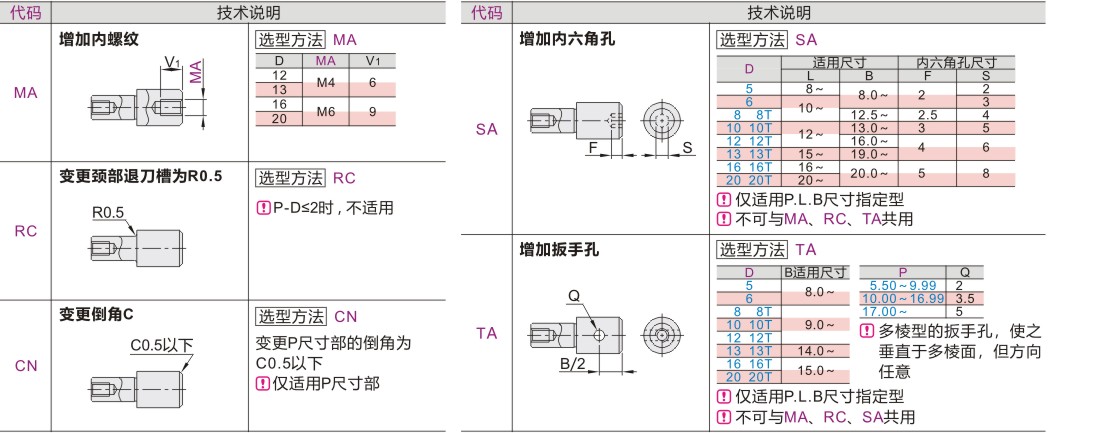

可选加工参数
