先导式二位/三位五通电磁阀 4V400系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	气口/位置数	主体材质	类型
JT-UIVDF	二位/三位五通	铝合金	先导式 ● 4V400系列

特点
● 先导方式：外部与内部可选；
● 滑柱式结构，密封性好，反应灵敏；
● 双头二位置电磁阀具有记忆功能；
● 三位置电磁阀有三种中央功能提供选择；
● 内孔采用特殊加工工艺，摩擦阻力小，启动气压低，使用寿命长；
● 无需加油润滑；
● 附设手动装置，利于安装调试；
● 有多种标准电压等级可供选用；
● 可与底座集成阀组，节省安装空间。

选型参数

选型表

型号		接管口径	电压	接线方式
代码	规格	接管口径	电压	接线方式

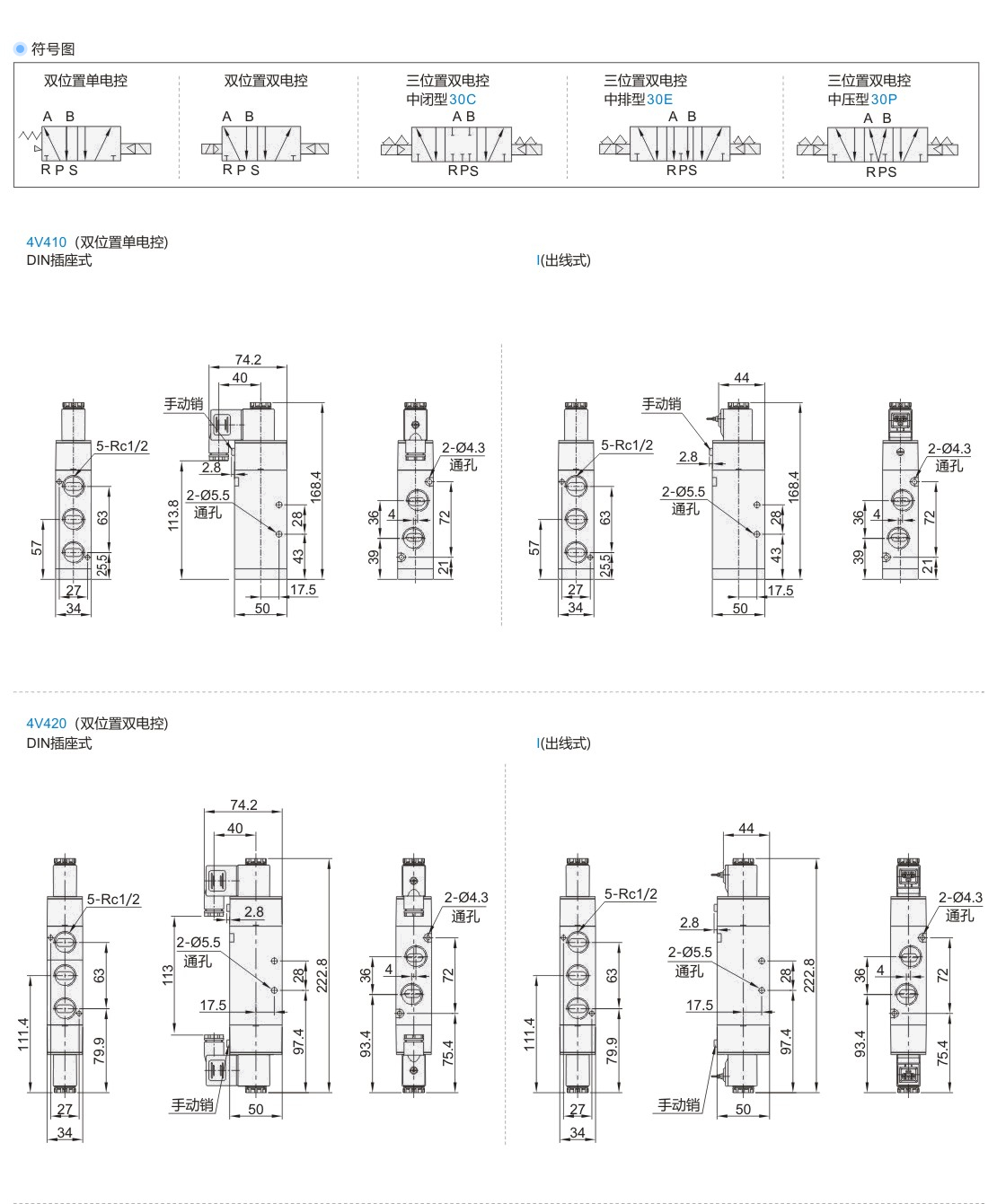

JT-UIVDF	4V410(双位置单电控)	15(Rc1/2)	A(AC220V) B(DC24V)	无指定(DIN插座式) I(出线式)
	4V420(双位置双电控)

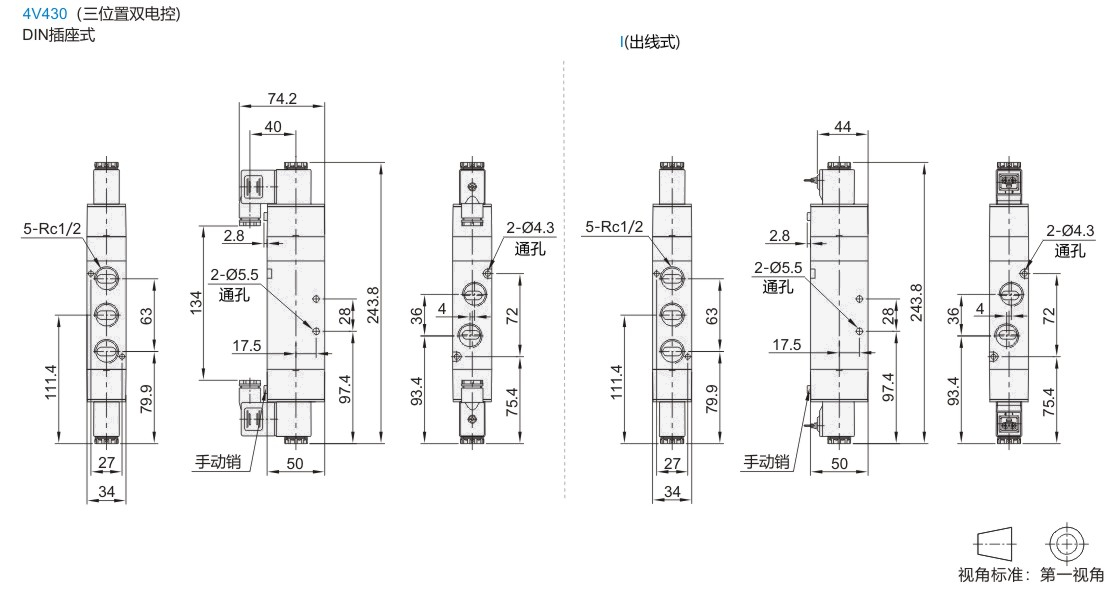

	4V430C(三位置双电控中闭型)
	4V430E(三位置双电控中排型)
	4V430P(三位置双电控中压型)

规格

型号	4V410-15	4V420-15	4V430C-15
工作介质	空气(经40μm以上滤网过滤)
接管口径	进气=出气=排气=Rc1/2
有效截面积	50.0mm²(Cv=2.79)		30.0mm²(Cv=1.68)
位置数	二位五通		三位五通
使用压力范围	0.15~0.8MPa(21~114psi)
保证耐压力	1.5MPa(215psi)
工作温度(℃)	-20~70
润滑	不需要
最高动作频率	3次/秒
重量(g)	590	720	770

如有加油润滑，中途不可停止，建议润滑油为ISO VG32或同级用油。

最高动作频率为空载状态。

性能参数

使用电压范围	AC:±15% DC:±10%
耗电量	AC:3.5VA DC:3.0W
保护等级	IP65（DIN40050）
耐热等级	B级
励磁时间	0.05秒以下
