选型参数

规格 *

Y(mm) *

2~80/1

F(mm) *

3~170/1

G(mm) *

3~20/1

螺纹长度E(mm) *

3~45/1

图片仅供参考

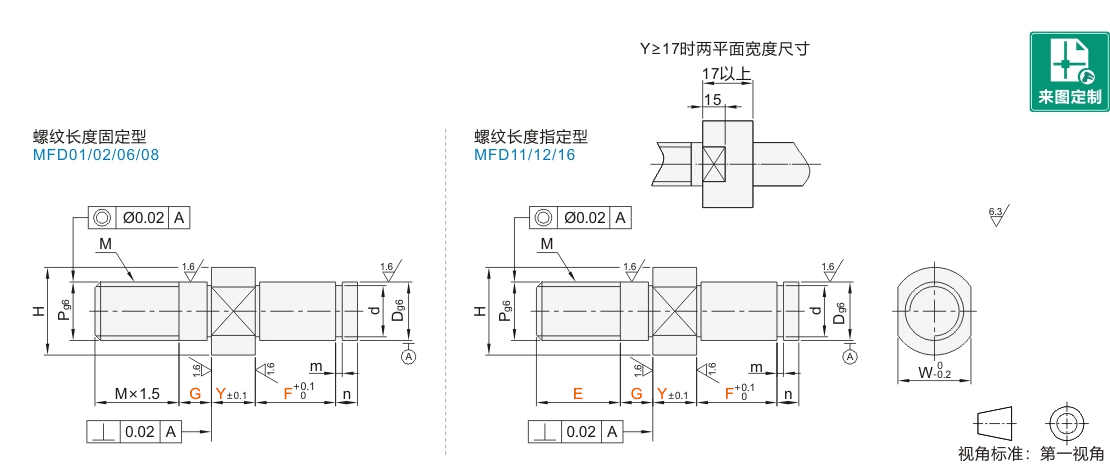

引导式外螺纹悬臂销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

工艺孔加工条件：总长度除以D段长度>3且D·P≥4；4≤D≤11且总长度≥70；11<D≤18且总长度≥90；D>18且总长度≥110。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号		Dg6		最小单位1				Pg6	M	H	W	d		m	n
代码	规格	Dg6		Y	F	G	E	Pg6	M	H	W	d		m	n
螺纹长度固定型 JT-GANSD JT-GANSU JT-GANSX JT-GANSM 螺纹长度指定型 JT-GANDD JT-GANDU JT-GANDX	3	3	-0.002 -0.008	2~35	3~60	3~8	3~8	3	M3	7	5	2	+0.060 0	0.5	2
	3A	3	-0.002 -0.008				3~8	3	M3	11	9	2
	4	4	-0.004 -0.012				4~10	4	M4	8	6	3
	4A	4					4~10	4	M4	12	10	3
	5	5					5~12	5	M5	9	7	4	+0.075 0	0.7
	5A	5					5~12	5	M5	13	11	4
	6	6		2~65	5~120	5~10	6~15	6	M6	10	8	5
	6A	6					6~15	6	M6	14	12	5
	8	8	-0.005 -0.014				8~18	8	M8	12	10	7	+0.090 0	0.9	3
	8A	8					8~18	8	M8	16	14	7	+0.090 0	0.9
	10	10					10~22	10	M10	15	13	9.6	0 -0.090	1.15
	10A	10					10~22	10	M10	20	17	9.6	0 -0.090
	12	12	-0.006 -0.017		10~170	5~15	12~27	12	M12	17	14	11.5	0 -0.110		4
	13	13								18	15	12.4
	15	15								20	17	14.3
	16	16								21	18	15.2
	17	17				5~20				23	20	16.2
	18	18								23	20	17
	20	20	-0.007 -0.020	4~80			20~45	20	M20	26	24	19	0 -0.210	1.35	5
	20A	20						16	M16	26	24	19
	22	22						20	M20	28	25	21
	22A	22						16	M16	28	25	21
	25	25						20	M20	31	27	23.9
	25A	25						16	M16	31	27	23.9
	30	30						20	M20	36	32	28.6		1.65
	30A	30						16	M16	36	32	28.6		1.65

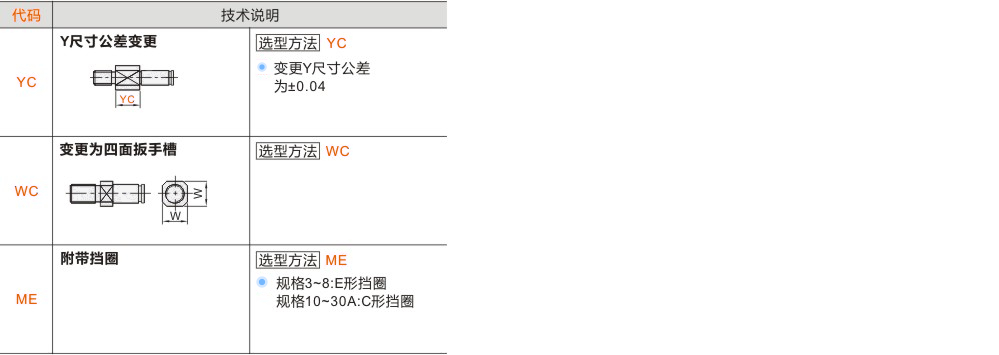

可选加工参数

暂未上传文档资料
