选型参数

外径D(mm) *

长度L(mm) *

18~800/0.1

左端台阶长度E(mm) *

6~180/0.1

右端台阶长度F(mm) *

6~210/0.1

左端外螺纹长度A(mm) *

3~177/1

右端外螺纹长度B(mm) *

3~207/1

左端台阶大小P(mm) *

右端台阶大小Q(mm) *

扳手槽到端面位置K(mm) *

0~788/1

图片仅供参考

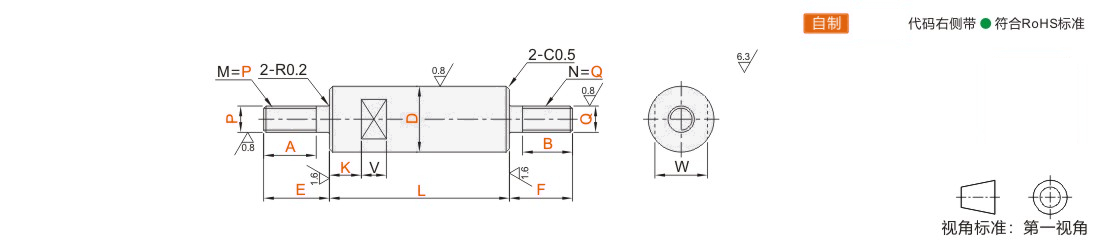

两端台阶外螺纹转轴

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	公差 / D	公差 / P·Q	材质	表面处理	类型
JT-GMODD●	g6	g6	S45C	发黑	两端外螺纹型 ● 带扳手槽型
JT-GMODU●	g6	g6	S45C	无电解镀镍	两端外螺纹型 ● 带扳手槽型
JT-GMOUX●	g6	g6	SUS304	—	两端外螺纹型 ● 带扳手槽型
JT-GMOOD●	h7	h7	S45C	发黑	两端外螺纹型 ● 带扳手槽型
JT-GMOOX	h7	h7	S45C	无电解镀镍	两端外螺纹型 ● 带扳手槽型
JT-GMOOU●	h7	h7	SUS304	—	两端外螺纹型 ● 带扳手槽型
JT-GMOLD●	h9	g6	S45C	发黑	两端外螺纹型 ● 带扳手槽型
JT-GMOLU●	h9	g6	SUS304	—	两端外螺纹型 ● 带扳手槽型
JT-GMOGD●	h9	h7	S45C	发黑	两端外螺纹型 ● 带扳手槽型
JT-GMOGU●	h9	h7	S45C	无电解镀镍	两端外螺纹型 ● 带扳手槽型
JT-GMOGX●	h9	h7	SUS304	—	两端外螺纹型 ● 带扳手槽型

D·P·Q	g6	h7	h9
3	-0.002 -0.008	0 -0.010	0 -0.025
3.1~6	-0.004 -0.012	0 -0.012	0 -0.030
6.1~10	-0.005 -0.014	0 -0.015	0 -0.036
10.1~18	-0.006 -0.017	0 -0.018	0 -0.043
18.1~30	-0.007 -0.020	0 -0.021	0 -0.052
30.1~50	-0.009 -0.025	0 -0.025	0 -0.062

圆度·直线度·垂直度·同轴度请参阅转轴产品简介。

选型参数

K最小单位1

型号		最小单位0.1		最小单位1		P·Q	带扳手槽型
代码	Dh7	L	E·F	A	B	P·Q	K	W	V
JT-GMOOD JT-GMOOU JT-GMOOX	6	18~300	6≤E≤P×6 6≤F≤Q×7	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	Q≤6时 B≤F-2 Q=8、10时 B≤F-3 Q≥12时 B≤F-5	3 4 5	K=0或 K≥1	5	10
	8	18~400				3 4 5 6		7
	10	18~500				4 5 6 8		8
	12	20~600				5 6 8 10		10	12
	15	20~700				5 6 8 10 12		13
	20	25~800				6 8 10 12 16		17
	25					8 10 12 16 20		22
	30					8 10 12 16 20 24		27	16
	35	35~800				10 12 16 20 24 30		30	16
	40					12 16 20 24 30		36	20
	50					16 20 24 30		41	20

K最小单位1

型号		最小单位0.1		最小单位1		P·Q	带扳手槽型
代码	Dh9	L	E·F	A	B	P·Q	K	W	V
JT-GMOLD JT-GMOLU JT-GMOGD JT-GMOGU JT-GMOGX	6	18~300	6≤E≤P×6 6≤F≤Q×7	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	Q≤6时 B≤F-2 Q=8、10时 B≤F-3 Q≥12时 B≤F-5	3 4 5	K=0或 K≥1	5	10
	8	18~400				3 4 5 6		7
	10	18~500				4 5 6 8		8
	12	20~600				5 6 8 10		10	12
	15	20~700				5 6 8 10 12		13
	20	25~800				6 8 10 12 16		17
	25					8 10 12 16 20		22
	30					8 10 12 16 20 24		27	16
	35	35~800				10 12 16 20 24 30		30	16

K最小单位1

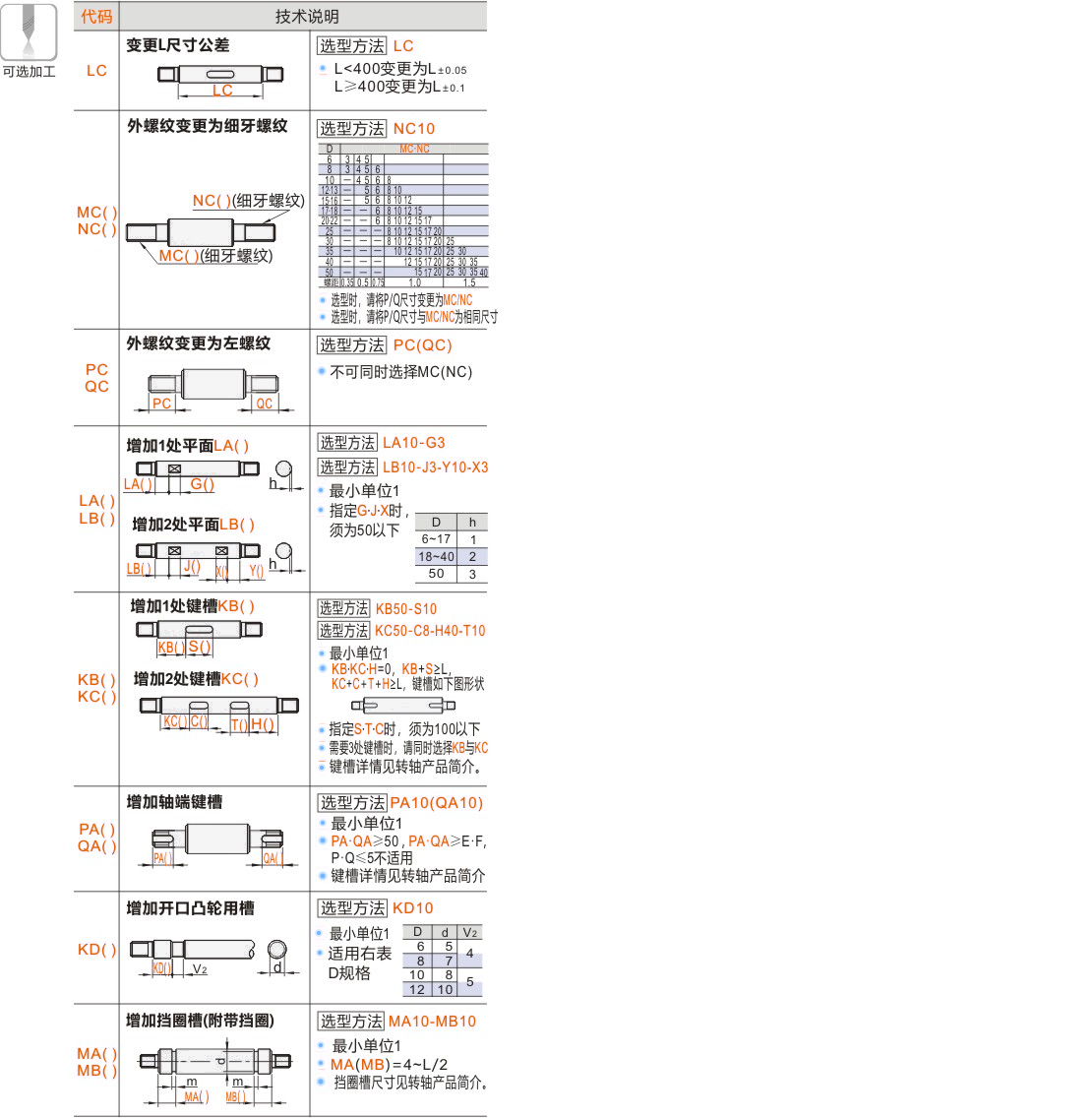

可选加工参数
