羊角安全钩带舌片型

图片仅供参考

羊角安全钩带舌片型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

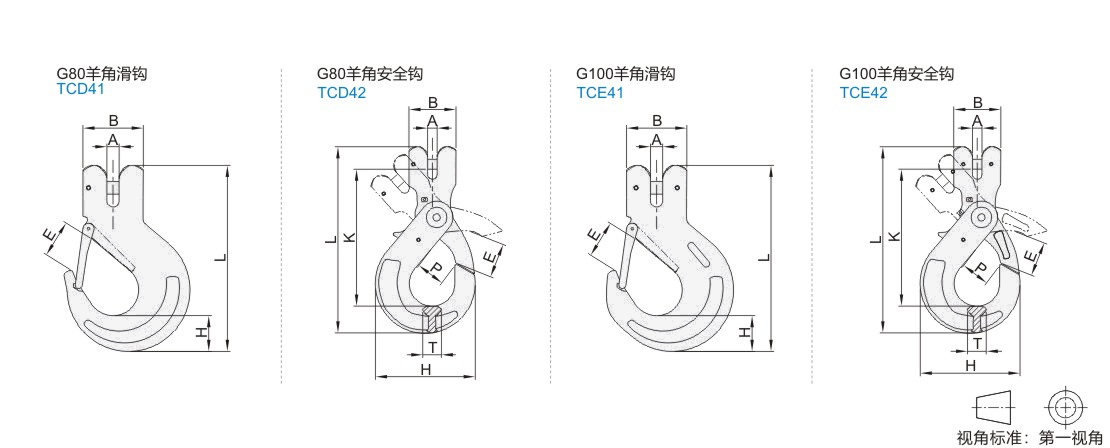

代码	材质	表面处理	类型
JT-YMNFD	合金钢	喷塑(红色)	G80羊角滑钩 ● 带舌片型
JT-YMNFU	合金钢	喷塑(红色)	G80羊角安全钩 ● 自锁型
JT-YMVFD	合金钢	喷塑(蓝色)	G100羊角滑钩 ● 带舌片型
JT-YMVFU	合金钢	喷塑(蓝色)	G100羊角安全钩 ● 自锁型

选型参数

G80羊角安全钩

型号									工作拉力 (T)					A				B					L						K			E			P				H			T				净重 (kg)
代码					规格				工作拉力 (T)					A				B					L						K			E			P				H			T				净重 (kg)
JT-YMNFU					1.12T				1.12					8±0.5				32±1					134±3						99±3			32±2			28±1				73±2			15±0.5				0.44
					2T				2					9.5±0.5				38.5±1					162±3						119±3			40±3			35±1				91±2			20±0.5				0.8
					3.15T				3.15					12.5±0.5				46±1					195±3						142±3			48±3			45±2				108±2			26±1				1.38
					5.3T				5.3					15±0.5				59±1					248±4						179±4			57±3			52.5±2				142±3			33±1				2.81
					8T				8					18.5±0.5				77±1.5					310±4						225±4			65±4			63±2				168.6±3			38±2				6
					12.5T				12.5					24±1				81±1.5					335±5						238±5			82±4			82±2				185±4			50±2				7.25
					15T				15					25±1				97.5±2					392±5						277±5			80±5			76±3				202±4			52±2				12.8
					21.2T				21.2					30±1.5				118±2					449±6						312±6			109±5			96±4				239±5			60±3				21.8
					31.5T				31.5					35±1.5				150±2					590±6						416±6			131±6			131±4				329±5			79.5±3				49.6

破断拉力是工作拉力的4倍。

G80羊角滑钩

型号									工作拉力 (T)					A±0.5						B±1.5					L±1							H±2					E±2							净重 (kg)
代码					规格				工作拉力 (T)					A±0.5						B±1.5					L±1							H±2					E±2							净重 (kg)
JT-YMNFD					1.12T				1.12					8						32					109							23					26							0.32
					3.15T				3.15					12.5						49					161.5							31					39							0.95
					5.3T				5.3					16.5						56.5					203							42.5					47.5							1.8
					8T				8					21.5						70.5					248							54					56							3.4
					12.5T				12.5					24						77					297							58					59							6
					15T				15					26						91					326							62					72							10.4

破断拉力是工作拉力的4倍。

G100羊角安全钩

型号									工作拉力 (T)					A				B					L						K			E			P				H			T				净重 (kg)
代码					规格				工作拉力 (T)					A				B					L						K			E			P				H			T				净重 (kg)
JT-YMVFU					1.4T				1.4					8±0.5				32±1.5					131±4						96±4			31.5±2			28±2				73±2			15±1				0.5
					2.5T				2.5					9.5±0.5				36±1.5					163±4						121±4			40±3			36±3				90±2			20±1				0.9
					4T				4					12±0.5				46±1.5					194±5						144±5			46±3			45±3				108±3			26±1.5				1.4
					6.7T				6.7					15±1				59±1.5					251±5						182±5			66±4			53.6±3				137±3			32.5±1.5				2.9
					10T				10					18.5±1				70±2					303±6						220±6			75±4			61±4				168±3			38±2				5.5
					12.5T				12.5					22±1				78±2					322±6						227±6			76±5			73±4				183±3			44±2				8.5
					16T				16					25±1.5				85±2					337±7						235±7			80±5			76.5±4				190±3			50±3				8.6
					19T				19					25.5±2				98±2.5					386±8						271±8			104±5			76±4				202±4			52±3				12.1
					26.5T				26.5					30±2				118±2.5					484±8						343±8			107±5			99±4				251±4			60±3				21.15

破断拉力是工作拉力的4倍。

G100羊角滑钩

型号									工作拉力 (T)				A±0.5		B±1			L±2.5				H±1		E±1.5					净重 (kg)
代码					规格				工作拉力 (T)				A±0.5		B±1			L±2.5				H±1		E±1.5					净重 (kg)
JT-YMVFD					1.4T				1.4				7.5		32			109				21		18.5					0.33
					1.4T				1.4				7.5		32			109				21		18.5					0.33			2.5T				2.5				9.5		37			134				27.5		25					0.7
					4T				4				12		48			161.5				33.5		28					1.3
					6.7T				6.7				15		59			203				42		38					2.3
					10T				10				18.5		70			248				50		44					3.6
					16T				16				25		85			297				56		52					7
					19T				19				27		100			326				62		66					12.1

破断拉力是工作拉力的4倍。
