圆形双头螺纹支柱

图片仅供参考

圆形双头螺纹支柱

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

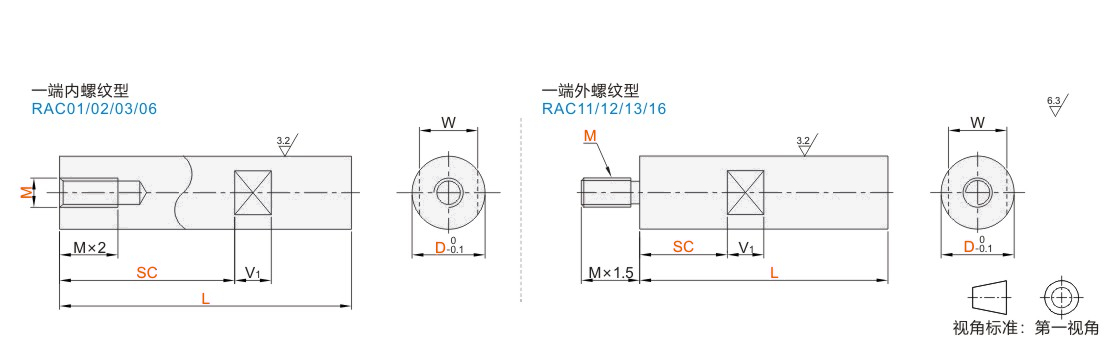

一端内螺纹型/一端外螺纹型

代码	代码分类	材质	表面处理
JT-PBMSD	带扳手槽型 / 一端内螺纹型	SS400	—
JT-PBMDD	带扳手槽型 / 一端外螺纹型	SS400	—
JT-PBMSU	带扳手槽型 / 一端内螺纹型	SS400	发黑
JT-PBMDU	带扳手槽型 / 一端外螺纹型	SS400	发黑
JT-PBMSQ	带扳手槽型 / 一端内螺纹型	SS400	无电解镀镍
JT-PBMDQ	带扳手槽型 / 一端外螺纹型	SS400	无电解镀镍
JT-PBMSX	带扳手槽型 / 一端内螺纹型	SUS304	—
JT-PBMDX	带扳手槽型 / 一端外螺纹型	SUS304	—

L	公差
15~300	±0.2
301~600	±0.3
601~1020	±0.4

Q235材质的产品出货时带有防锈油。

选型参数

选型表

型号		最小单位1		M													W	V1
代码	D	L	SC	M													W	V1
一端内螺纹型 JT-PBMSD JT-PBMSU JT-PBMSQ JT-PBMSX 一端外螺纹型 JT-PBMDD JT-PBMDU JT-PBMDQ JT-PBMDX	5	15~60	0~50	2.6 3													4	10
	6	15~60	0~50	3 4													5
	8	20~160	0~150	3 4 5													7
	10	20~360	0~350	4 5 6													8
	12	25~420	0~398	5 6 8													10	12
	15	35~520	0~508	6 8 10													13
	20	40~520	0~508	6 8 10 12													17
	25	55~620	0~608	6 8 10 12 16													22
	30	65~720	0~705	6 8 10 12 16 20													27	16
	35	80~820	0~805	8 10 12 16 20													30	16
	40	80~920	0~900	10 12 16 20 24													36	20
	50	80~ 1020	0~1000	12 16 20 24													41	20

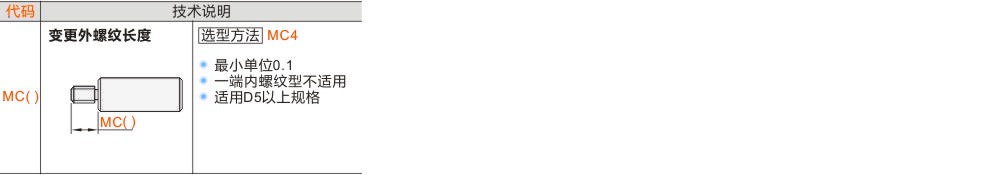

可选加工参数

产品名称

暂未上传文档资料
