方形外装式拉手

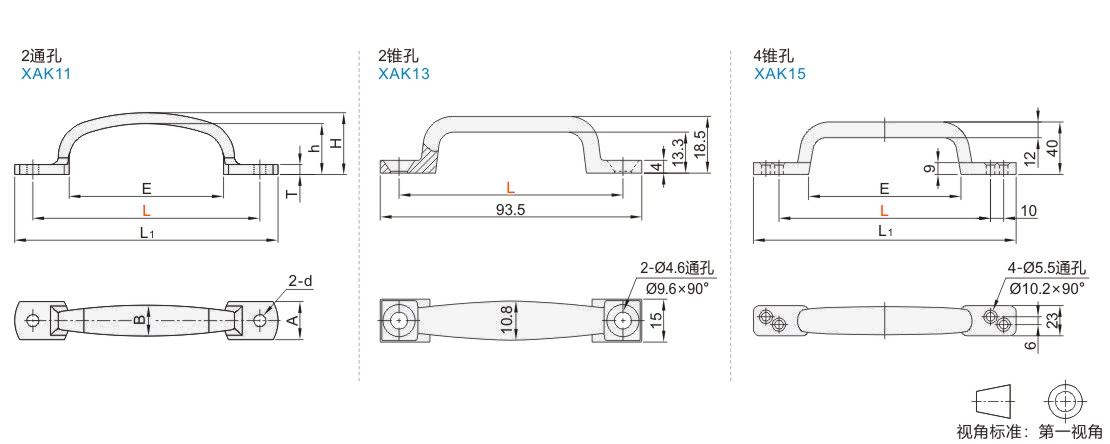

图片仅供参考

方形外装式拉手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装孔	材质	表面处理	类型
JT-TBODD	2通孔	SUS304	镜面抛光	外装型 ● 扁型
JT-TBODQ	2锥孔	ZDC	镀珍珠铬	外装型 ● 扁型
JT-TBODO	4锥孔	SUS316	镜面抛光	外装型 ● 扁型

选型参数

2通孔

型号													L1					H			A				B					E		h					T		d					容许负载（N）			参考重量 (kg/pcs)
代码							L						L1					H			A				B					E		h					T		d					容许负载（N）			参考重量 (kg/pcs)
JT-TBODD							105						120					30			21				17					70		24					5		5.5					500			0.18
							115						130					33												78		27					5		5.5								0.19
							125						140					34												90		28					5.5		6.5								0.21

2锥孔

型号								参考重量 (kg/pcs)
代码							L	参考重量 (kg/pcs)
JT-TBODQ							79	0.29

4锥孔

型号								L1							E			负载 (Kg)						参考重量 (kg/pcs)
代码							L	L1							E			负载 (Kg)						参考重量 (kg/pcs)
JT-TBODO							161	200							116			75						0.34
							192	233							149									0.36
							210	252							168									0.41
