输送机滚轮轴承安装座方头型

图片仅供参考

输送机滚轮轴承安装座方头型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	安装孔方向	材质 / 本体	材质 / 轴承	表面处理	类型
JT-OKBUD	外侧	A6061	钢	本色阳极氧化	轴承型 ● 方头型
JT-OKBUU	外侧	A6061	钢	黑色阳极氧化	轴承型 ● 方头型
JT-OKBUQ	内侧	A6061	钢	本色阳极氧化	轴承型 ● 方头型
JT-OKBUF	内侧	A6061	钢	黑色阳极氧化	轴承型 ● 方头型
JT-OKBUO	中心侧	A6061	钢	本色阳极氧化	轴承型 ● 方头型
JT-OKBUX	中心侧	A6061	钢	黑色阳极氧化	轴承型 ● 方头型
JT-OKBUL	中心侧	S45C	钢	无电解镀镍	轴承型 ● 方头型

轴承采用压入式
轴承精度：GB/T 307.1 0级
相当于：JIS B 1514 0级

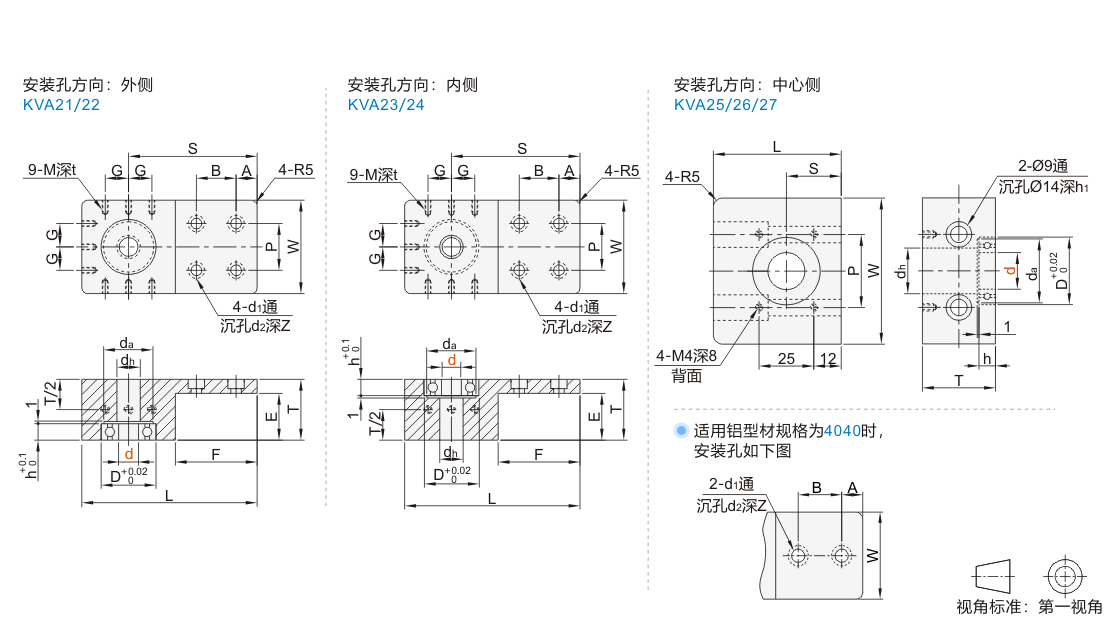

选型参数

安装孔方向：外侧/内侧

型号		d	L	T	W	E	F	A	B	G	M	t	P	S	d1	d2	Z
代码	适用铝型材规格	d	L	T	W	E	F	A	B	G	M	t	P	S	d1	d2	Z
JT-OKBUD JT-OKBUU JT-OKBUQ JT-OKBUF	2040	10 12 15	100	30	40	20	50	12	26	10	M4	6	20	80	5.5	9	5.5
	4040	10 12 15	110	52	40	40	60	15	28	10	M4	6	—	90	9	14	9
	3060	15 17 20	130	40	60	30	60	15	28	15	M5	7.5	30	100	6.5	11	6.5
	4080	15 17 20	150	52	80	40	70	18	34	20	M6	9	40	110	9	14	9

安装孔方向：外侧/内侧（轴承尺寸表）

d	使用轴承型号	D	da	h	dh
10	BAY6200ZZ	30	26	9	12
12	BAY6201ZZ	32	28	10	15
15	BAY6002ZZ	32	28	9	18
17	BAY6303ZZ	47	42	14	20
20	BAY6204ZZ	47	42	14	23

安装孔方向：中心侧

型号		d	L	W	P	T	S	h1
代码	适用铝型材规格	d	L	W	P	T	S	h1
(A6061) (S45C) JT-OKBUO JT-OKBUL JT-OKBUX	3060	10 12 15	50	60	30	30	20	20
(A6061) (S45C) JT-OKBUO JT-OKBUL JT-OKBUX	4080	15 17 20	70	80	40	40	30	30

安装孔方向：中心侧(轴承尺寸表)

d	使用轴承型号	D	da	dh	h
10	BAY6000ZZ	26	24	13	8
12	BAY6001ZZ	28	26	16	8
15	BAY6902ZZ	28	26	17	7
17	BAY6003ZZ	35	33	20	10
20	BAY6904ZZ	37	35	25	9

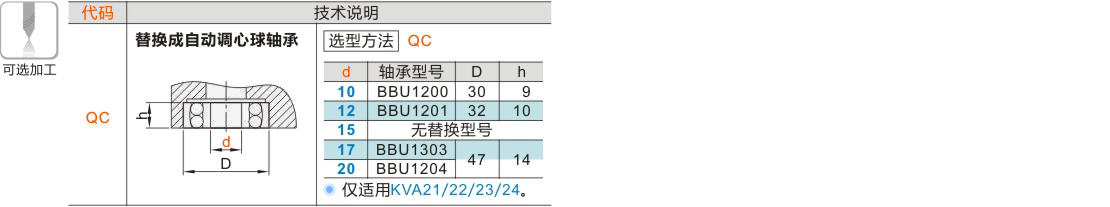

可选加工参数
