暗式可折叠外装拉手

图片仅供参考

暗式可折叠外装拉手

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 拉手本体	材质 / 手柄部	表面处理/颜色 / 拉手本体	表面处理/颜色 / 手柄部	适用 / 半导体行业	类型
JT-TBMMX	ADC12	ADC12	喷涂(银色)	喷涂(黑色)	—	可折叠型
JT-TBMML	ADC12	ADC12	喷涂(黑色)	喷涂(黑色)	—	可折叠型
JT-TBMMM	ZDC	ZDC	喷塑(黑色)	喷塑(灰色)	—	可折叠型
JT-TBMMG	ZDC	ZDC	喷砂(镀铬)	喷砂(镀铬)	—	可折叠型
JT-TBMGS	SUS304	SUS304	拉丝	拉丝	是	可折叠型

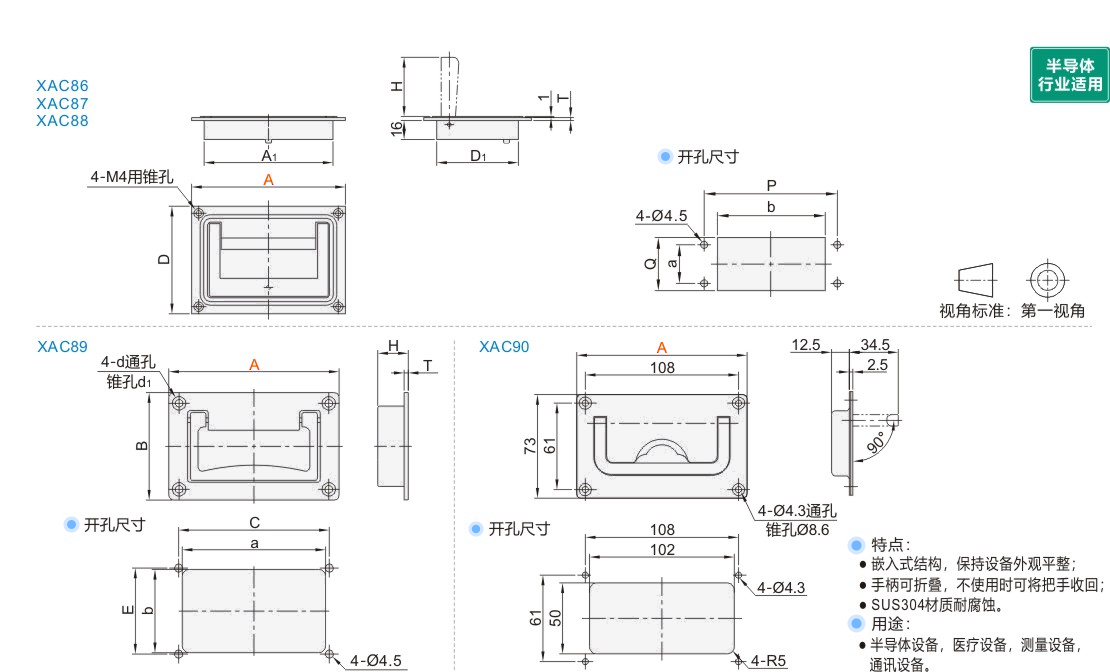

选型参数

型号		A1	D	D1	H	T	开孔尺寸				参考重量 (kg/pcs)
代码	A	A1	D	D1	H	T	P	Q	b	a	参考重量 (kg/pcs)
JT-TBMMX JT-TBMML	130	109	91	69	50	2.5	118	70	110	79	0.19
JT-TBMMX JT-TBMML	200	169	80	71	51	2.5	184	73	171	50	0.28
JT-TBMMM	130	108.4	91	68.4	48.6	3	118	69	108.5	79	0.41

JT-TBMMG

型号		B	H	T	d	d1	开孔尺寸				参考重量 (kg/pcs)
型号							开孔尺寸					代码	A	C	E	b	a
JT-TBMMG	95						60	17	2.3	4.2		7.5	84	48	46.5	80	0.30
JT-TBMMG	112	70	2.5	9	99.5	58	53	17	95	4.2	0.35

JT-TBMGS

型号		负载(Kg)	参考重量 (kg/pcs)
代码	A	负载(Kg)	参考重量 (kg/pcs)
JT-TBMGS	120	15	0.25
