丝杠外径D(mm) *

丝杠长度L(mm) *

154~1200/0.5

台阶长度F(mm) *

2~320/0.5

台阶长度S(mm) *

2~320/0.5

台阶直径V(mm) *

台阶直径Q(mm) *

左旋螺纹长度X(mm) *

50~557/0.5

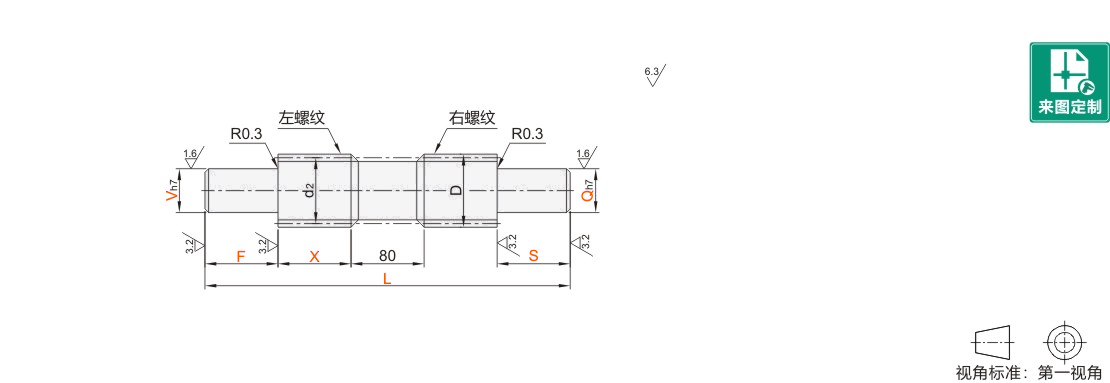

30度梯形丝杠两端一阶型双向旋向

图片仅供参考

30度梯形丝杠两端一阶型双向旋向

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	材质	表面处理	类型
JT-IQPUU	一端左旋一端右旋	S45C	发黑	两端一阶型
JT-IQPUX	一端左旋一端右旋	SUS303	—	两端一阶型

丝杠端部存在工艺孔。

选型参数

选型表

型号		最小单位0.5			V·Q 选择	最小单位0.5	螺距 P	有效直径 d2	螺纹牙根直径 (min)	螺纹升角
代码	D	L	F	S	V·Q 选择	X	螺距 P	有效直径 d2	螺纹牙根直径 (min)	螺纹升角
JT-IQPUU JT-IQPUX	8	154~500	3≤F≤V×8 V、Q为6~9时 3≤F≤V×6	3≤S≤Q×8 V、Q为6~9时 3≤S≤Q×6	6	请根据使用要求指定尺寸。	1.5	7.25	5.9	3°46´
	10	154~1000			6 7		2	9	7.2	4°03´
	12				6 7 8 9		2	11	9.2	3°19´
	14				7 8 9 10		3	12.5	10.1	4°22´
	16	154~1200			8 9 10 12		3	14.5	12.1	3°46´
	18				8 9 10 12		4	16	13.1	4°33´
	20				8 9 10 12 14 15		4	18	15.1	4°03´
	22				8 9 10 12 14 15		5	19.5	16.1	4°40´
	25				9 10 12 14 15 16 17			22.5	19	4°03´
	28				10 12 14 15 16 17 20			25.5	22	3°34´
	32				12 14 15 16 17 20 25		6	29	24.5	3°46´
	36				15 16 17 20 25			33	28.5	3°19´
	40				16 17 20 25 30			37	32.5	2°57´
	50	200~1200			25 30 35 40		8	46	40.4	3°10´

Q尺寸14、20与数字式位置显示器配合使用(数字式位置显示器详见怡合达电商平台)。

D=8时，2≤F≤V×7，2≤S≤Q×7

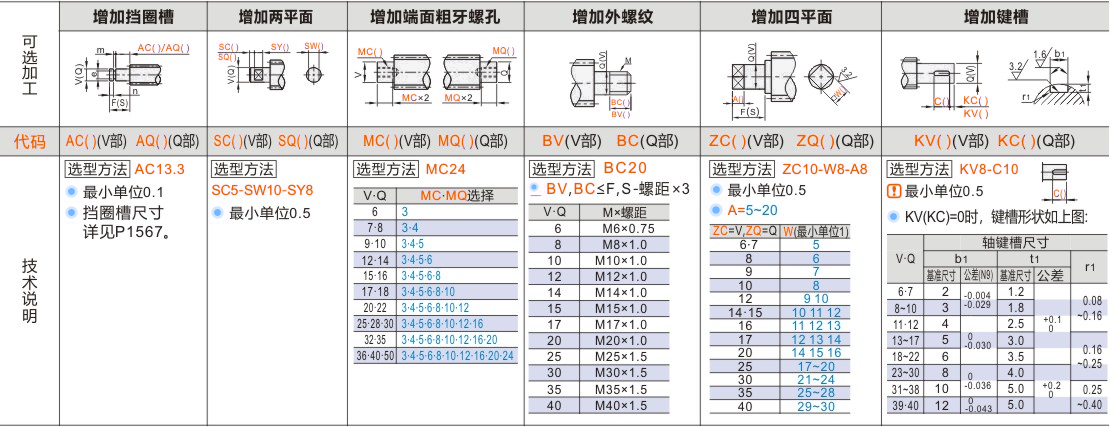

可选加工参数
