十字环联轴器螺钉夹紧型

图片仅供参考

十字环联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 间隔环	表面处理 / 主体	附件	类型
JT-NXDSX	铝合金	PEEK(聚醚醚酮)	阳极氧化	内六角圆柱头螺钉	螺钉夹紧型

特点
十字环式浇性联轴器；
两端本体与间隔环的滑动可以允许偏心、偏角。
用途：主要用于显示器生产设备、半导体生产设备。

选型参数

选型表

型号		d-e
代码	规格	d-e
JT-NXDSX	20	d	5	6	8
	20	e	5 6 8	6 8	8
	25	d	8	10
	25	e	8 10	10
	32	d	10	11	12	14
	32	e	10 11 12 14	11 12 14	12 14	14

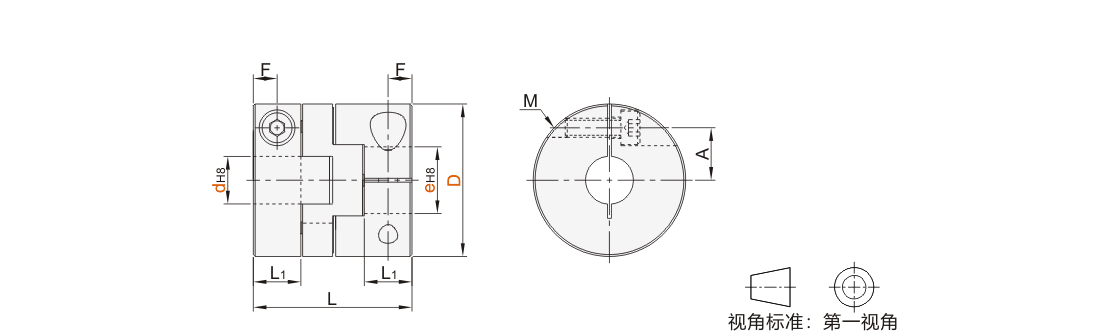

尺寸性能表

型号		L	L1	F	M	A	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速*1 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差		重量 (g)
代码	D	L	L1	F	M	A	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速*1 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	重量 (g)
JT-NXDSX	20	22.1	7	3.5	M2.5	6.5	1	0.7	1.4	31000	7.4×10^-7	93	1.3	2	13
	25	27.2	8	4	M3	9	1.5	1.2	2.4	25000	2.2×JT-SLOFODS-6	140	1.5		24
	32	33.3	10	5	M4	11	2.5	2.8	5.6	19000	7.3×JT-SLOFODS-6	350	2		48

*1根据孔径尺寸不同，轴的可传递摩擦力矩有时会比联轴器的额定扭矩小。
惯性力矩和重量按最大孔径计算。
