直柱型滑动轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	使用温度	颜色	类型
JT-JXVSD	尼龙66 （PA66）	-40~130℃	深灰色	直柱型 ● 高承载型
JT-JXVSU	尼龙66 （PA66）	-40~130℃	深灰色	带肩型 ● 高承载型

特点：自润滑，免维护，耐脏污，高性价比。
用途：适用于中高负载、中等速度和中等温度。
该产品为压配式衬套，内径公差为压入座孔H7后公差，压入后采用通止规进行测量(自由状态下请勿用卡尺进行测量)。
安装时保证H7座孔表面光滑、平整，安装端倒角25°。禁止直接击打端面，避免产品变形影响尺寸。
推荐配套轴公差：h9。

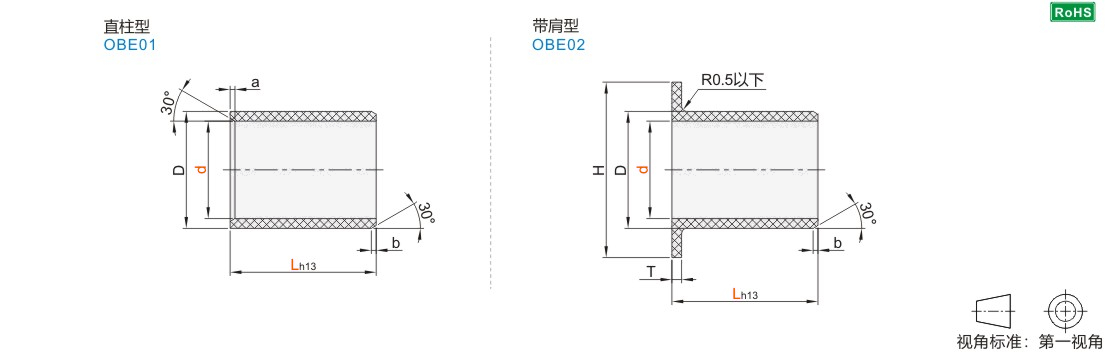

选型参数

直柱型

型号		d公差	L	D	a	b
代码	d	d公差	L	D	a	b
JT-JXVSD	3	+0.054 +0.014	3 6	4.5	0.5	0.3
	4	+0.068 +0.020	4 6	5.5
	5		5 8 10	7
	6		4 5 6 8 10	8
	8	+0.083 +0.025	5 6 8 10 12 15	10		0.5
	10	+0.083 +0.025	5 6 8 10 12 15 20	12
	12	+0.102 +0.032	6 8 10 12 15 20 25	14
	14		8 10 15 20 25	16		0.8
	15		10 12 15 20 25	17
	16		10 12 15 20 25	18
	18		10 12 15 20 25	20
	20	+0.124 +0.040	10 15 20 25 30	23
	25		12 15 20 25 30 35	28
	30		15 20 25 30 35 40	34
	35	+0.150 +0.050	20 25 30 40 50	39		1.2
	40		20 30 40 50	44
	45		40 50	50
	50		20 25 30 40 50	55

带肩型

型号		d公差	L	D	H	T	b
代码	d	d公差	L	D	H	T	b
JT-JXVSU	3	+0.054 +0.014	3 5	4.5	7.5	0.75	0.3
	4	+0.068 +0.020	3 4 6	5.5	9.5	0.75
	5		4 5 10	7	11	1
	6		4 5 6 8 10	8	12
	8	+0.083 +0.025	4 5.5 7.5 10 15	10	15		0.5
	10	+0.083 +0.025	5 6 7 9 10 12 15	12	18
	12	+0.102 +0.032	5 6 7 9 10 12 15 17 20	14	20
	14		8 10 12 15 17 21	16	22		0.8
	15		9 12 17 20	17	23
	16		9 12 17 21	18	24
	18		9 12 17 22 30	20	26
	20	+0.124 +0.040	11.5 16.5 21.5	23	30	1.5
	25		11.5 16.5 21.5 30	28	35	1.5
	30		16 20 26 37 45	34	42	2
	35	+0.150 +0.050	12 16 26 36	39	47		1.2
	40		20 30 40 50	44	52
	45		15 30 50	50	58
	50		10 40 50	55	63
