方形丝杠支座组件（侧面带孔、带注油嘴）
图片仅供参考
收藏 分享

方形丝杠支座组件（侧面带孔、带注油嘴）

产品属性： 性价比 标准型 类型 侧面带孔型 销售方式 单件 材质 S45C+SUJ2 产品名称 方形丝杠支座组件 轴承类型 角接触轴承 5级 负载 标准负载 精度等级 精密型 固定方向 垂直/侧面 支撑位置 固定侧 注油嘴 有 种类筛选 丝杠支座组件
产品型号： 请点击左侧选项进行选型
代码材质 / ①③⑥材质 / ④表面处理 / ①③④⑥类型
JT-IVXXUS45CSUJ2发黑精密型 ● 固定侧
JT-IVNXUS45CSUJ2无电解镀镍精密型 ● 固定侧
JT-IVSXUS45CSUJ2镀黑铬精密型 ● 固定侧

①②③为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的角接触球轴承、最适用于
    高精度、高速旋转用途。

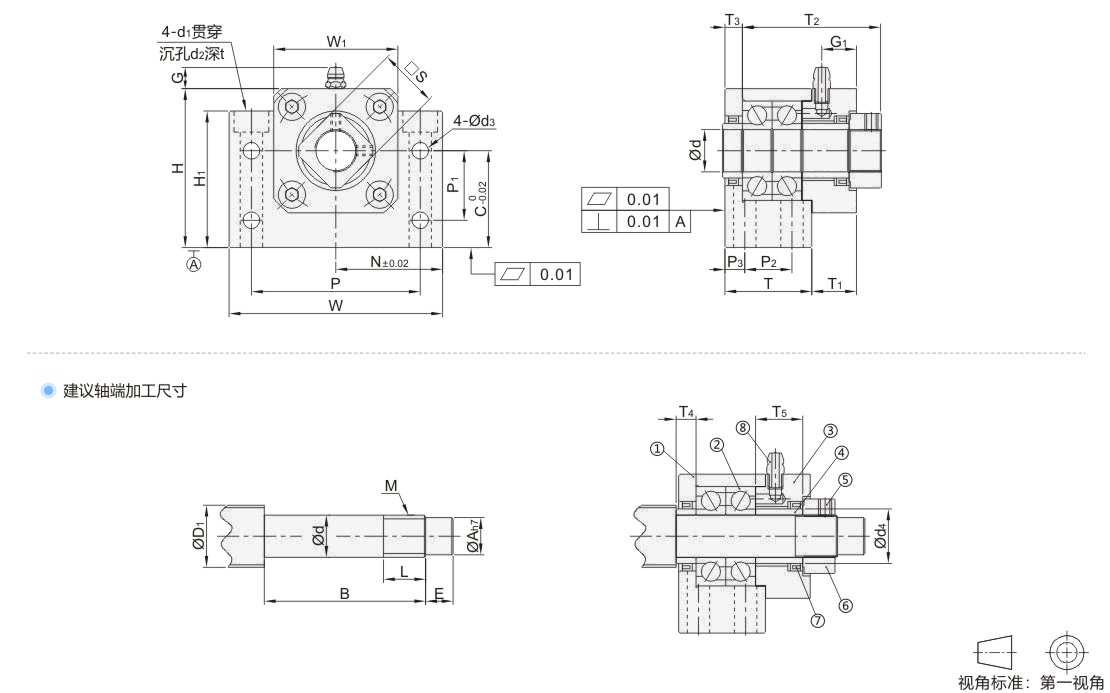

构成零件

编号零件名称数量
①轴承座本体1
②角接触球轴承 5级1对
③轴承盖1
④间隔环2
⑤内六角紧定螺丝附铜片2
⑥支座用螺母1
⑦油封2
⑧注油嘴1

选型参数

选型表

型号
Ød
C
T
T1
T2
T3
W
H
W1
H1
P
N
P1
P2
P3
G
G1
Ød1
Ød2
t
Ød3
S
油封
适用
轴径
d4
建议轴端加工尺寸
搭配丝
杠轴径		轴端部
外径		轴端部
加工尺寸		公称螺纹间隔环
长度
代码规格ØD1Ød
ØABEMLT4T5
JT-IVXXU

JT-IVNXU

JT-IVSXU		1717393518567866450556843281989149148.56.62424.425/2817-0.005
-0.014		156523M17×P1.017719
2020343520558886052507044221989169148.56.63027.425/2820-0.005
-0.014		176525M20×P1.017820
252548422368910680647085533322109191117.51193531.430/32/3625-0.005
-0.014		208030M25×P1.520923
3030514521.574.5912889767810264332311917.5142013114037.44030-0.005
-0.015		258638M30×P1.525922.5
3535525021771214096887911470352612917142013115044.44535-0.008
-0.018		309345M35×P1.5281222
404060612792.5151601101009013080373314923182617.5145049.450/5540-0.008
-0.018		3511450M40×P1.5351531.5
