滚珠直线滑台沉孔型定位孔型

图片仅供参考

滚珠直线滑台沉孔型定位孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

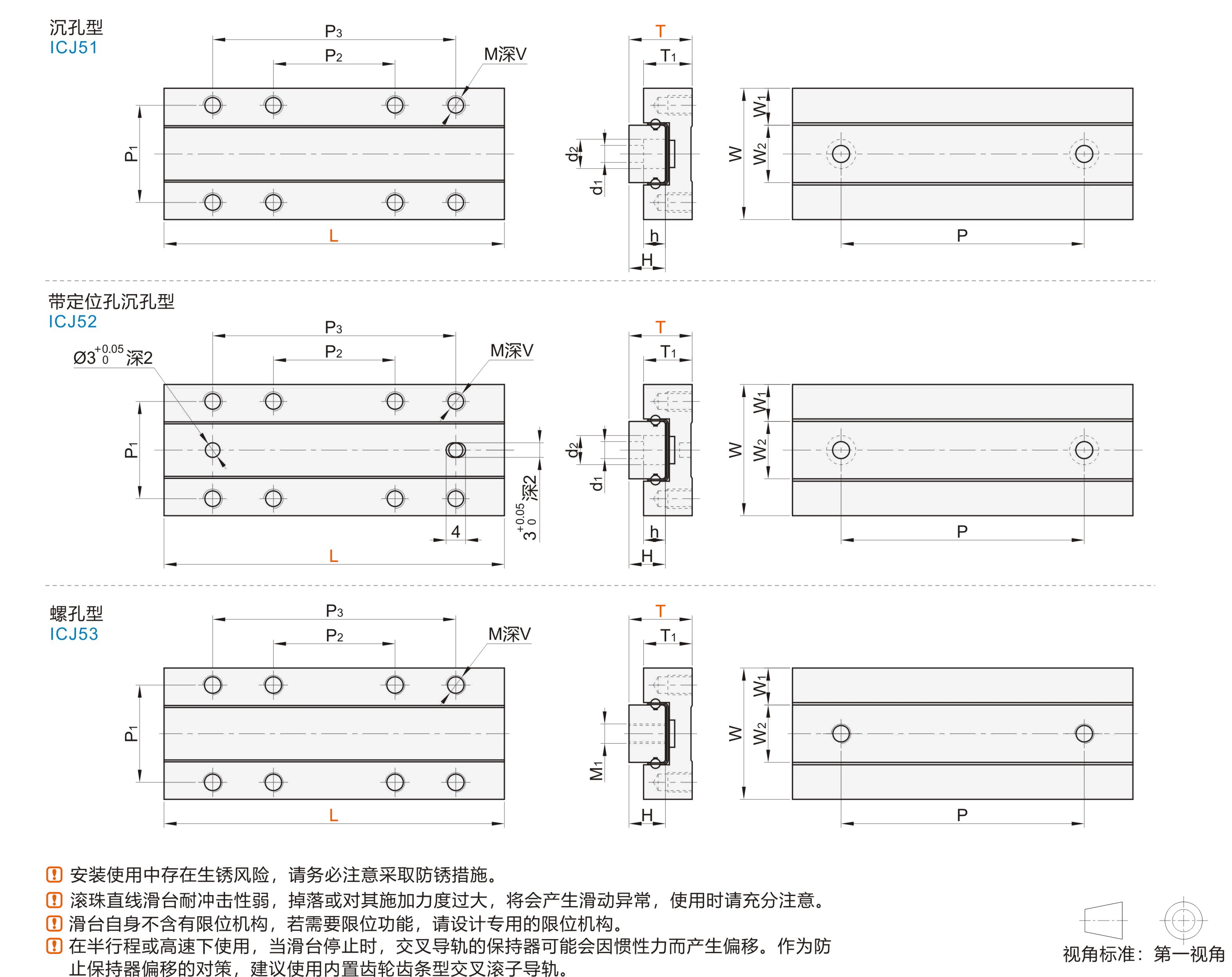

代码	主体/导轨 / 材质	保持架 / 材质	滚柱 / 材质	主体/导轨 / 硬度	类型
JT-HMLOD	SUS440C	SUS304	SUJ2	56HRC~	沉孔型
JT-HMLOU	SUS440C	SUS304	SUJ2	56HRC~	带定位沉孔型
JT-HMLOQ	SUS440C	SUS304	SUJ2	56HRC~	螺孔型

选型参数

型号			行程	W1	滑块尺寸						导轨尺寸					基本额定负载		静态容许扭曲力矩			重量 (g)	滑台移动精度(μm)
代码	T	L	行程	W1	W	P1	P2	P3	M深V	T1	W2	H	d1×d2×h	M1	P	C(动) N	Co(静) N	MR (N·m)	MP (N·m)	MY (N·m)	重量 (g)	中心平行度	侧边平行度
沉孔型 JT-HMLOD 带定位孔沉孔型 JT-HMLOU 螺孔型 JT-HMLOQ	6	25	±7	3.55	12	8	15	—	M2深1.5	4.5	4.9	4	2.4×3.5×1	M2.5	15	332	720	1.7	1.1	1.1	10	8	12
	6	40	±9.5	3.55	12	8	15	30	M2深1.5	4.5	4.9	4	2.4×3.5×1	M2.5	30	513	1337	3.2	2.2	2.2	16
	8	25	±7	5.1	17	12	15	—	M2.5深3	6.5	6.8	4.7	2.4×4.2×2.3	M3	15	534	1080	3.5	1.9	1.9	20
	8	40	±10	5.1	17	12	15	30	M2.5深3	6.5	6.8	4.7	2.4×4.2×2.3	M3	30	818	1980	6.4	3.8	3.8	33
	10	35*	±11	5.55	20	15	20	—	M3深3.5	7.8	8.9	5.5	3.5×6×3.5	M4	20	882	1714	7.1	4.1	4.1	40
	10	55*	±14	5.55	20	15	20	40	M3深3.5	7.8	8.9	5.5	3.5×6×3.5	M4	40	1603	3427	14.3	8.3	8.3	65	10	16
	13	45*	±13	7.6	27	20	25	—	M4深5	10	11.8	7.5	3.5×6×4.5	M4	25	1383	2834	15.5	8.0	8.0	93	8	12
	13	70*	±18	7.6	27	20	25	50	M4深5	10	11.8	7.5	3.5×6×4.5	M4	50	2141	5263	28.8	15.0	15.0	146	10	16

JT-HMLOU带定位孔沉孔型仅有带 * 号的规格。 1kgf=9.81N

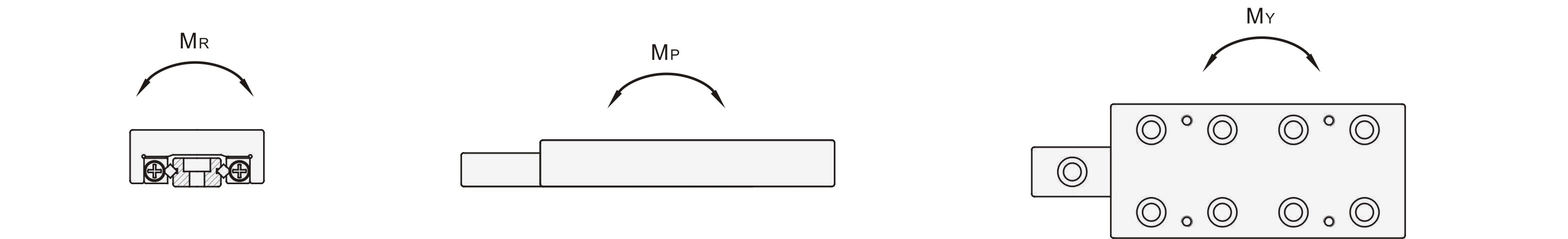

静态容许扭曲力矩

静态容许扭曲力矩，MR、MP、MY请参考参数表。
