螺纹套 无舌型/自攻开槽型/插销型
图片仅供参考
收藏 分享

螺纹套 无舌型/自攻开槽型/插销型

产品属性： 大类 螺纹套 螺纹种类 粗牙 形状筛选 螺纹套 种类筛选 螺纹套
产品型号： 请点击左侧选项进行选型
代码材质表面处理类型
JT-XIGQDSUS304一无舌型 ● 粗牙
JT-XIGQU一一无舌型 ● 粗牙
JT-XIGQQ一一无舌型 ● 粗牙
JT-XIGQF一一无舌型 ● 粗牙
JT-XIGXD碳素钢镀彩锌*自攻开槽型 ● 粗牙
JT-XIGLDSUS304一自攻开槽型 ● 粗牙
JT-XIGMDSUS303一插销型 ● 薄壁型 ● 粗牙
JT-XIGMXSUS303一插销型 ● 厚壁型 ● 粗牙

*JT-XIGXD不同批次产品有轻微色差！




选型参数

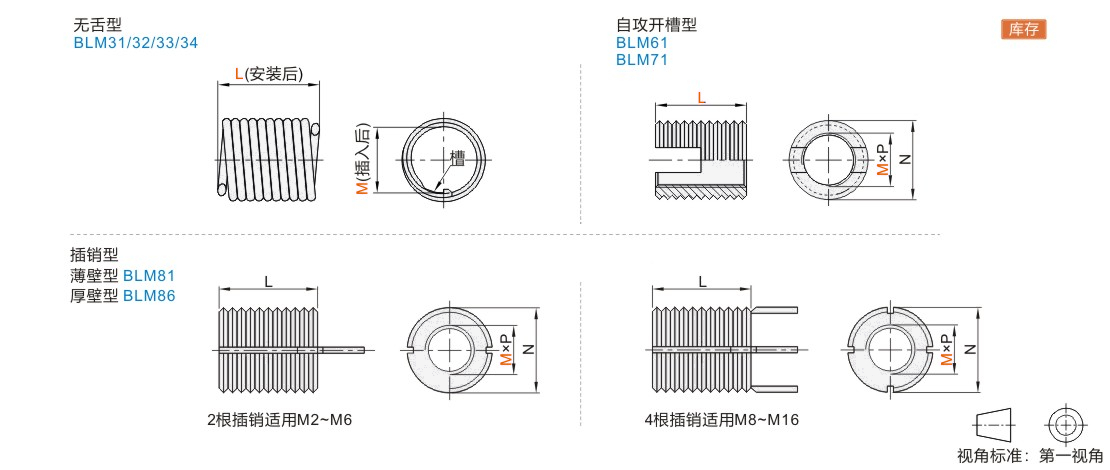

无舌型

型号L螺距XM圈数安装前长度
(参考值)		外径建议选用
钻头直径
代码Mmin.max.
(SUS304)
JT-XIGQD		2.5 2.5 0.451M3.61.503.23.72.6
3.8 1.5M5.92.05
5 2M8.22.76
3 3 0.51M4.21.493.74.353.1
4.5 1.5M6.82.68
6 2M9.43.88
4 4 0.71M42.185.055.64.2
6 1.5M6.63.93
8 2M9.15.03
5 5 0.81M4.43.146.256.85.2
7.5 1.5M7.14.38
10 2M9.96.32
6 6 1.01M4.34.JT-VMPSLCSFZMPNZFZ7.47.956.2
9 1.5M6.95.64
12 2M9.68.JT-VMPSLCSFZMPNZFZ
8 8 1.251M4.85.089.810.358.3
12 1.5M7.78.08
16 2M10.610.85
10 1.51M56.1811.9512.510.4
10 15 1.5M8.19.9
20 2M11.214.83
(磷青铜)
JT-XIGQU		3 4.5 0.51.5M6.82.683.74.353.1
6 2M9.43.88
(Nitronic60)
JT-XIGQQ		3 3 0.51M4.21.493.74.353.1
4.5 1.5M6.82.68
6 2M9.43.88
4 4 0.71M42.185.055.64.2
6 1.5M6.63.93
8 2M9.15.03
5 5 0.81M4.43.146.256.85.2
7.5 1.5M7.14.38
10 2M9.96.32
6 6 11M4.34.JT-VMPSLCSFZMPNZFZ7.47.956.2
9 1.5M6.95.64
12 2M9.68.JT-VMPSLCSFZMPNZFZ
(incomelX-750)
JT-XIGQF		5 5 0.81M4.43.146.256.85.2
7.5 1.5M7.14.38
10 2M9.96.32
6 6 11M4.34.JT-VMPSLCSFZMPNZFZ7.47.956.2
9 1.5M6.95.64

自攻开槽型

型号
L
螺距
P
外螺纹
N
参考钻孔直径
钻孔
深度
代码M塑胶铝合金铸铁
JT-XIGXD
JT-XIGLD		3 6 0.5M5×0.54.5~4.64.6~4.74.7~4.88
4 8 0.7M6.5×0.755.8~5.96.0~6.16.1~6.210
5 10 0.8M8×1.07.1~7.27.3~7.57.5~7.613
6 14 1.0M10×1.59.0~9.29.2~9.39.3~9.417
8 15 1.25M12×1.510.8~11.011.0~11.211.2~11.418
10 18 1.5M14×1.512.8~13.013.0~13.313.2~13.422
12 22 1.75M16×1.514.8~15.015.0~15.315.2~15.426

 插销型

型号
螺距
P
L
外螺纹
N
安装参数
代码M钻孔尺寸底孔螺纹尺寸
薄壁型
JT-XIGMD		M20.43M4×0.73.4M4×0.7
M2.50.453.8M4.5×0.753.9M4.5×0.75
M30.54.2M5×0.84.4M5×0.8
M40.75.2M6×0.755.5M6×0.75
M50.88M8×1.256.9M8×1.25
M61.010M10×1.258.8M10×1.25
M81.2512M12×1.2510.8M12×1.25
M101.514M14×1.512.8M14×1.5
M121.7516M16×1.514.75M16×1.5
厚壁型
JT-XIGMX		M40.78M8×1.256.9M8×1.25
M50.810M10×1.258.8M10×1.25
M61.012M12×1.2510.8M12×1.25
M81.2514M14×1.512.8M14×1.5
M101.516M16×1.514.75M16×1.5
M121.7518M18×1.516.75M18×1.5
M142.020M20×1.518.75M20×1.5
M1622M22×1.520.5M22×1.5
