圆弧齿同步轮 H3M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理	附件紧定螺钉 / 材质
EAT01	H3M	3	铝合金	铝合金	本色阳极氧化	SUS304
EAT02	H3M	3	铝合金	铝合金	黑色阳极氧化	ML40Cr
EAT05	H3M	3	铝合金	铝合金	硬质阳极氧化	ML40Cr
EAT12	H3M	3	S45C	SPCC	发黑	ML40Cr
EAT13	H3M	3	S45C	SPCC	喷砂镀镍	ML40Cr
EAT15	H3M	3	S45C	SPCC	镀硬铬	ML40Cr
EAT18	H3M	3	SUS304	SUS304	—	SUS304

硬质阳极氧化处理的表层硬度为300HV~ 。
镀硬铬镀层厚度3~5µm，表层硬度600HV~ 。
小部分加工部位可能无表面处理。

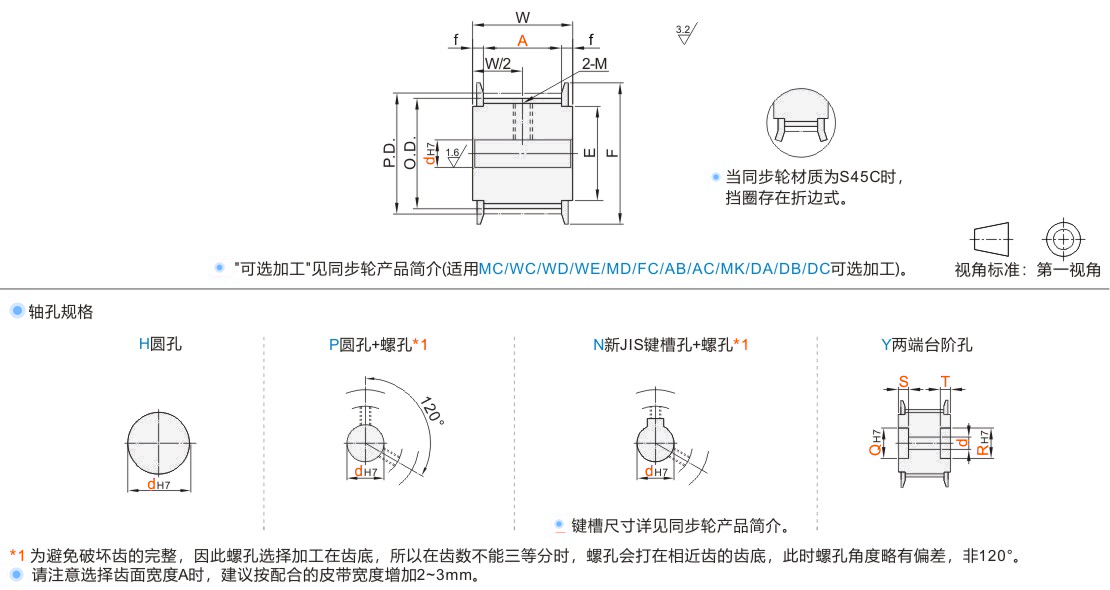

轴孔P·N螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
4~5	M3	M3×3
6~17	M4	M4×3
18~33	M5	M5×4
34~42	M6	M6×5

选型参数

选型表

型号		A 最小单位1	轴孔规格	轴孔规格dH7(最小单位1)				轴孔Y(最小单位1)		P. D.	O. D.	F	E	f	W
代码	齿数	A 最小单位1	轴孔规格	H	P	N	Y	Q·R	S·T	P. D.	O. D.	F	E	f	W
铝合金 JT-VBYSD-H3M JT-VBYSU-H3M JT-VBYSO-H3M S45C JT-VBYDU-H3M JT-VBYDQ-H3M JT-VBYDO-H3M SUS304 JT-VBYDM-H3M	14	7 ~66	H P N Y	4~6	—	—	4	6	0<S≤A 0<T≤A S+T≤A+1	13.37	12.61	16	10	2	A+4
	15			4~6			4	6		14.32	13.56	18	11
	16			4~7			4~5	6~7		15.28	14.52	18	11
	18	7 ~96		4~8	4~5		4~6	6~8		17.19	16.43	20	13
	19			4~9	4~6		4~7	6~9		18.14	17.38	22	14
	20			4~9	4~6		4~7	6~9		19.10	18.34	22	14
	22			4 ~ 10	4~8		4~7	6~9		21.01	20.25	25	16
	24			4 ~ 10	4 ~ 10		6~7	6~9		22.92	22.16	25	16
	25			4 ~ 11	4 ~ 11	8 ~ 11	6~8	10 ~ 11		23.87	23.11	28	18
	26			5 ~ 11	5 ~ 11	8 ~ 11	6~8	10 ~ 11		24.83	24.JT-VMPSLCSFZMPNZFZ	28	18
	28	7 ~ 106		5 ~ 13	5 ~ 13	8 ~ 13	6 ~ 10	10 ~ 12		26.74	25.98	30	20
	30			6 ~ 15	6 ~ 14	8 ~ 14	6 ~ 13	10 ~ 15		28.65	27.89	32	23
	32			6 ~ 17	6 ~ 16	8 ~ 16	6 ~ 15	10 ~ 17		30.56	29.80	35	25
	34			6 ~20	6 ~ 18	8 ~ 18	6 ~ 18	10 ~20		32.47	31.71	40	28
	36			6 ~20	6 ~ 18	8 ~ 18	6 ~ 18	10 ~20		34.38	33.62	40	28
	40			8 ~24	8 ~23	8 ~23	8 ~22	12 ~24		38.20	37.44	44	32
	44			8 ~28	8 ~25	8 ~25	8 ~26	12 ~28		42.02	41.26	48	36
	48			8 ~30	8 ~25	8 ~25	8 ~28	12 ~30		45.84	45.JT-VMPSLCSFZMPNZFZ	50	38
	50			8 ~32	8 ~28	8 ~28	8 ~30	12 ~32		47.75	46.98	52	40
	60			8 ~38	8 ~33	8 ~32	8 ~36	12 ~38		57.30	56.53	61	45
	72			8 ~50	8 ~42	8 ~40	8 ~48	10 ~50		68.76	68.00	74	58

轴孔规格H、Y时，无螺孔。孔径6.35仅适用轴孔规格H、P。孔径9不适用轴孔规格N。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
