20系列三节式轻载滑轨

产品属性: 产品种类 工业滑轨 材质 A6063 表面处理 本色阳极氧化 负载 轻载型 节数 三节式 宽度系列 20系列 缓冲 不带缓冲 滑块形式 无滑块 按压反弹 不可按压反弹 内轨能否抽出 不可抽出 保持/锁定性 无保持/锁定 伸展性 全长伸展 特有安装方式 无 经济款 是 种类筛选 工业滑轨
产品型号: 请点击左侧选项进行选型 重新选型
代码宽度材质表面处理类型
JT-VHNBXS20A6063本色阳极氧化三节式 ● 全长伸展 ● 经济型

特点:

内轨不可抽。

注意:

水平安装使用时,负载能力下降到额定的25%左右(参考)。

安装使用M3螺钉。

按根销售。

依生产批次不同,截面形状有可能有稍微不同。

承载与重量仅供参考。

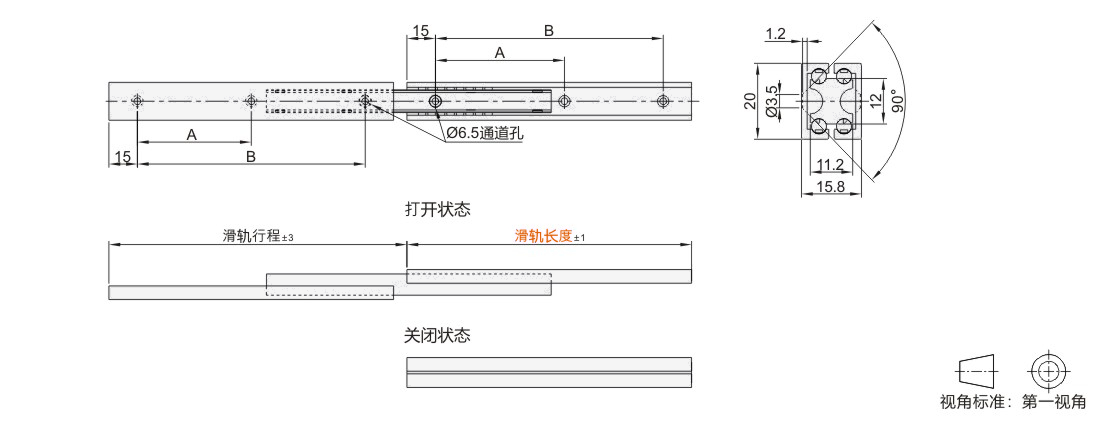

选型参数


选型表

型号滑轨行程AB承重(1副)参考重量
(kg/pcs)
代码滑轨长度
JT-VHNBXS100100—7010.3kgf0.06
150157601209.4kgf0.095
200223851708.5kgf0.13
2502731102207.5kgf0.165
3003451352706.6kgf0.195
3504041603205.7kgf0.23
4004601853704.8kgf0.26
4505252104203.9kgf0.295
5005762354702.9kgf0.33
