带座轴承法兰型双轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理	类型
JT-RNBFSD	不锈钢	A6061	SUS304	本色阳极氧化(哑光)	圆法兰
JT-RNBFSQ	不锈钢	A6061	SUS304	本色阳极氧化(哑光)	方法兰
JT-RNBFSF	不锈钢	SUS304	SUS304	—	方法兰
JT-RNBFSO	不锈钢	A6061	SUS304	本色阳极氧化(哑光)	对边法兰
JT-RNBFSX	不锈钢	SUS304	SUS304	—	对边法兰

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

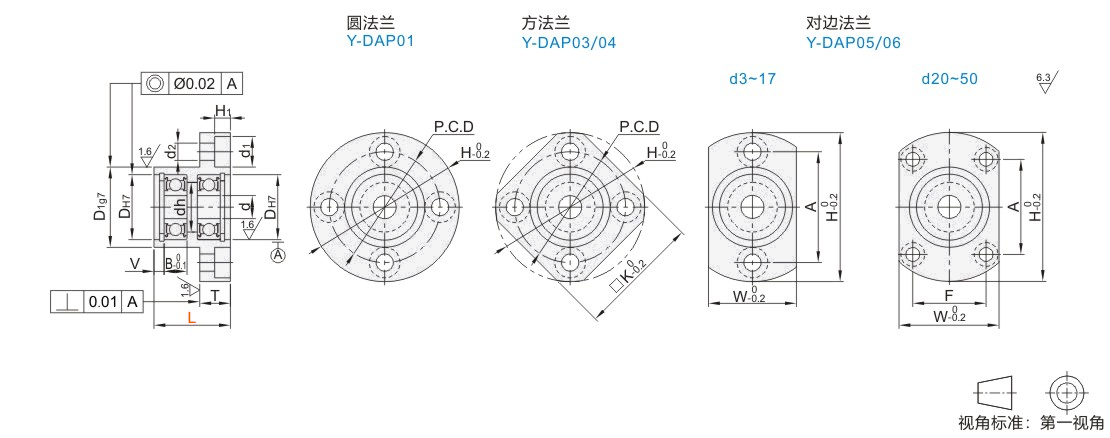

型号			L 选择	d	DH7		B	V	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
代码	轴承型号	密封圈	L 选择	d	DH7		B	V	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
圆法兰 JT-RNBFSD 方法兰 JT-RNBFSQ JT-RNBFSF 对边法兰 JT-RNBFSO JT-RNBFSX	623	ZZ (双盖式） ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈）	20 30	3	10	+0.015 0	4	2.65	33	16	7	7	14	-0.006 -0.024	24	27	24	—	6.5	3.7	3.3
	624			4	13	+0.018 0	5		35	18	7	9	17		26	28	26		8	4.7	4.3
	605			5	14				36	20	8	10	18		26	30	26
	625		25 30	5	16				38	22		12	20	-0.007 -0.028	28	31	28
	606		20 35	6	17		6		39	23		13	21		29	32	29
	626		25 35	6	19	+0.015 0			41	25		15	24		31	34	31
	698			8	19				41	25		15	24		31	34	31
	608				22		7		45	29		18	27		35	36	35
	628				24		8	2.85	47	32		20	30		37	37	37
	6800		20 30	10	19		5	2.65	41	25		15	24		31	34	31
	6900		25 40		22		6	2.65	45	29		19	27		35	36	35
	6000		25 40		26		8	2.85	50	34		22	32	-0.009 -0.034	40	39	40
	6200		30 40		30		9		54	38		24	36	-0.009 -0.034	44	42	44
	6801		25 35	12	21		5		44	29		17	26	-0.007 -0.028	34	35	34
	6901		25 40		24		6		48	31		21	30	-0.007 -0.028	38	38	38
	6001		25 40		28		8		52	36		24	34	-0.009 -0.034	42	40	42
	6201		30 40		32	+0.025 0	10		56	40		26	38	-0.009 -0.034	46	43	46
	6802		25 35	15	24	+0.021 0	5		47	32		20	30	-0.007 -0.028	37	37	37
	6902		25 50		28	+0.021 0	7		57	37	10	25	35	-0.009 -0.034	45	45	45		9.5	5.7	5.3
	6002		30 50		32	+0.025 0	9		60	40		28	38		48	46	48
	6202		35 50		35	+0.025 0	11	3.75	64	44		29	42		52	49	52
	6903		30 40	17	30	+0.021 0	7	2.85	60	38		27	36		48	46	48
	6003		35 50		35	+0.025 0	10	3.75	66	44		31	42		54	50	54
	6203		25 30		40		12	3.95	72	50		34	48		60	54	60
	6804		35 50	20	32		7	3.75	60	40		28	38		48	46	38	29
	6904		35 50		37		9	3.75	69	47	11	34	45		56	54	51	24	11	6.8	6.3
	6004		25 30		42		12	3.95	77	54		36	50		64	59	56	32
	6204		45 50		47		14	3.95	81	58		40	54	-0.010 -0.040	68	62	59	34
	6805		35 50	25	37		7	3.75	69	47		34	45	-0.009 -0.034	56	54	51	24
	6905		35 50		42		9	3.95	77	54		36	50	-0.009 -0.034	64	59	56	32
	6005		40 60		47		12	3.95	88	58	13	41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6205		45 50		52	+0.030 0	15	4.2	94	64		45	60	-0.010 -0.040	78	72	68	39	14	9.2	8.3
	6806		35 60	30	42	+0.025 0	7	3.95	77	54		36	50	-0.009 -0.034	64	59	56	32	11	6.8	6.3
	6906		35 60		47	+0.025 0	9	3.95	88	58		41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6006		40 60		55	+0.030 0	13	4.2	96	66		48	62		80	73	70	40
	6206		50 60		62		16		104	74		55	70		88	79	77	44
	6007		50 60	35	62		14		104	74		55	70		88	79	75	44
	6207		60 80	35	72		17	6	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11.2	11.2
	6008		60 70	40	68		15	5.2	114	82	13	60	78	-0.010 -0.040	96	86	80	54	14	9.2	8.3
	6208		60 80	40	80		18	6	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11.2	11.2
	6010	ZZ (双盖式）	70	50	80		16	6	134	96		74	92		113	—	98	56
	6210	ZZ (双盖式）	90	50	90	+0.035 0	20	7	147	110		83	106		126	—	104	72

※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为不锈钢。
型号6800/6801/6802/6804/6805/6806的轴承为薄壁轴承，适配挡圈为钢材质反向挡圈，挡圈(JT-YXFDX)尺寸详见怡合达电商平台。
