M *

分度销螺纹安装型复位球面型

图片仅供参考

分度销螺纹安装型复位球面型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销头形状	螺纹	主体 / 材质	主体 / 表面处理	销 / 材质	销 / 硬度	销 / 表面处理	弹簧 / 材质	锁紧螺帽 / 有无锁紧螺帽	锁紧螺帽 / 材质	锁紧螺帽 / 表面处理	类型
JT-WBXSD	球面型	细牙	SUM22	发黑	S45C	50~60HRC	发黑	SUS631J1	无	—	—	无旋钮标准型 ● 复位型
JT-WBXDD	球面型	细牙	SUM22	发黑	S45C	50~60HRC	发黑	SUS631J1	有	SS400	发黑	无旋钮标准型 ● 复位型
JT-WBXSU	球面型	细牙	SUS303	一	SUS440C	45HRC	—	SUS631J1	无	—	—	无旋钮标准型 ● 复位型
JT-WBXDU	球面型	细牙	SUS303	一	SUS440C	45HRC	—	SUS631J1	有	SUS303	—	无旋钮标准型 ● 复位型

M8、M8A的销硬度为40~45HRC。

选型参数

选型表

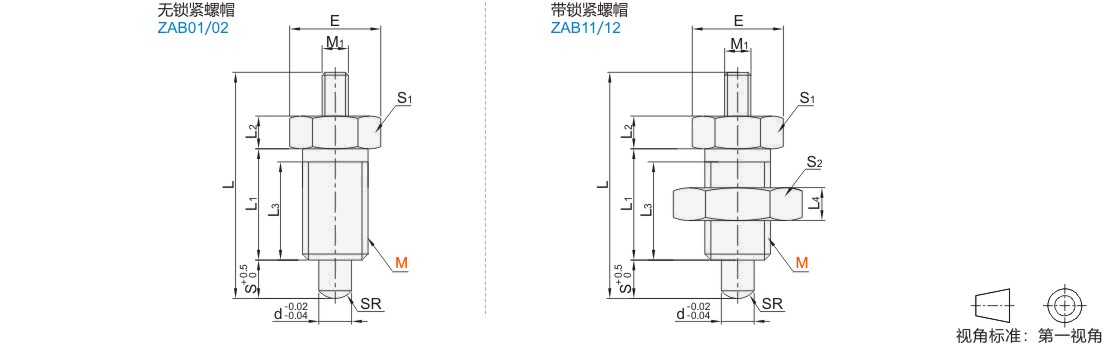

型号		螺距 (细牙)	d	S	E	M1	L	L1	L2	L3	L4	S1	S2	SR	负载(N)
代码	M	螺距 (细牙)	d	S	E	M1	L	L1	L2	L3	L4	S1	S2	SR	min.	max.
无锁紧螺帽 JT-WBXSD JT-WBXSU 带锁紧螺帽 JT-WBXDD JT-WBXDU	8	1	4	4	11.5	M3	30	16	5	14	4	10	13	2	2.9	9.1
	8A		4	6	11.5	M3	32	16	5	14	4	10	13	2	2.9	12.1
	10		5	5	13.8	M4	32	17	5	15	5	12	17	2.5	4.9	11.6
	10A		5	8	13.8	M4	35	17	5	15	5	12	17	2.5	4.9	16.1
	12	1.5	6	6	16.2	M5	39	20	6	17	6	14	19	3	6.4	14.6
	12A		6	10	16.2	M5	44	20	6	17	6	14	19	3	6.4	20.1
	16		8	7	21.9	M6	49	26	8	23	8	19	24	4	7.4	18.1
	16A		8	12	21.9	M6	54	26	8	23	8	19	24	4	7.4	25.1

Kgf=Nx0.101972
