万向调节脚杯

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 螺杆	材质 / 橡胶垫	材质 / 底座	表面处理 / 螺杆	类型
JT-UBSOS	S45C	—	强化聚缩醛 (POM)	镀锌	全强化聚缩醛底座型 ● 无橡胶垫
JT-UBSOO	SUS304	—	强化聚缩醛 (POM)	—	全强化聚缩醛底座型 ● 无橡胶垫
JT-UBSOD	S45C	丁腈橡胶 (NBR)	强化聚缩醛 (POM)	镀锌	全强化聚缩醛底座型 ● 带橡胶垫
JT-UBSOX	SUS304	丁腈橡胶 (NBR)	强化聚缩醛 (POM)	—	全强化聚缩醛底座型 ● 带橡胶垫

特点

橡胶型的底座可使整个底面与地面接触，可防止打滑。
可360°方向倾斜。
标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后
切短的面无表面处理，碳钢会喷漆防锈。

请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总。

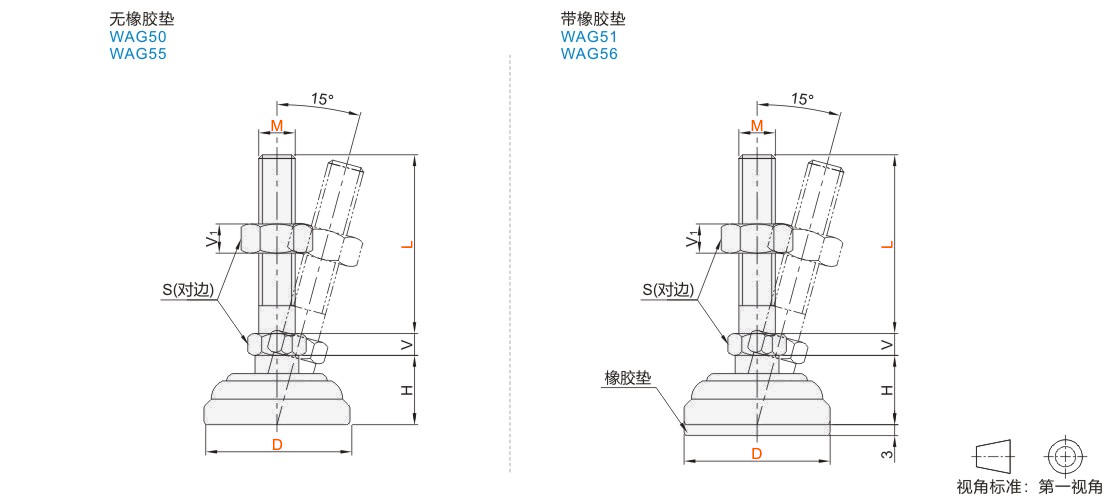

选型参数

选型表

型号		M	L	螺距	V	V1	H	S	承载 (Kg)	参考重量 (Kg/pcs)
代码	D	M	L	螺距	V	V1	H	S	承载 (Kg)	参考重量 (Kg/pcs)
无橡胶垫 JT-UBSOS JT-UBSOO 带橡胶垫 JT-UBSOD JT-UBSOX	40	10	70	1.5	6	8	19	17	300	0.076
		10	100	1.5	6	8	19	17		0.079
		12	70	1.75	7.5	10	20	19		0.108
		12	100	1.75	7.5	10		19		0.110
		16	100	2	10	13		24		0.130
	50	10	70	1.5	6	8	20	17		0.182
		10	100	1.5	6	8	20	17		0.185
		12	60	1.75	7.5	10	21.5	19		0.200
			70							0.210
			100							0.220
		16	50	2	10	13		24		0.260
			80							0.265
			100							0.270
			130							0.280
	60	12	70	1.75	7.5	10	26	19		0.260
		12	100	1.75	7.5	10		19		0.265
		16	70	2	10	13		24		0.290
			100							0.295
			150							0.300
		20	100	2.5	12.5	16	27	30	600	0.320
			150							0.342
			180							0.356
