台阶型六角支柱（两端内螺纹）

图片仅供参考

台阶型六角支柱（两端内螺纹）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-PXLUD	两端内螺纹型 / 标准型	SS400	—
JT-PXLQD	两端内螺纹型 / 台阶指定型	SS400	—
JT-PXLUU	两端内螺纹型 / 标准型	SS400	发黑
JT-PXLQU	两端内螺纹型 / 台阶指定型	SS400	发黑
JT-PXLUQ	两端内螺纹型 / 标准型	SS400	无电解镀镍
JT-PXLQQ	两端内螺纹型 / 台阶指定型	SS400	无电解镀镍
JT-PXLUX	两端内螺纹型 / 标准型	SUS304	—
JT-PXLQX	两端内螺纹型 / 台阶指定型	SUS304	—

L	公差
15~300	±0.2
300.5~620	±0.3
620.5~1020	±0.4

Q235材质的产品出货时带有防锈油。

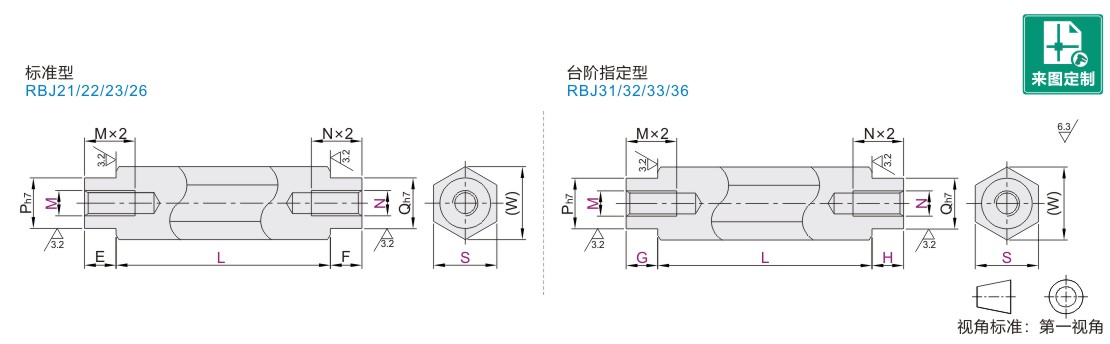

选型参数

标准型

型号		最小单位0.5	M·N	E	F	P	Q	(W)
代码	S	L	M·N	E	F	P	Q	(W)
JT-PXLUD JT-PXLUU JT-PXLUQ JT-PXLUX	8	15.0~160.0	3 4	4	4	6	6	9.2
	10	15.0~360.0	4 5	5	5	8	8	11.5
	12	20.0~420.0	5 6	6	6	10	10	13.9
	13	20.0~420.0	5 6	6	6	10	10	15
	14	25.0~520.0	6 8	8	8	12	12	16.2
	17	25.0~520.0	6 8	8	8	12	12	19.6
	19	40.0~520.0	6 8 10 12	10	10	16	16	21.9
	24	50.0~620.0	6 8 10 12 16	12	12	20	20	27.7
	27	60.0~820.0	6 8 10 12 16 20	16	16	24	24	31.2
	27A	60.0~820.0	6 8 10 12 16 20			20	20	31.2
	30	60.0~1020.0	6 8 10 12 16 20			28	28	34.6
	30A					24	24	34.6
	32			20	20	30	30	36.9
	32A			20	20	24	24	36.9

台阶指定型

型号		最小单位0.5	M·N	最小单位1		P	Q	(W)
代码	S	L	M·N	G	H	P	Q	(W)
JT-PXLQD JT-PXLQU JT-PXLQQ JT-PXLQX	8	15.0~160.0	3 4	2~4	2~4	6	6	9.2
	10	15.0~360.0	4 5	2~5	2~5	8	8	11.5
	12	20.0~420.0	5 6	2~6	2~6	10	10	13.9
	13	20.0~420.0	5 6	2~6	2~6	10	10	15
	14	25.0~520.0	6 8	2~8	2~8	12	12	16.2
	17	25.0~520.0	6 8	2~8	2~8	12	12	19.6
	19	40.0~520.0	6 8 10 12	2~10	2~10	16	16	21.9
	24	50.0~620.0	6 8 10 12 16	2~12	2~12	20	20	27.7
	27	55.0~820.0	6 8 10 12 16 20	2~16	2~16	24	24	31.2
	27A	55.0~820.0	6 8 10 12 16 20			20	20	31.2
	30	70.0~1020.0	6 8 10 12 16 20			28	28	34.6
	30A					24	24	34.6
	32			2~20	2~20	30	30	36.9
	32A			2~20	2~20	24	24	36.9

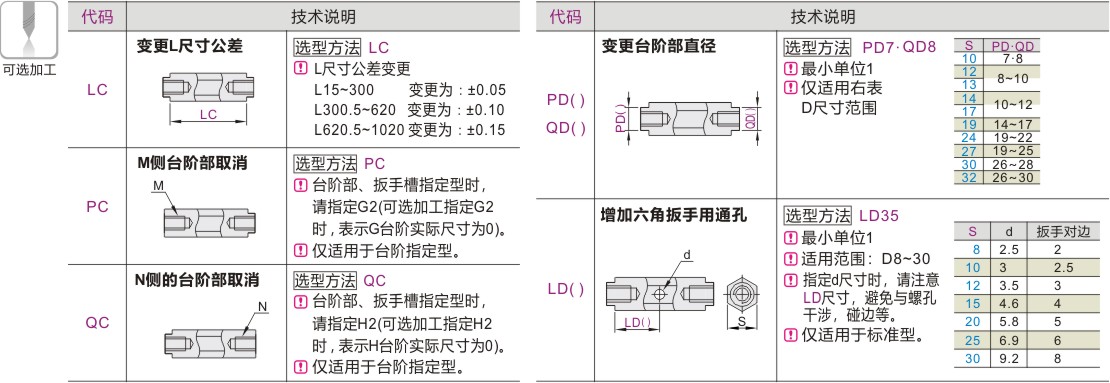

可选加工参数

产品名称

暂未上传文档资料
