平皮带惰轮法兰型/圆弧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 轴承 / 国标	表面处理	附件	类型
JT-RVOXSD	S45C	钢	发黑	挡圈 (SUS304)	法兰型
JT-RVOXSU	S45C	钢	喷细砂无电解镀镍	挡圈 (SUS304)	法兰型
JT-RVOXSQ	铝合金	钢	喷细砂本色阳极氧化	挡圈 (SUS304)	法兰型
JT-RVOXSF	SUS304	不锈钢	—	挡圈 (SUS304)	法兰型
JT-RVOXSX	S45C	钢	发黑	挡圈 (SUS304)	圆弧型
JT-RVOXSL	S45C	钢	喷细砂无电解镀镍	挡圈 (SUS304)	圆弧型
JT-RVOXSM	铝合金	钢	喷细砂本色阳极氧化	挡圈 (SUS304)	圆弧型
JT-RVOXSG	SUS304	不锈钢	—	挡圈 (SUS304)	圆弧型
JT-RVOXDS	蓝色POM	不锈钢	—	挡圈 (SUS304)	圆弧型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

轴承采用压入式。

轴承精度：GB/T 307.1 0 级
相当于　：JIS B 1514 0 级

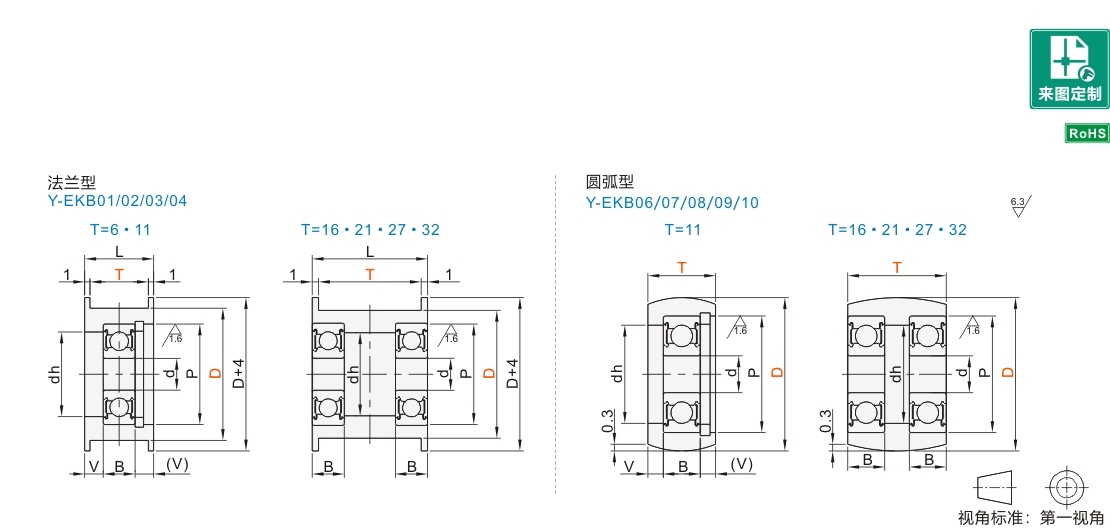

选型参数

法兰型

型号		T	P	dh	V	L	使用轴承
代码	D	T	P	dh	V	L	型号	d	B
JT-RVOXSD JT-RVOXSU JT-RVOXSQ JT-RVOXSF	15	6	11	9	2	8	694ZZ×1	4	4
	20	6	16	13	1.5	8	625ZZ×1	5	5
	20	11	16	13	4	13	625ZZ×1	5	5
	25		19	16	3.5		626ZZ×1	6	6
	30		19	17	3.5		698ZZ×1	8	6
	15	16	11	9	__	18	685ZZ×2	5	5
	20		16	13			625ZZ×2	5	5
	25		19	16			626ZZ×2	6	6
	30		19	17			698ZZ×2	8	6
	35		26	23			6000ZZ×2	10	8
	40		26	23			6000ZZ×2	10	8
	15	21	11	9		23	685ZZ×2	5	5
	20		16	14			688ZZ×2	8	5
	25		19	17			698ZZ×2		6
	30		19	17			698ZZ×2		6
	35		26	23			6000ZZ×2	10	8
	40		26	23			6000ZZ×2	10
	50		28	25			6001ZZ×2	12
	15	27	11	9		29	685ZZ×2	5	5
	20		16	14			688ZZ×2	8	5
	25		19	17			698ZZ×2		6
	30		19	17			698ZZ×2		6
	40		26	23			6000ZZ×2	10	8
	50		28	25			6001ZZ×2	12	8
	15	32	11	9		34	685ZZ×2	5	5
	20		16	14			688ZZ×2	8	5
	25		19	17			698ZZ×2		6
	30		19	17			698ZZ×2		6
	40		26	23			6000ZZ×2	10	8
	50		28	25			6001ZZ×2	12	8

圆弧型

型号		T	P	dh	V	使用轴承
代码	D	T	P	dh	V	型号	d	B
JT-RVOXSX JT-RVOXSL JT-RVOXSM JT-RVOXSG JT-RVOXDS	20	11	16	13	3	625ZZ×1	5	5
	25		19	16	2.5	626ZZ×1	6	6
	30		19	17	2.5	698ZZ×1	8	6
	15	16	11	9	—	685ZZ×2	5	5
	20		16	13		625ZZ×2	5	5
	25		19	16		626ZZ×2	6	6
	30		19	17		698ZZ×2	8
	35		22	17		6900ZZ×2	10
	40		22	17		6900ZZ×2	10
	15	21	11	9		685ZZ×2	5	5
	20		16	14		688ZZ×2	8	5
	25		19	17		698ZZ×2		6
	30		19	17		698ZZ×2		6
	35		26	23		6000ZZ×2	10	8
	40		26	23		6000ZZ×2	10
	50		28	25		6001ZZ×2	12
	15	27	11	9		685ZZ×2	5	5
	20		16	14		688ZZ×2	8	5
	25		19	17		698ZZ×2		6
	30		19	17		698ZZ×2		6
	40		26	23		6000ZZ×2	10	8
	50		28	25		6001ZZ×2	12	8
	15	32	11	9		685ZZ×2	5	5
	20		16	14		688ZZ×2	8	5
	25		19	17		698ZZ×2		6
	30		19	17		698ZZ×2		6
	40		26	23		6000ZZ×2	10	8
	50		28	25		6001ZZ×2	12	8

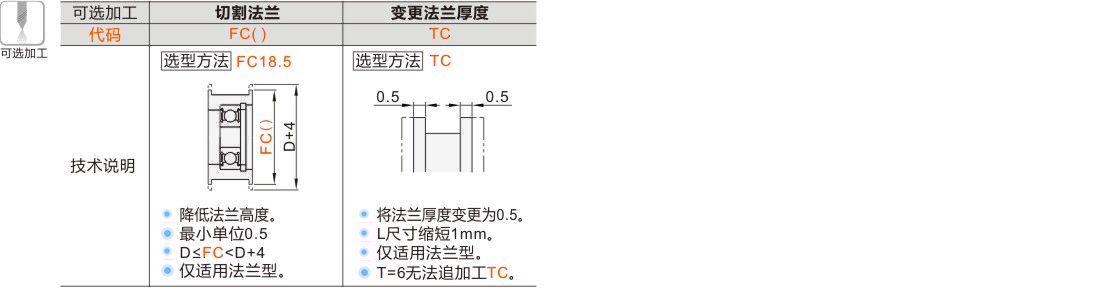

可选加工参数

暂未上传文档资料

平皮带惰轮 法兰型/圆弧型
