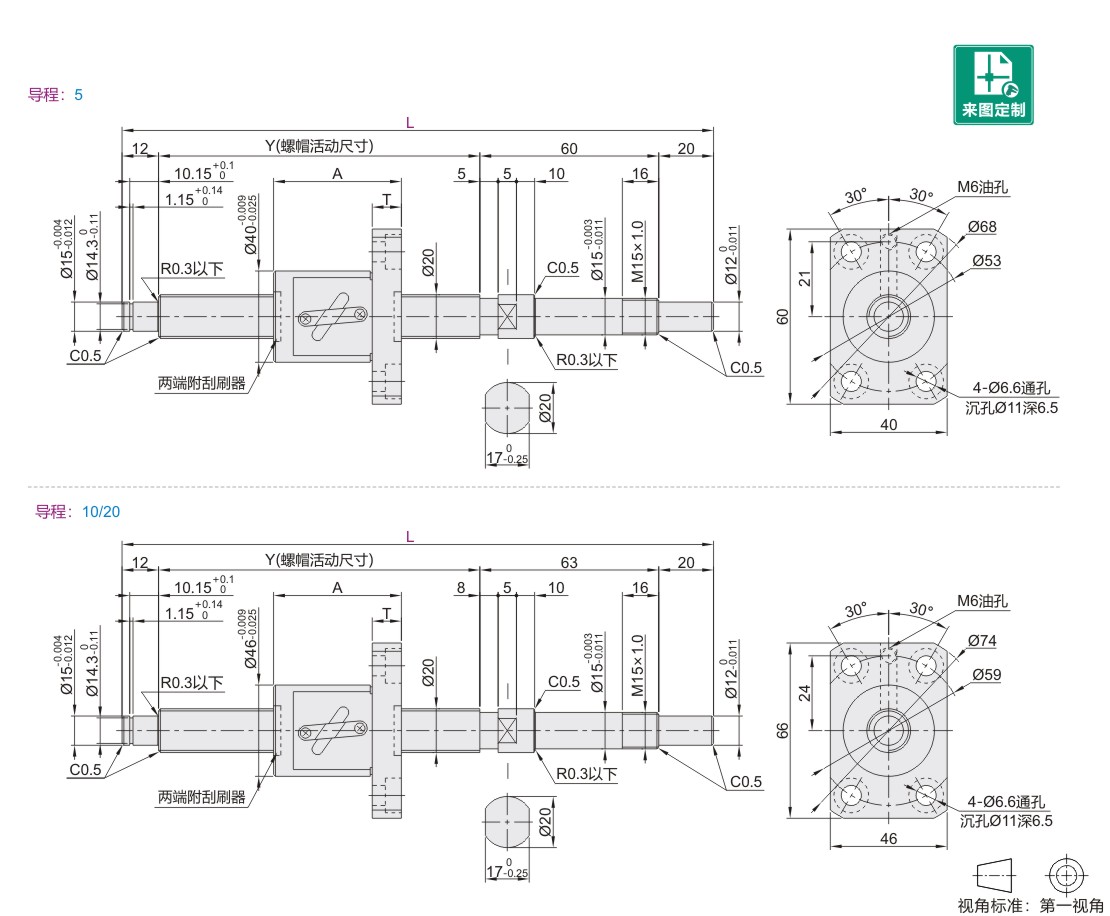

研磨滚珠丝杠标准螺帽型 C5/C7精度

图片仅供参考

研磨滚珠丝杠标准螺帽型 C5/C7精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMCOO	C5	AISI4 150HV	SCM420H	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型
JT-IMCOL	C7	AISI4 150HV	SCM420H	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

型号					最小单位1 L	Y	A	T	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	预压扭矩 N・cm	基本额定负载
代码			丝杠轴径	导程	最小单位1 L	Y	A	T	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	预压扭矩 N・cm	C(动)kN	Co(静)kN
JT-IMCOO			20	5	200~1000	L-92	48	12	3.175	17.5	右旋	2.5圈1列	0.005以下	3.0以下	8.35	17.5
				10	250~1500	L-95	65	15	4.7625	16		2.5圈1列		4.0以下	13.5	25.1
				20	250~1500	L-95	70	15	4.7625	15.9		1.5圈1列		4.0以下	9.2	16.2
JT-IMCOL			20	5	200~1000	L-92	48	12	3.175	17.5		2.5圈1列	0.030以下	—	8.35	17.5
				10	250~1500	L-95	65	15	4.7625	16		2.5圈1列			13.5	25.1
				20	250~1500	L-95	70	15	4.7625	15.9		1.5圈1列			9.2	16.2

可选加工详见P1502。

研磨滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
JT-IMCOO JT-IMCOL	20	5 10 20	圆法兰	JT-IVXSD-15(请在怡合达网站搜索查看)	JT-IVXDD-15(请在怡合达网站搜索查看)
JT-IMCOO JT-IMCOL	20	5 10 20	方形	JT-IVXFD-15(请在怡合达网站搜索查看)	JT-IVXQD-15(请在怡合达网站搜索查看)

研磨滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMCOO JT-IMCOL	20	5	JT-IAADD JT-IAADU JT-IAADX	2005B
		10		2010B
		20		2010B

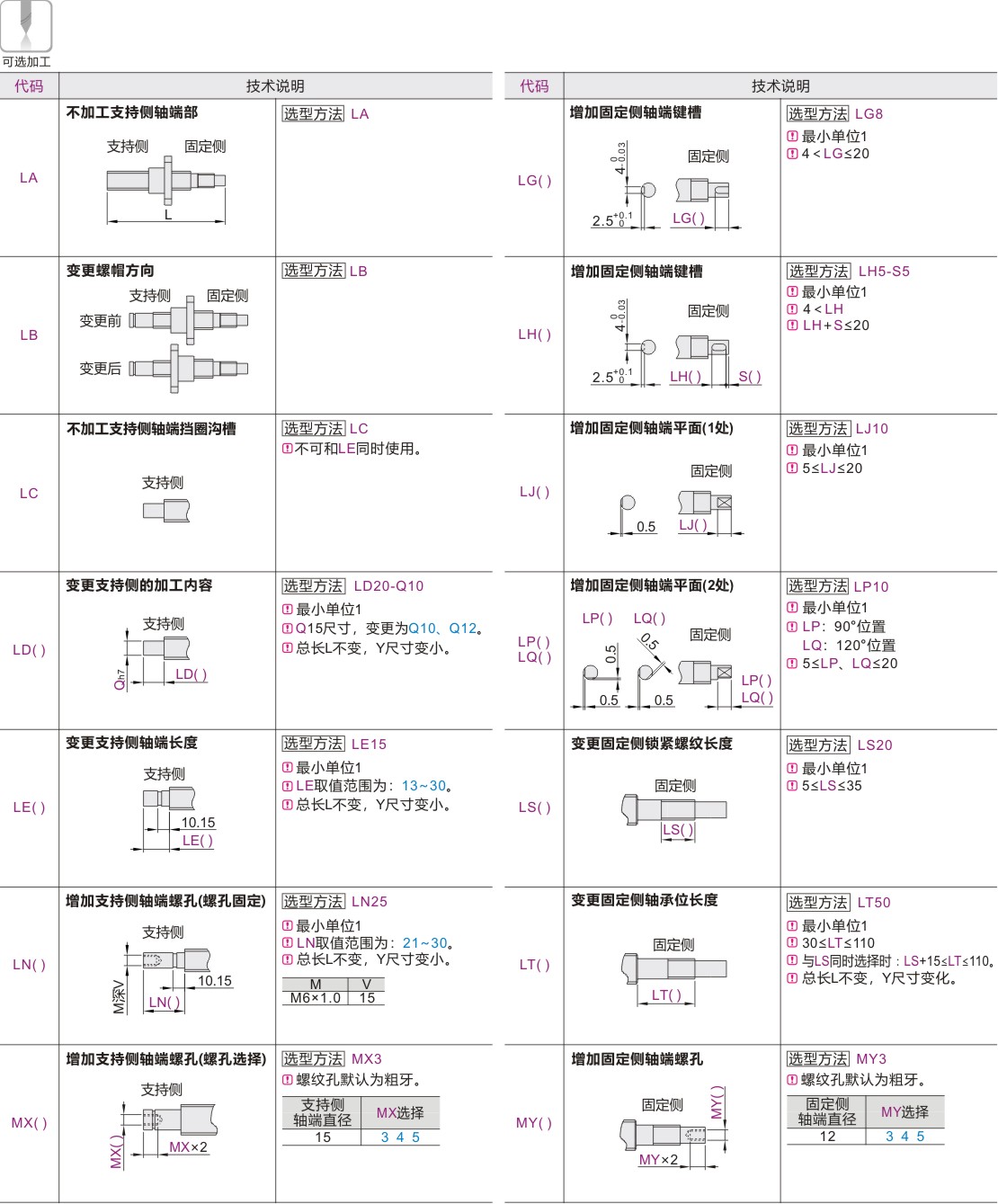

可选加工参数
