一字槽沉头螺钉

图片仅供参考

一字槽沉头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	销售方式	材质	强度等级	类型
JT-XJTYBFUD	粗牙	盒装	SUS304	A2-50	一字槽沉头螺钉 ● 全牙
JT-XJTYBFUO	粗牙	盒装	SUS304	A2-70	一字槽盘头螺钉 ● 全牙

适用标准：GB/T 68-1985

适用标准：GB/T 67-1985

选型参数

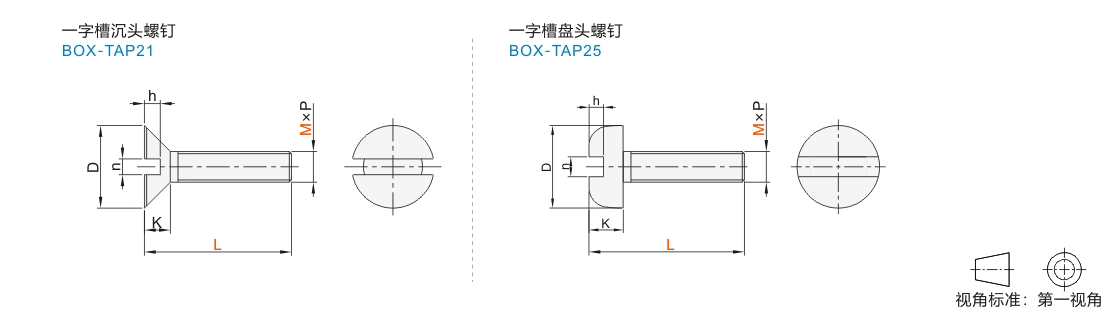

一字槽沉头螺钉

型号			L	PCS/盒	P 螺距	D		K (max)	n		h
代码		M	L	PCS/盒	P 螺距	max	min	K (max)	max	min	max	min
JT-XJTYBFUD		3	4	8000	0.5	5.5	5.2	1.65	1	0.86	0.85	0.6
			5	7500
			6	7000
			8	6500
			10	6000
			12	5500
			14	5000
			16	4500
		4	5	3000	0.7	8.4	8.04	2.7	1.51	1.26	1.3	1
			6	2500
			8	2000
			10	1500
			12	1000
			14
			16
			18	800
			20	700
		5	6	2000	0.8	9.3	8.94	2.7	1.51	1.26	1.4	1.1
			8	1500
			10	1000
			12	1000
			14	800
			16	700
			18	650
			20	600
			25	550
			30	500
		6	8	1000	1.0	11.3	10.87	3.3	1.91	1.66	1.6	1.2
			10	1000
			12	800
			14	700
			16	700
			18	600
			20	600
			25	500
			30	500
			35	400
			40	400
		8	10	500	1.25	15.8	15.37	4.65	2.31	2.06	2.3	1.8
			12	500
			14	400
			16	400
			18	300
			20	300
			25	200
			30
			35
			40	150
			45
			50

一字槽盘头螺钉

型号		L	PCS/盒	P 螺距	D		K		n		h (min)
代码	M	L	PCS/盒	P 螺距	max	min	max	min	max	min	h (min)
JT-XJTYBFUO	3	5	6000	0.5	5.6	5.3	1.8	1.66	1	0.86	0.7
		6
		8
		10	5000
		12	4000
		16	3000
		20	2000
	4	6	3000	0.7	8	7.64	2.4	2.26	1.51	1.26	1
		8	2000
		10	2000
		12	1500
		16	1000
	5	8		0.8	9.5	9.14	3	2.88	1.51	1.26	1.2
		10
		12	800
		16	700
		20	600
		25	500
	6	10	1000	1.0	12	11.57	3.6	3.3	1.91	1.66	1.4
		12	800
		16	700
		20	600
		25	500
		30	400
		35	300
		40	200
	8	12	500	1.25	16	15.57	4.8	4.5	2.31	2.06	1.9
		16	400
		20	300
		25	200
		30
		35
		40	150
		45	150
		50	100
	10	20	300	1.5	20	19.48	6	5.7	2.81	2.56	2.4
		25	250
		30	200
		35	200
		40	150
		45
		50
