调速阀 S款按下锁定式快插直通接头

图片仅供参考

调速阀 S款按下锁定式快插直通接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 压帽部	类型
JT-TWIQQ	PBT	POM	按下锁定式 ● 管道型直接头

选型参数

选型表

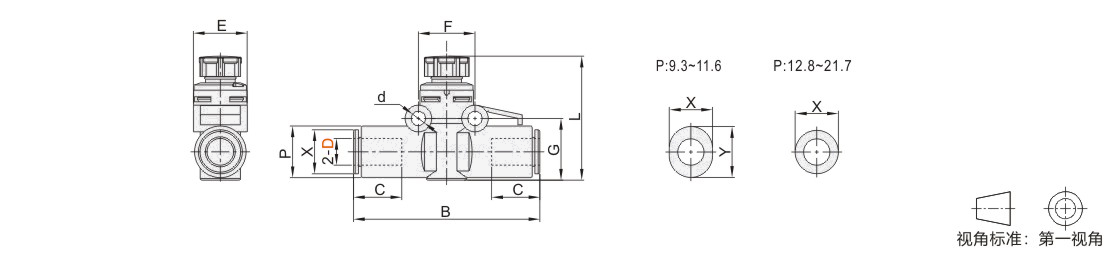

型号		阀体规格	P	X	Y	d	B	G	L		F	E	C	重量 (g)
代码	D	阀体规格	P	X	Y	d	B	G	Max.	Min.	F	E	C	重量 (g)
JT-TWIQQ	4	100	9.3	7.7	10	3.3	37.6	11.8	24.1	23	11	10.1	13.5	4
	4	200	9.3	7.7	10		41.3	13.4	31.4	30	12.6	12.3		6.1
	6	100	11.6	9.7	12		40.1	12.8	25.1	24	11			5
		200	11.6	9.7			43.1	13.4	31.4	30	12.6			6.9
		205	12.8	11.5		4.3	52	17.2	36.2	34.6	17	16.1		11.8
		300	13.2	11.5			57.8	21.7	42.9	41.3	22	20.5		18.1
	8	205	15.2	13.5	—		56	18.1	37.1	35.5	17	16.1	14.6	13.8
	8	300	15.2	13.5			63.8	21.7	42.9	41.3	22	20.5	14.6	20
	10	300	18.5	16.5			68.6	21.7	42.9	41.3	22	20.5	16.4	24.8
	10	400	18.5	16.5			74.7	23.7	51.3	49.7	28	26.2	16.4	36.3
	12	300	20.9	18.5			73.8	22.8	44	42.4	22	22.1	18.4	29.1
	12	400	21.7	18.5			79.1	23.7	51.3	49.7	28	26.2	18.4	42
