夹具用衬套无肩型/带肩型/L尺寸选择型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	L尺寸	公差等级	材质	硬度	表面处理
JT-RILSD●	无肩型 / 标准型	选择型	Pp6	SKS3	58 HRC~	—
JT-RILFD●	无肩型 / 薄壁型	选择型	Pp6	SKS3	58 HRC~	—
JT-RORSD●	带肩型 / 标准型	选择型	Pp6	SKS3	58 HRC~	—
JT-RORFD●	带肩型 / 薄壁型	选择型	Pp6	SKS3	58 HRC~	—
JT-RILSU●	无肩型 / 标准型	选择型	Pp6	SKS3	58 HRC~	无电解镀镍
JT-RILFU●	无肩型 / 薄壁型	选择型	Pp6	SKS3	58 HRC~	无电解镀镍
JT-RORSU●	带肩型 / 标准型	选择型	Pp6	SKS3	58 HRC~	无电解镀镍
JT-RORFU●	带肩型 / 薄壁型	选择型	Pp6	SKS3	58 HRC~	无电解镀镍
JT-RILSQ	无肩型 / 标准型	选择型	Pp6	SKS3	淬火硬度58HRC~ , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RILFQ	无肩型 / 薄壁型	选择型	Pp6	SKS3	淬火硬度58HRC~ , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RORSQ	带肩型 / 标准型	选择型	Pp6	SKS3	淬火硬度58HRC~ , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RORFQ	带肩型 / 薄壁型	选择型	Pp6	SKS3	淬火硬度58HRC~ , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
—	无肩型 / 标准型	选择型	Pp6	SUJ2	56 HRC~	—
JT-RILFX●	无肩型 / 薄壁型	选择型	Pp6	SUJ2	56 HRC~	—
—	带肩型 / 标准型	选择型	Pp6	SUJ2	56 HRC~	—
JT-RORFX●	带肩型 / 薄壁型	选择型	Pp6	SUJ2	56 HRC~	—
—	无肩型 / 标准型	选择型	Pp6	SUJ2	56 HRC~	无电解镀镍
JT-RILFL●	无肩型 / 薄壁型	选择型	Pp6	SUJ2	56 HRC~	无电解镀镍
—	带肩型 / 标准型	选择型	Pp6	SUJ2	56 HRC~	无电解镀镍
JT-RORFL●	带肩型 / 薄壁型	选择型	Pp6	SUJ2	56 HRC~	无电解镀镍
JT-RILDD●	无肩型 / 标准型	选择型	Pp6	SUS440C	48~53 HRC	—
JT-RILOD●	无肩型 / 薄壁型	选择型	Pp6	SUS440C	48~53 HRC	—
JT-RORDD●	带肩型 / 标准型	选择型	Pp6	SUS440C	48~53 HRC	—
JT-ROROD●	带肩型 / 薄壁型	选择型	Pp6	SUS440C	48~53 HRC	—
JT-RILUD●	无肩型 / 标准型	选择型	Pm6	SKS3	58 HRC~	—
JT-RILXD●	无肩型 / 薄壁型	选择型	Pm6	SKS3	58 HRC~	—
JT-RORUD●	带肩型 / 标准型	选择型	Pm6	SKS3	58 HRC~	—
JT-RORXD●	带肩型 / 薄壁型	选择型	Pm6	SKS3	58 HRC~	—
JT-RILUU●	无肩型 / 标准型	选择型	Pm6	SKS3	58 HRC~	无电解镀镍
JT-RILXU●	无肩型 / 薄壁型	选择型	Pm6	SKS3	58 HRC~	无电解镀镍
JT-RORUU●	带肩型 / 标准型	选择型	Pm6	SKS3	58 HRC~	无电解镀镍
JT-RORXU●	带肩型 / 薄壁型	选择型	Pm6	SKS3	58 HRC~	无电解镀镍
JT-RILUQ	无肩型 / 标准型	选择型	Pm6	SKS3	淬火硬度58HRC~ , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RILXQ	无肩型 / 薄壁型	选择型	Pm6	SKS3	淬火硬度58HRC~ , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RORUQ	带肩型 / 标准型	选择型	Pm6	SKS3	淬火硬度58HRC~ , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
JT-RORXQ	带肩型 / 薄壁型	选择型	Pm6	SKS3	淬火硬度58HRC~ , 镀层硬度850HV~	镀硬铬 , 镀层厚度3~5μm
—	无肩型 / 标准型	选择型	Pm6	SUJ2	56 HRC~	—
JT-RILXX●	无肩型 / 薄壁型	选择型	Pm6	SUJ2	56 HRC~	—
—	带肩型 / 标准型	选择型	Pm6	SUJ2	56 HRC~	—
JT-RORXX●	带肩型 / 薄壁型	选择型	Pm6	SUJ2	56 HRC~	—
—	无肩型 / 标准型	选择型	Pm6	SUJ2	56 HRC~	无电解镀镍
JT-RILXL●	无肩型 / 薄壁型	选择型	Pm6	SUJ2	56 HRC~	无电解镀镍
—	带肩型 / 标准型	选择型	Pm6	SUJ2	56 HRC~	无电解镀镍
JT-RORXL●	带肩型 / 薄壁型	选择型	Pm6	SUJ2	56 HRC~	无电解镀镍
JT-RILQD●	无肩型 / 标准型	选择型	Pm6	SUS440C	48~53 HRC	—
JT-RILLD●	无肩型 / 薄壁型	选择型	Pm6	SUS440C	48~53 HRC	—
JT-RORQD●	带肩型 / 标准型	选择型	Pm6	SUS440C	48~53 HRC	—
JT-RORLD●	带肩型 / 薄壁型	选择型	Pm6	SUS440C	48~53 HRC	—
JT-RILQU	无肩型 / 标准型	选择型	Pm6	TC4	—	—
—	无肩型 / 薄壁型	选择型	Pm6	TC4	—	—
—	带肩型 / 标准型	选择型	Pm6	TC4	—	—
—	带肩型 / 薄壁型	选择型	Pm6	TC4	—	—
JT-RILQQ	无肩型 / 标准型	选择型	Pn6	SKS3	淬火硬度58~61HRC	—
—	无肩型 / 薄壁型	选择型	Pn6	SKS3	淬火硬度58~61HRC	—
—	带肩型 / 标准型	选择型	Pn6	SKS3	淬火硬度58~61HRC	—
—	带肩型 / 薄壁型	选择型	Pn6	SKS3	淬火硬度58~61HRC	—
JT-RILQF	无肩型 / 标准型	选择型	Pn6	SCM420	渗碳淬火,硬度58~62HRC	—
—	无肩型 / 薄壁型	选择型	Pn6	SCM420	渗碳淬火,硬度58~62HRC	—
—	带肩型 / 标准型	选择型	Pn6	SCM420	渗碳淬火,硬度58~62HRC	—
—	带肩型 / 薄壁型	选择型	Pn6	SCM420	渗碳淬火,硬度58~62HRC	—

镀硬铬表面处理内径和内孔无法镀上镀层。

选型参数

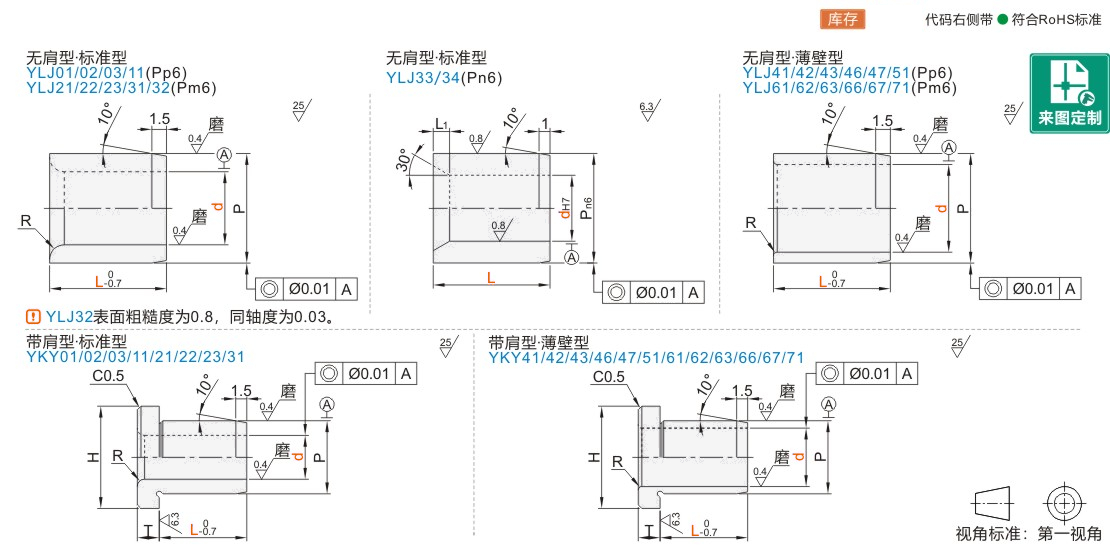

标准型·Pp6/Pm6

型号			d公差				L	R	H	T	P	P公差
代码		d	无表面处理		无电解镀镍		L	R	H	T	P	p6	m6
无肩型 Pp6 JT-RILSD JT-RILSU JT-RILSQ JT-RILDD Pm6 JT-RILUD JT-RILUU JT-RILUQ JT-RILQD JT-RILQU	带肩型 Pp6 JT-RORSD JT-RORSU JT-RORSQ JT-RORDD Pm6 JT-RORUD JT-RORUU JT-RORUQ JT-RORQD	2	G6	+0.008 +0.002	H7	+0.010 0	5 6 8 10 12	0.8	9	2.5	5	+0.020 +0.012	+0.012 +0.004
		3		+0.008 +0.002		+0.010 0	5 6 8 10 12	0.8	11	2.5	7	+0.024 +0.015	+0.015 +0.006
		4		+0.012 +0.004		+0.012 0	*5 6* 8* 10* 12 15 16 20**	1.0	12	3	8
		5					*5 6* 8* 10* 12 15 16 20**		14		10
		6					*5 6* 8* 10* 12* 15 16 20 25**		14		10
		8		+0.014 +0.005	G6	+0.014 +0.005	*5 6* 8* 10* 12* 15 16 20 25**	2.0	16	4	12	+0.029 +0.018	+0.018 +0.007
		10		+0.014 +0.005		+0.014 +0.005	6 8 10 12 15 16 20 25		19		15
		12		+0.017 +0.006		+0.017 +0.006	8 10 12 15 16 20 25 30		22		18
		13					10 12 15 16 20 25 30		26	5	22	+0.035 +0.022	+0.021 +0.008
		15					10 12 15 16 20 25 30		30		25
		16							30		26
		20		+0.020 +0.007		+0.020 +0.007		3.0	35	6	30
		25		+0.020 +0.007		+0.020 +0.007	12 15 16 20 25 30 35	3.0	40	6	35	+0.042 +0.026	+0.025 +0.009

JT-RILQU仅适用带*的尺寸。

薄壁型·Pp6/Pm6

型号			d公差				L	R	H	T	P	P公差
代码		d	无表面处理		无电解镀镍		L	R	H	T	P	p6	m6
无肩型 Pp6 JT-RILFD JT-RILFU JT-RILFQ JT-RILFX JT-RILFL JT-RILOD Pm6 JT-RILXD JT-RILXU JT-RILXQ JT-RILXX JT-RILXL JT-RILLD	带肩型 Pp6 JT-RORFD JT-RORFU JT-RORFQ JT-RORFX JT-RORFL JT-ROROD Pm6 JT-RORXD JT-RORXU JT-RORXQ JT-RORXX JT-RORXL JT-RORLD	3	G6	+0.008 +0.002	H7	+0.010 0	5 6 8 10 12	0.5	9	2.5	5	+0.020 +0.012	+0.012 +0.004
		4		+0.016 +0.004		+0.012 0	5 6 8 10 12 15 16		10	3	6	+0.020 +0.012	+0.012 +0.004
		5					5 6 8 10 12 15 16 20		11		7	+0.024 +0.015	+0.015 +0.006
		6					5 6 8 10 12 15 16 20		12		8
		8		+0.014 +0.005	G6	+0.014 +0.005	6 8 10 12 15 16 20		14	4	10
		10		+0.014 +0.005		+0.014 +0.005	6 8 10 12 15 16 20		17		13	+0.029 +0.018	+0.018 +0.007
		12		+0.017 +0.006		+0.017 +0.006	8 10 12 15 16 20		19		15
		13					10 12 15 16 20	1.0	21	5	17
		15					10 12 15 16 20	1.0	24		19	+0.035 +0.022	+0.021 +0.008
		16					10 12 15 16 20 25	2.0	26		21
		20		+0.020 +0.007		+0.020 +0.007	10 12 15 16 20 25		31	6	26
		25		+0.020 +0.007		+0.020 +0.007	16 20 25		36	6	31	+0.042 +0.026	+0 .025 +0 .009

标准型·Pn6

型号		d公差	L	P	P公差	L1
代码	d	H7	L	P	n6	L1
(SKS3) JT-RILQQ (SCM420) JT-RILQF	5	+0.012 0	8 10	8	+0.019 +0.010	1
	6	+0.012 0	10 12	10	+0.019 +0.010	1
	8	+0.015 0	12 18	12	+0.023 +0.012	1.2
	10	+0.015 0	14 22	15		1.5
	12	+0.018 0	16 24	18
	16	+0.018 0	20 30	26	+0.028 +0.015
	20	+0.021 0	26 36	30	+0.028 +0.015	2.5
