十字盘头组合螺钉

图片仅供参考

十字盘头组合螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	强度等级	类型
JT-YBOQO	SCM435	三价锌	10.9	组合型 ● 带弹簧垫圈、平垫圈 ● 全牙
JT-YBOQX	SUS304	一	一	组合型 ● 带弹簧垫圈、平垫圈 ● 全牙

选型参数

选型表

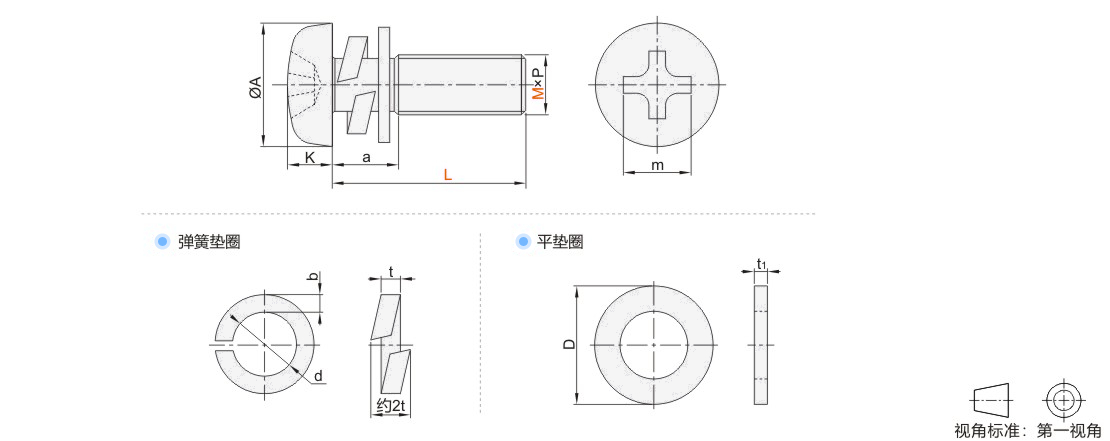

型号		L	P 螺距	a	A		K		十字槽		弹簧垫圈			平垫圈
代码	M	L	P 螺距	a	尺寸	公差	尺寸	公差	十字槽规格	m(参考)	d(max)	b	t	D	t1
JT-YBOQO JT-YBOQX	3	4* 5 6 8 10 12 15 16 20 25 30* 35* 40*	0.5	3	5.5	0 -0.4	2	±0.15	2	3.6	3.3	1.1	0.7	8	0.5
	4	6 8 10 12 15 16 20 25 30 35 40*	0.7	4.4	7	0 -0.5	2.6	±0.15	2	4.2	4.2	1.4	1.0	10	0.8
	5	8 10 12 15 16 20 25 30	0.8	5.2	9	0 -0.6	3.3	±0.15	2	4.9	5.1	1.7	1.3	12	0.8
	6	10* 12* 15 16 20 25 30 35* 40*	1.0	6.3	10.5	0 -0.7	3.9	±0.2	3	6.3	6.1	2.7	1.5	13	1.0

带*规格不适用于JT-YBOQX。
