还有0项未选择重置

选择代码

代码参数

安装侧端面形状

导入表面形状

材质

硬度

表面处理

选型参数

D公差 *

P公差 *

安装部直径D(mm) *

定位部直径P(mm) *

2~20/0.01

安装部长度L(mm) *

3~42/1

定位部长度B(mm) *

2~20/0.5

导入部锥角长度E(mm) *

1~15/0.5

导入部圆弧尺寸R(mm) *

图片仅供参考

圆锥定位销内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-ROBNSD	标准型 / 圆型	SUS304	—	—
JT-ROBNDD	标准型 / 多棱型	SUS304	—	—
JT-ROBNUD	内螺纹型 / 圆型	SUS304	—	—
JT-ROBNQD	内螺纹型 / 多棱型	SUS304	—	—
JT-ROBNSU	标准型 / 圆型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBNDU	标准型 / 多棱型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBNUU	内螺纹型 / 圆型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBNQU	内螺纹型 / 多棱型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBNSQ	标准型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBNDQ	标准型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBNUQ	内螺纹型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBNQQ	内螺纹型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBNSF	标准型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-ROBNDF	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-ROBNUF	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-ROBNQF	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-ROBNSO	标准型 / 圆型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBNDO	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBNUO	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBNQO	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBNSX	标准型 / 圆型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBNDX	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBNUX	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBNQX	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm

公差选择

D或P	m6	p6	g6	h7	s
2.00~3.00	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	0 -0.010	0 -0.01
3.01~6.00	+0.012 +0.004	+0.020 +0.012	-0.004 -0.012	0 -0.012
6.01~10.00	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	0 -0.015
10.01~18.00	+0.018 +0.007	+0.029 +0.018	-0.006 -0.017	0 -0.018
18.01~20.00	+0.021 +0.008	+0.035 +0.022	-0.007 -0.020	0 -0.021

SUS440C材质的D部加工有识别槽。

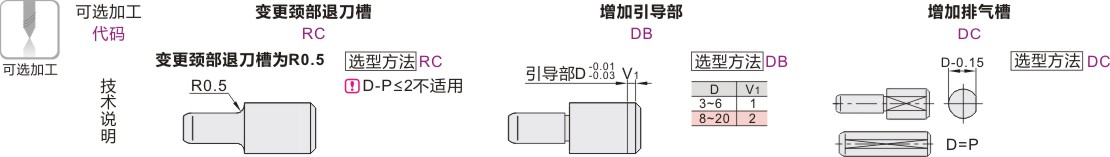

选型参数

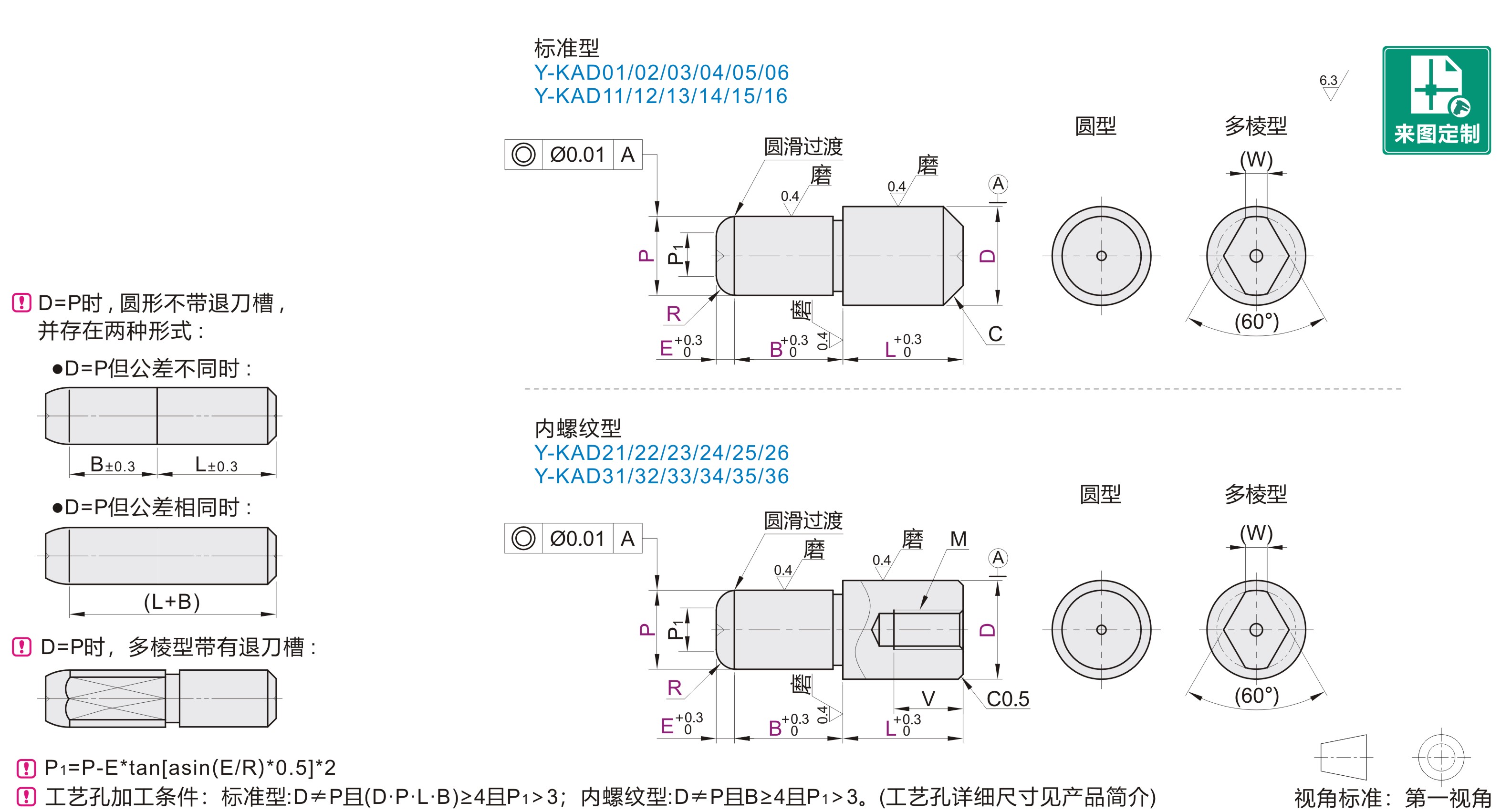

标准型

型号				最小单位0.01	最小单位1	最小单位0.5		R	C	W
代码	D公差	P公差	D	P	L	B	E	R	C	W
圆型 JT-ROBNSD JT-ROBNSU JT-ROBNSQ JT-ROBNSF JT-ROBNSO JT-ROBNSX 多棱型 JT-ROBNDD JT-ROBNDU JT-ROBNDQ JT-ROBNDF JT-ROBNDO JT-ROBNDX	m6 p6 g6 h7	s m6 p6 g6 h7	3	2.00~3.00	3~10	2.0~10.0	1.0~15.0	5 10 15 20 25 30	0.5	1
			4	2.00~4.00	4~15				1	1
			5	2.00~5.00	5~15					1.2
			6	2.00~6.00	5~15	3.0~12.0				1.5
			8	3.00~8.00	8~17	3.0~14.0			1.5	1.8
			10	3.00~10.00	8~17	3.0~16.0			2	2.2
			12	5.00~12.00	10~20	3.0~18.0				2.5
			13	6.00~13.00	12~22	3.0~20.0				3
			16	10.00~16.00	14~27		E、R尺寸见下表		3	4
			20	13.00~20.00	18~35		E、R尺寸见下表		3	5

内螺纹型

型号				最小单位0.01	最小单位1	最小单位0.5		R	M	V	W
代码	D公差	P公差	D	P	L	B	E	R	M	V	W
圆型 JT-ROBNUD JT-ROBNUU JT-ROBNUQ JT-ROBNUF JT-ROBNUO JT-ROBNUX 多棱型 JT-ROBNQD JT-ROBNQU JT-ROBNQQ JT-ROBNQF JT-ROBNQO JT-ROBNQX	m6 p6 g6 h7	s m6 p6 g6 h7	6T	4.00~6.00	8~15	3.0~12.0	1.0~15.0	5 10 15 20 25 30	M2.5	4	1.5
			6	4.00~6.00	8~15	3.0~12.0			M3	5	1.5
			8T	6.00~8.00	11~18	3.0~14.0			M4	6	1.8
			8	6.00~8.00	11~18	3.0~14.0			M5	8	1.8
			10T	7.00~10.00	8~18	3.0~16.0			M4	6	2.2
			10	7.00~10.00	11~22	3.0~16.0			M5	8	2.2
			12T	7.00~12.00	8~20	3.0~18.0			M4	6	2.5
			12	7.00~12.00	12~26	3.0~18.0			M5	8	2.5
			13T	8.00~13.00	10~22	3.0~20.0			M6	9	3
			13	8.00~13.00	13~28				M8	10	3
			16T	10.00~16.00	10~26				M6	9	4
			16	10.00~16.00	16~35				M8	12	4
			20T	13.00~20.00	12~32		E、R尺寸见下表		M6	9	5
			20	13.00~20.00	20~42		E、R尺寸见下表		M8	12	5

E/R尺寸表

最小单位0.01	最小单位0.5	R
P	E	R
2.00~4.00	1.0~2.0	5 10
4.01~8.00	2.5~4.0	10 15
8.01~12.00	4.5~7.0	10 15 20
12.01~16.00	5.0~10.0	15 20 25
16.01~20.00	5.0~15.0	20 25 30

暂未上传文档资料

圆锥定位销 内螺纹型

圆锥定位销内螺纹型
