块状螺帽型滚珠丝杠

图片仅供参考

块状螺帽型滚珠丝杠

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMGSD	C5	S55C	SCM415H	高频淬火	渗碳淬火	58~62HRC	58~62HRC	研磨滚珠丝杠 ● 左右旋型
JT-IMGOD	C7	S55C	SCM415H	高频淬火	渗碳淬火	58~62HRC	58~62HRC	压轧滚珠丝杠 ● 左右旋型

P	公差
8~10	0 -0.009
11~15	0 -0.010

怡合达不保证滚珠丝杠组装后的噪音值。

丝杠端部存在工艺孔。

选型参数

选型表

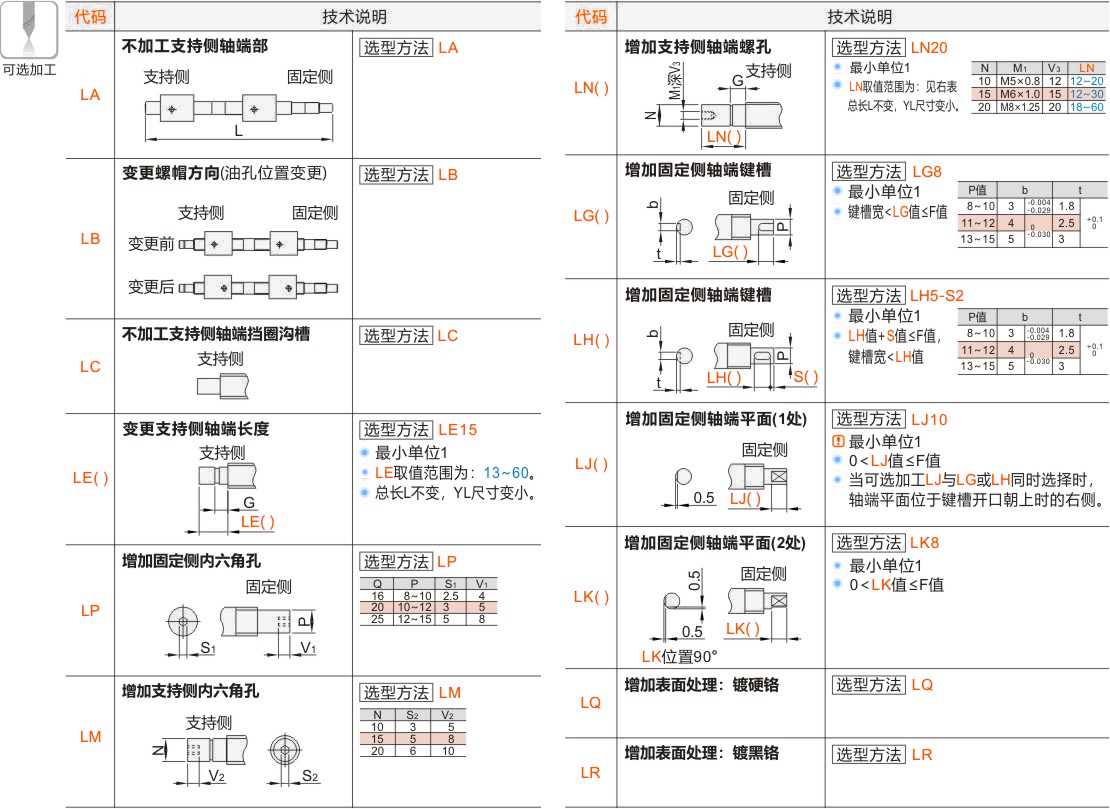

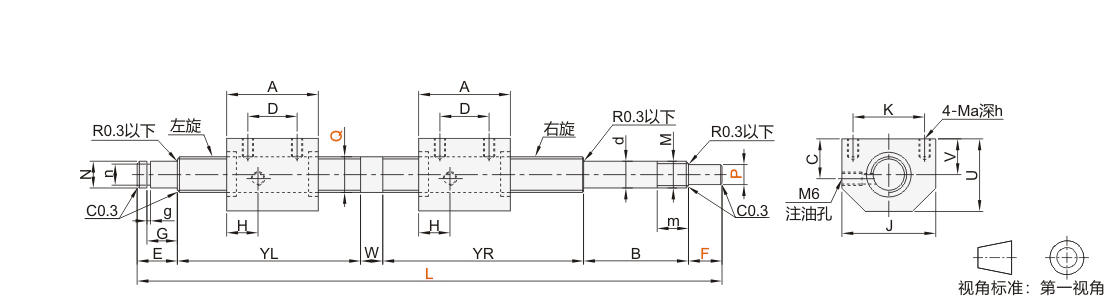

型号			最小单位1			螺帽尺寸									滚珠直径	螺母循环圈数	左旋 YL	右旋 YR	W
代码	丝杠轴径Q	导程	L	F	P	A	C	D	H	J	K	Ma深h	U	V	滚珠直径	螺母循环圈数	左旋 YL	右旋 YR	W
JT-IMGSD JT-IMGOD	16	5	160~960	15~30	8~10	41	18	22	14	42	32	M5深8	32.5	16	3.175	1圈3列	[L-(62+F)]/2		15
	20	5	180~1200	20~35	10~12	41	20	22	14	48	35	M6深10	39	17	3.175		[L-(76+F)]/2		15
	25	10	290~1500	30~45	12~15	78	23	60	20	60	40	M8深10	53	23	4.762		[L-(99+F)]/2		20

丝杠轴径Q	支持侧位置尺寸									固定侧位置尺寸					基本额定负载(kN)
丝杠轴径Q	E	G		g		N		n		B	M	m	d		C(动)	CO(静)
16	12	9.15	+0.1 0	1.15	+0.14 0	10	-0.002 -0.015	9.6	0 -0.09	35	M12×1	10	12	-0.003 -0.018	10.14	22.43
20	12	10.15		1.15		15	-0.003 -0.018	14.3	0 -0.11	49	M15×1	20	15	-0.003 -0.018	11.4	28.48
25	18	15.35		1.35		20	-0.004 -0.021	19	0 -0.21	61	M20×1	16	20	-0.004 -0.021	21.72	53.63
