标准型切边定位块

图片仅供参考

标准型切边定位块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	定位精度(间隙)	材质	硬度	类型
JT-FNMFD	0.005 ~0.015	SKD11	58~62HRC	标准型

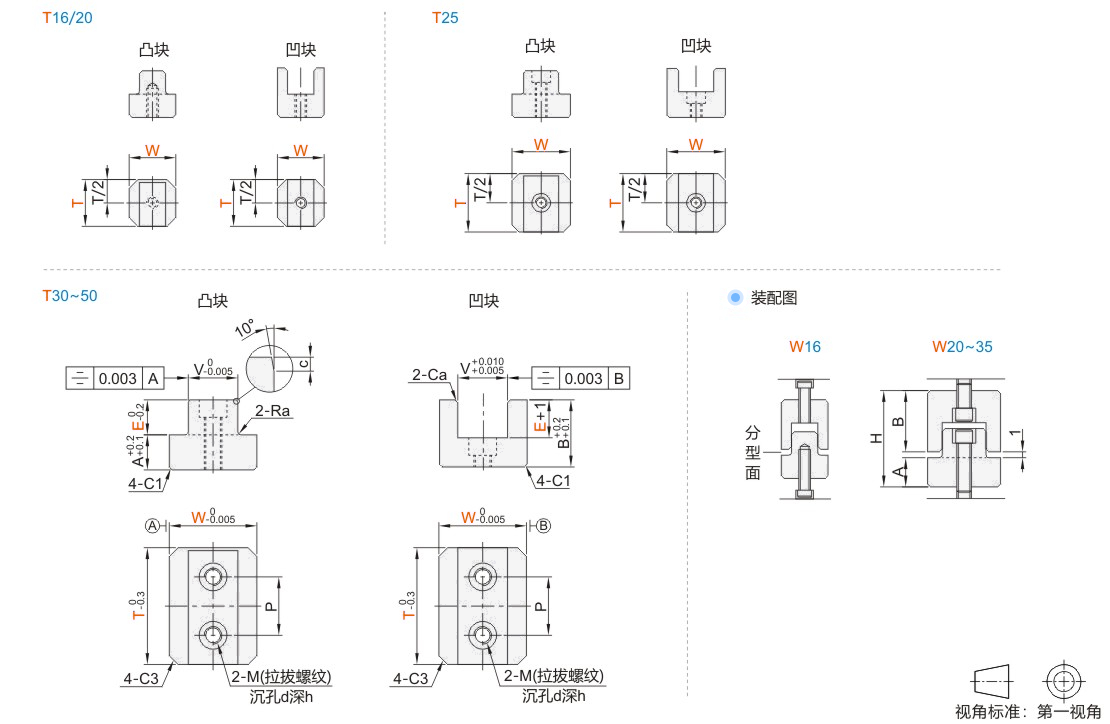

选型参数

型号		T	E	V	H	A	B	c	Ra	Ca	螺栓孔				安装螺栓	螺栓孔数量
代码	W	T	E	V	H	A	B	c	Ra	Ca	P	M	d	h	安装螺栓	螺栓孔数量
JT-FNMFD	16	16	8	9	26	8	17	1	0.5	0.5	—	M4	—	—	M4	1
		16	12		30		21
		20	8		26		17
		20	12		30		21
	20	25	8	12	26		17						6.5	3.5	M3
		25	12		30		21
		30	8		26		17				15					2
		30	12		30		21				15					2
	25	25	10	15	32	10	21	1	0.5	0.5		M5	8	5	M4	1
		25	15		37		26	2	1	1						1
		30	10		32		21	1	0.5	0.5	15					2
			15		37		26	2	1	1
	30		12	17	36	12	23	1	0.5	0.5		M6	9.5	6	M5
			20		44		31	2	1	1
		40	12		36		23	1	0.5	0.5	20
			20		44		31	2	1	1
	35		15	20	41		28	2	1	1		M8	11	7	M6
			25		51		38
		50	15		41		28				30
		50	25		51		38				30

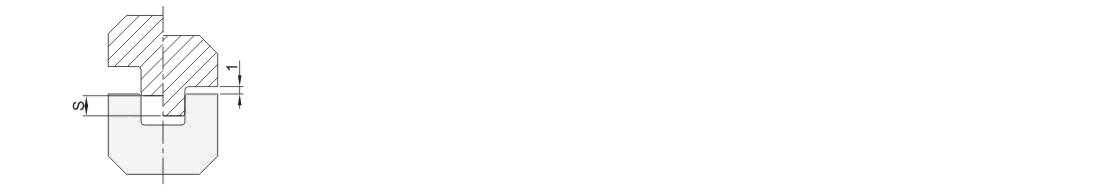

有效定位量

E	S(max) (有效定位量)
8	5.5
10	7.5
12	9.5
15	11
20	16
25	21

注意事项：
使用时需保留1mm左右的端面间隙，以防止合模时凸块和凹块的端面发生碰撞，造成破损。
