皮带型号(齿距)

选型参数

皮带公称宽度 *

皮带周长(mm) *

ECE23聚氨酯钢丝同步带闭环型

图片仅供参考

ECE23聚氨酯钢丝同步带闭环型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿距	材质 / 主体	材质 / 芯线	颜色	使用温度	类型	类型
ECE23	5.0	聚氨酯	钢丝	橙色半透明	0~80°C	T5	标准型
ECE23	10.0	聚氨酯	钢丝	橙色半透明	0~80°C	T10	标准型

聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响；
表格中所有代码的皮带周长为芯线长度；
重量为理论值，与实物可能存在差异，仅供参考。

皮带宽度公差

皮带宽度(mm)						公差
3~30						±0.5
31~50						±0.8
31~50						±0.8			51~100						±1.0

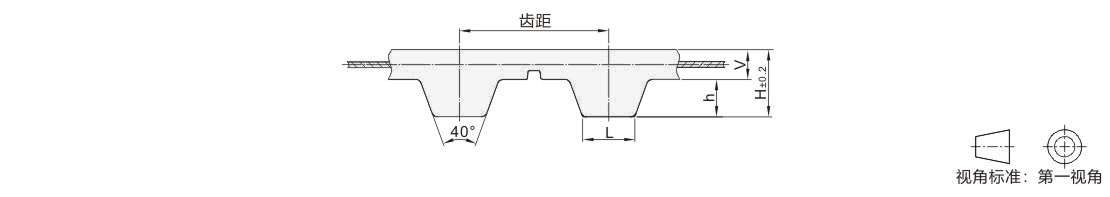

代码	齿形	齿距	L	h	H	V	单位带重(kg/10mm×1m)
EC323	T5	5	1.8	1.2	2.2	1	0.02
EC323	T10	10	3.5	2.5	4.5	2	0.042

选型参数

JT-VMVUQ-T5(齿距：5)

型号		皮带周长	齿数		型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数		代码	皮带公称宽度	皮带周长	齿数
JT-VMVUQ-T5	100 (10mm) 150 (15mm) 200 (20mm) 250 (25mm)	165	33		JT-VMVUQ-T5	100 (10mm) 150 (15mm) 200 (20mm) 250 (25mm)	510	102
		185	37				525	105
		200	40				545	109
		215	43				550	110
		220	44				560	112
		225	45				575	115
		245	49				600	120
		250	50				610	122
		255	51				620	124
		260	52				630	126
		270	54				640	128
		275	55				650	130
		280	56				660	132
		295	59				675	135
		300	60				690	138
		305	61				700	140
		325	65				720	144
		330	66				750	150
		340	68				780	156
		350	70				800	160
		355	71				815	163
		365	73				840	168
		375	75				850	170
		390	78				900	180
		400	80				940	188
		410	82				990	198
		420	84				1000	200
		425	85				1075	215
		450	90				1100	220
		455	91				1140	228
		475	95				1215	243
		480	96				1380	276
		500	100				1440	288

JT-VMVUQ-T10(齿距：10)

型号		皮带周长	齿数		型号		皮带周长	齿数
代码	皮带公称宽度				代码	皮带公称宽度
代码	皮带公称宽度				代码	皮带公称宽度			JT-VMVUQ-T10	150 (15mm) 200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm) 500 (50mm)	260	26	JT-VMVUQ-T10	150 (15mm) 200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm) 500 (50mm)	1010	101
370	37	1080	108
400	40	1100	110
410	41	1110	111
440	44	1140	114
450	45	1150	115
500	50	1210	121
530	53	1240	124
560	56	1250	125
610	61	1300	130
630	63	1320	132
660	66	1350	135
690	69	1390	139
700	70	1400	140
720	72	1420	142
750	75	1440	144
780	78	1450	145
810	81	1460	146
840	84	1500	150
880	88	1560	156
890	89	1610	161
900	90	1750	175
920	92	1780	178
960	96	1880	188
970	97	1960	196
980	98	2250	225
