U型螺帽滚轮条

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	轮距	支架	材质 / 滚轮	材质 / 框架	材质 / 轴承/螺钉·螺帽	材质 / 支架	表面处理 / 滚轮	表面处理 / 螺钉·螺帽	表面处理 / 支架	类型
JT-ELBSD	30	无	钢	不锈钢	钢	—	铬酸盐光泽处理	铬酸盐光泽处理	—	标准螺帽
JT-ELBDD	30	有	钢	不锈钢	钢	钢	铬酸盐光泽处理	铬酸盐光泽处理	铬酸盐光泽处理	标准螺帽
JT-ELBDU	30	有	不锈钢	不锈钢	不锈钢	不锈钢	—	—	—	标准螺帽
JT-ELBUD	35	无	钢	不锈钢	钢	—	铬酸盐光泽处理	—	—	标准螺帽
JT-ELBUU	35	无	钢	不锈钢	钢	—	镀硬铬	—	—	标准螺帽
JT-ELBUX	35	无	不锈钢	不锈钢	不锈钢	—	—	—	—	标准螺帽
JT-ELBQD	35	无	聚氨酯(黑色) 肖氏A90	不锈钢	钢	—	铬酸盐光泽处理	铬酸盐光泽处理	—	标准螺帽
JT-ELBQX	35	无	聚氨酯(黑色) 肖氏A90	不锈钢	不锈钢	—	—	—	—	标准螺帽
JT-ELBOD	30	无	钢	不锈钢	钢	—	铬酸盐光泽处理	铬酸盐光泽处理	—	U型螺帽
JT-ELBXD	35	无	钢	不锈钢	钢	—	铬酸盐光泽处理	铬酸盐光泽处理	—	U型螺帽
JT-ELBXU	35	无	钢	不锈钢	钢	—	镀硬铬	铬酸盐光泽处理	—	U型螺帽
JT-ELBLD	35	无	不锈钢	不锈钢	不锈钢	—	—	—	—	U型螺帽

U型螺帽的耐震性比标准螺帽产品高出约20倍以上，不易松动。

选型参数

选型表

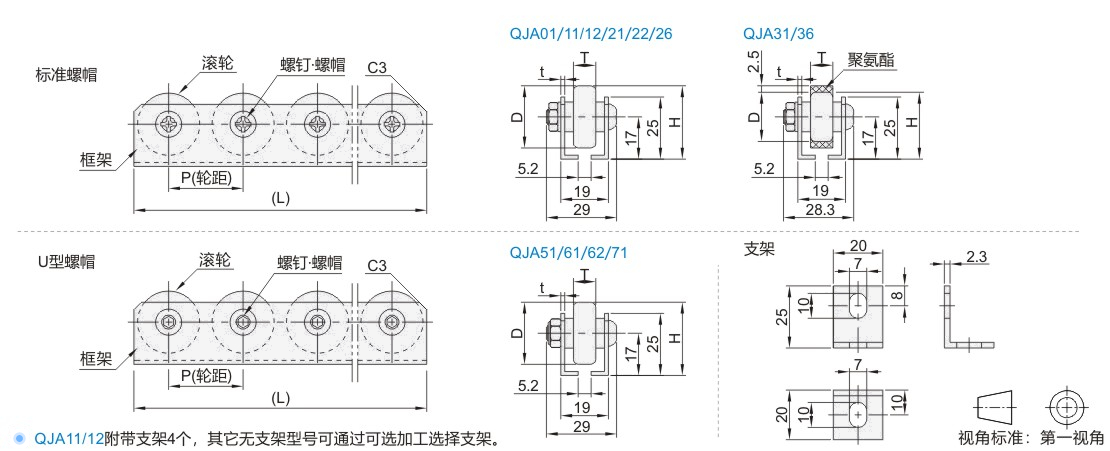

型号		L	H	D	T	t	耐负载 (单个滚轮)
代码	轮数量	L	H	D	T	t	耐负载 (单个滚轮)
轮距P=30 标准螺帽 JT-ELBSD JT-ELBDD JT-ELBDU U型螺帽 JT-ELBOD	2	58	29.5	25	9	1.5	30kgf(294N)
	3	88
	4	118
	5	148
	6	178
	7	208
	8	238
	9	268
	10	298
	11	328
	12	358
	13	388
	14	418
	15	448
	16	478
	17	508
	18	538
	19	568
	20	598
	21	628
	22	658
	23	688
	24	718
	25	748
	26	778
	27	808
	28	838
	29	868
	30	898
	31	928
	32	958
	33	988
轮距P=35 标准螺帽 JT-ELBUD JT-ELBUU JT-ELBUX JT-ELBQD JT-ELBQX U型螺帽 JT-ELBXD JT-ELBXU JT-ELBLD	2	68	29.5	25	9	1.5	30kgf(294N)
	3	103
	4	138
	5	173
	6	208
	7	243
	8	278
	9	313
	10	348
	11	383
	12	418
	13	453
	14	488
	15	523
	16	558
	17	593
	18	628
	19	663
	20	698
	21	733
	22	768
	23	803
	24	838
	25	873
	26	908
	27	943
	28	978
	29	1013
	30	1048
	31	1083
	32	1118
	33	1153

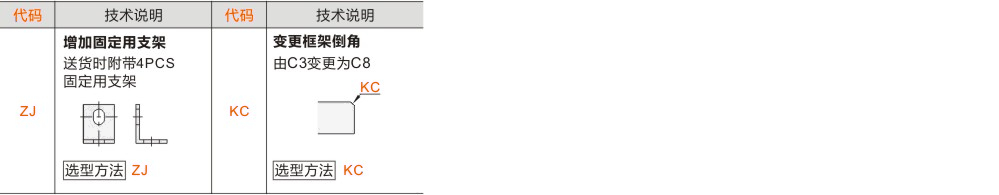

可选加工参数

暂未上传文档资料
